Kanalis es un sistema de medición del tiempo de tránsito por ultrasonidos diseñado para la medición continua del caudal en canales abiertos o tuberías cerradas. Kanalis es una solución de medición del tiempo de tránsito totalmente integrada con hasta 10 trayectorias acústicas. Kanalis funciona de forma bidireccional, sin causar obstrucciones de flujo ni pérdidas de presión.

El control del caudal es a menudo obligatorio en el campo de suministro de agua y en la industria. El caudal también es un factor importante para el control del caudal mínimo ecológico o en el funcionamiento de presas y válvulas. Kanalis mide con precisión canales, túneles y acueductos artificiales para evitar la pérdida de agua a largo plazo y promover la estabilidad del proceso.

Kanalis está equipado con un servidor web integrado que gestiona una interfaz web. Se puede consultar y gestionar la interfaz de usuario a través del navegador estándar de su smartphone, tableta u ordenador portátil. No se requiere ningún otro software o aplicación. Configurar y visualizar los datos nunca ha sido tan fácil.

Combine Kanalis con un módem 4G integrado para la transmisión automática de datos. Los datos recopilados pueden enviarse a cualquier ordenador central (servidor FTP) o a la solución web GWF Cloud con la frecuencia que elija el usuario (por ejemplo, cuatro veces al día, una vez al día o una vez a la semana). También está disponible una conexión Ethernet.

La información de medición definida por el usuario puede registrarse y transmitirse a intervalos regulares de 1 minuto a 60 minutos. Kanalis está equipado con una memoria interna (16 GB de capacidad) y almacena datos hasta 12 meses.

El principio de medición de Kanalis se basa en la diferencia de tiempo de tránsito. Se envía un impulso de ultrasonidos en la dirección del flujo y en la dirección opuesta. A continuación, se evalúa la diferencia en el tiempo de recorrido de la señal (tiempo de tránsito). En combinación con la medición del nivel de agua y de la sección transversal, Kanalis determina el caudal exacto en todo su rango de medición.

Kanalis puede medir hasta 10 trayectorias acústicas, por ejemplo, en cinco niveles, cada uno de los cuales comprende dos trayectorias cruzadas. Los sistemas de vías múltiples tienen varias ventajas:
1.    El flujo cruzado en los canales puede ocurrir debido a condiciones tales como curvas en el canal. Aunque el flujo cruzado no influye en el volumen total de flujo, puede influir en la precisión de la medición. Los efectos secundarios del flujo pueden eliminarse utilizando una disposición transversal de cuatro transductores.
2.    Cuando el nivel del agua en las tuberías cerradas cambia significativamente, las vías múltiples garantizan que el perfil del flujo se mida de forma consistente. A medida que el nivel del agua sube, se activan trayectos acústicos adicionales Este procedimiento garantiza la máxima precisión de las mediciones en todo momento.
3.    Un sistema con trayectos acústicos superpuestos en planos paralelos hace innecesaria la calibración hidrométrica que requiere mucho tiempo.

Por estas razones, el sistema Kanalis es adecuado para aplicaciones con grandes fluctuaciones del nivel del agua, flujo a contracorriente o distribución de la velocidad vertical fuera de la norma teórica.

El sistema Kanalis se compone de un transmisor montado en la pared, dos o más sensores de velocidad a ultrasonidos y cualquier sensor de nivel externo (de ultrasonidos, radar o de presión). Para los sistemas de múltiples vías, existe una caja separada para conectar hasta 20 transductores.

Transmisor de base y caja de extensión  multivías

El transmisor Kanalis reúne todos los algoritmos y componentes de software para garantizar la máxima precisión y repetibilidad de las mediciones. La caja compacta IP66 (NEMA 4X) tiene una pantalla LCD alfanumérica de 4 x 20 y 4 teclas de control.

Todos los datos de configuración, así como los valores medidos y calculados se almacenan en la tarjeta Micro SD de 16 GB integrada. El transmisor supervisa las mediciones, calcula el caudal y el volumen total y permite una programación flexible de las salidas de corriente y frecuencia, así como de las alertas de estado.

El transmisor de base Kanalis puede tratar 2 vías acústicas. Para los sistemas que tienen hasta 10 vías de medición, está disponible una caja de extensión correspondiente.

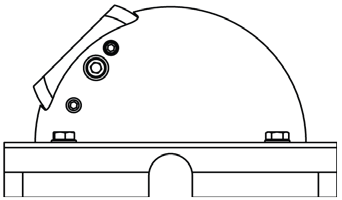

Los sensores Kanalis se montan en el lado de las paredes de los ríos, canales o conductos. El montaje lateral evita la acumulación de sedimentos en el sensor y permite una instalación y limpieza fáciles.

Existen montajes estandarizados para todo tipo de geometrías de canal, como lechos de agua rectangulares, trapezoidales o naturales. El diseño optimizado del flujo protege los transductores de los objetos en movimiento suspendidos en el flujo. Se ha demostrado que este método funciona bien para aplicaciones en canales con alto contenido de residuos. El diseño de la caja también ofrece espacio para los racores y los conductos de protección.

El sistema Kanalis puede combinarse con cualquier tipo de sensor de nivel de agua externo a través de la entrada analógica del transmisor.

Un sensor de nivel de agua ultrasonidos funciona excitando un transductor piezoeléctrico con un impulso electrónico. Este impulso genera una onda de presión que propaga hasta la superficie del flujo y se refleja parcialmente en el transductor. Se registra el tiempo de recorrido de la señal hasta la superficie de flujo y de vuelta. La distancia real se calcula teniendo en cuenta la velocidad del sonido en el lugar, que se corrige mediante un sensor de temperatura integrado. El sistema también puede estar equipado con un sensor de radar de nivel de agua externo que es independiente de la temperatura ambiente.

Para canales de hasta 10 m de profundidad, el sensor de presión hidrostática (sonda de presión) puede ser la opción preferida para la medición del nivel de agua.
