Verbundzähler
WPV-MS
Categorías de productos
Agua
Kombizähler für Kaltwasser bis 50 °C
Agua
Agua potable
Mecánico
Cableado
Impulse,
M-Bus
Smart City
Sus ventajas
- Messung kleinster bis grösster Durchflüsse:
Erhöhung der Wirtschaftlichkeit
Aplicaciones
- Messung hoher, stark schwankender Durchflussmengen, z.B.:
- Gewerbe- und Industrieanlagen
- Schul- und Sportkomplexe
- Wohnblöcke
- Hotels - Vorgegebene Leitungsdimensionierung für Feuer-Löschwasserbedarf
Opciones
- Überflutungssicheres GWFcoder®-Haupt- und Nebenzählwerk (IP68) mit IEC- oder M-Bus-Schnittstelle, 5m Kabel sowie je einer Aufnahme eines HRI Impulsgebers
- Hochauflösender Impulsgeber HRI-Mei
Dokumentation: HRI-Mei - EPd10222 - Hochauflösender Impulsgeber Opto OD
Dokumentation: Opto-OD-Impulsgeber - EPd10205
Descargas
Características
- Erreichung des grössten bekannten Messbereiches mit definiert kleinen Fehlergrenzen
- Horizontale Einbaulage
- Keine Einlaufstrecke notwendig
- Maximaler Betriebsdruck PN 16 bar
- Temperatur bis 50 °C
- Hydrodynamische Flügelbalance des Hauptzählers
- Optimaler Korrosionsschutz durch Pulverbeschichtung
- Anlaufwert ca. 8 l/h
- Federbelastetes Umschaltventil mit geringem Druckverlust
- Minimaler Druck von 0,5 bar vor dem Zähler erforderlich
- SVGW-Zertifizierung
Konformität nach Europäischer Messmitteldirective (MID)- Überflutungssicheres Impulsgeber-Haupt- und Nebenählwerk (IP68) mit je einem Steckplatz für einen Opto-OD-Impulsgeber sowie je einer Aufnahme eines HRI-Mei Impulsgebers
Product information
Einbaulagen
| Rohrleitung: | waagrecht |  |
| Kopf des Zählers: | nach oben |  |
Massbilder
Technische Daten
| Nennweite | DN | mm | 150 | |||
| Nennweite Nebenzähler | DN | mm | 40 | |||
| Nenndruck | PN | bar | 16 | |||
| Zulässige Dauerbelastung | Q3 | m3/h | 400 | |||
| Maximale Belastung (1x24h) | Q4 | m3/h | 600 | |||
| Trenngrenze ±2% | Q2 | m3/h | 0,15 | |||
| Untere Messbereichsgrenze ±5% | Q1 | m3/h | 0,035 | |||
| Umschaltung bei steigendem Durchfluss | m3/h | 8,3 | ||||
| Umschaltung bei fallendem Durchfluss | m3/h | 4,7 | ||||
| Temperatur | max.°C | 50 | ||||
| Masse und Gewichte | |||
|---|---|---|---|
| Baulänge | L | mm | 500 |
| Höhe | H | mm | 177 |
| Höhe | h | mm | 135 |
| Ausbauhöhe Messeinsatz | g | mm | 356 |
| Breite | B | mm | 275 |
| Breite | b | mm | 145 |
| Gewicht Zähler | ca. kg | 60 | |
| MID-Zulassungsdaten | |||
|---|---|---|---|
| Zulässige Dauerbelastung | Q3 | m3/h | 250 |
| Temperatur | max.°C | 30 | |
| Messbereich | R2500 | ||
Werkstoffe
| Gehäuse Hauptzähler: | Grauguss |
| Gehäuse Nebenzähler: | Messing |
| Messeinsatz Haupt- und Nebenzähler: | Kunststoff |
| Federumschaltventil: | Kunststoff / Nichtrostender Stahl |
Messfehlerkurve
Druckverlustkurve
Inbetriebnahme- Hinweis
Bei Inbetriebnahme zwingend langsames Füllen der Leitungen mit Wasser (langsames Entlüften) beachten.
Impulswertigkeit HRI- Mei Impulsgeber
| Zählergrösse | DN 150 Impuls = ...Liter |
|---|---|
| WPV-MS-Hauptzähler | 100 1000 |
| WPV-MS-Nebenzähler | 10 100 |
Impulswertigkeit Opto-OD-Impulsgeber
| Zählergösse | DN 150 1 Impuls = ...Liter | |
|---|---|---|
| WPV-MS-Hauptzähler | Opto OD 01 Opto OD 03 | 10 100 |
| WPV-MS-Nebenzähler | Opto OD 01 Opto OD 03 | 1 10 |
Bestellangabe
| Durchflussrichtung | Position des Nebenzählers... |
|---|---|
| links-rechts | ...in Fliessrichtung rechts |
| rechts-links | ...in Fliessrichtung links |

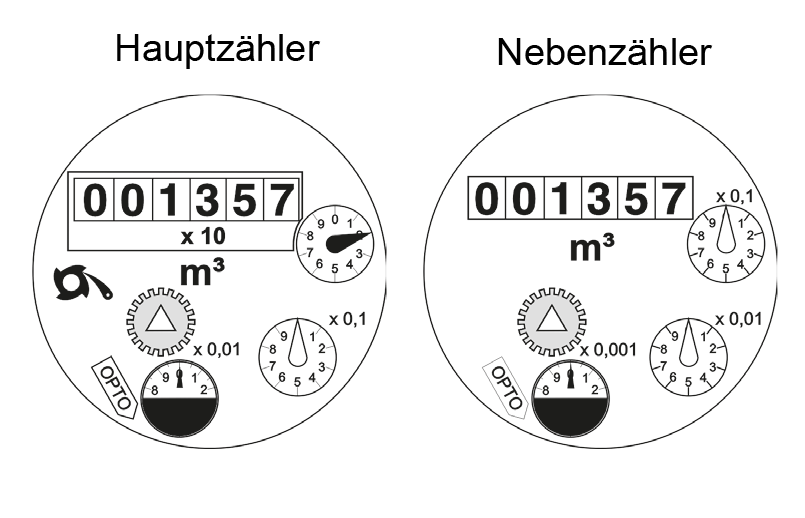

Zifferbätter
