Rohrtrenner

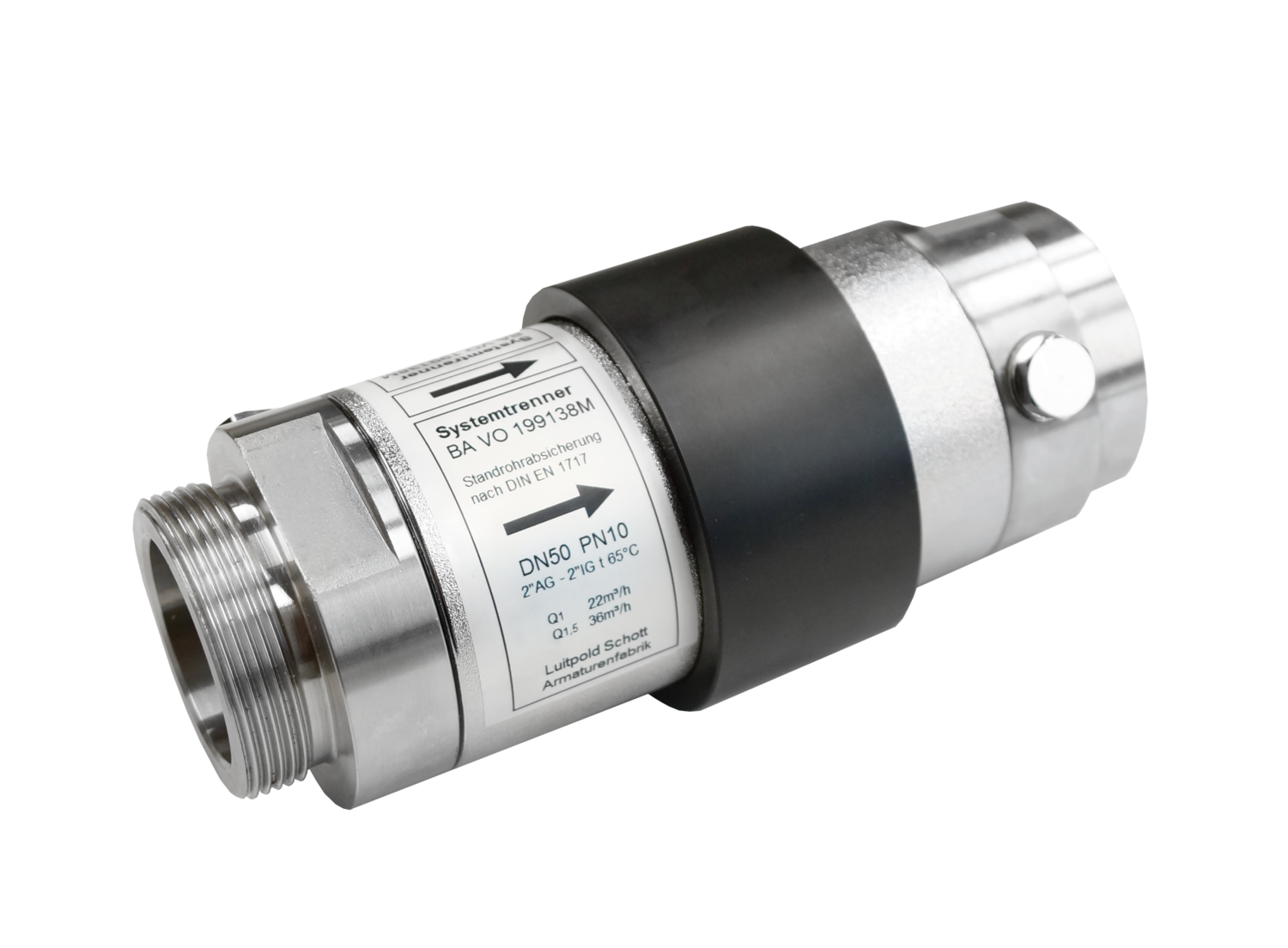

Systemtrenngerät BA Typ VO 2"
Produkt Kategorien
Rohrtrenner mit kontrollierbarer Mitteldruckzone
Wasser
Trinkwasser
Ihre Vorteile
- Robustes und kompaktes Systemtrenngerät BA Typ VO 2":
Zuverlässige Absicherung ihrer Trinkwasserinstallation
Einsatzgebiete
- Vorgesehen für die Absicherung von Flüssigkeiten bis und mit Kategorie 4
- Kombinierbar mit Ober- oder Unterflurhydrantenzählern
Optionen
- Andere Gewindespezifikationen am Ein- und Ausgang möglich
Eigenschaften
- Durchfluss: bis 45 m3 bei 4 bar
- Einbau horizontal bis vertikal (Ausgangsseite nach unten)
Product information
Techniche Daten
| Baureihe | Typ VO | ||
|---|---|---|---|
| Anschlusstyp | Ein- und Ausgang | AG–IG | |
| Anschlussgewinde | G...B | Zoll | 2 |
| Eingangsdruckbereich | bar | 1,5–10 | |
| Temperatur | max. °C | 65 | |
| Masse und Gewicht | Typ VO | ||
|---|---|---|---|
| Baulänge | mm | 192 | |
| Gewicht | ca. kg | 2,4 | |
Aufbau und Funktion

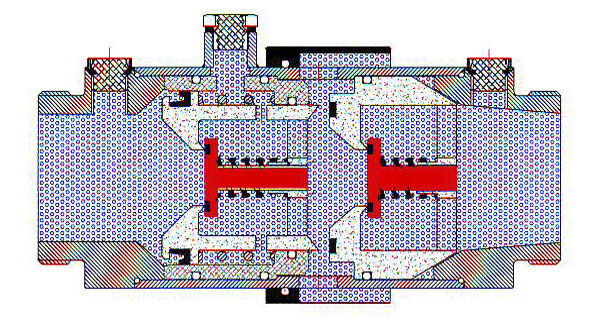

Funktion bei Normalbetrieb in drucklosem Zustand
Ablassventil voll geöffnet,
beide Rückflussverhinderer geschlossen
Im drucklosen Zustand ist das Ablassventil in der Mitteldruckzone geöffnet. Beide federbelasteten Rückflussverhinderer sind geschlossen. Es besteht kein Druckunterschied zwischen Eingang, Mittelzone und Ausgang.

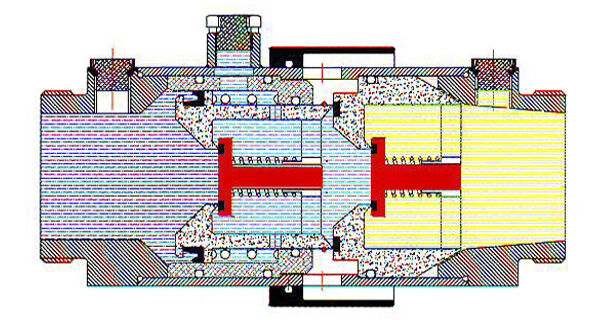

Funktion bei Normalbetrieb unter Betriebsdruck bei Nulldurchfluss
Ablassventil geschlossen,
beide Rückflussverhinderer geschlossen
Wird das Systemtrenngerät eingangsseitig mit Druck beaufschlagt, verschiebt sich die Kartusche nach rechts, wodurch das Ablassventil in der Mitteldruckzone geschlossen wird. Beide federbelasteten Rückflussverhinderer sind weiterhin geschlossen, sofern ein nach dem Systemtrenngerät montiertes Absperrventil ebenfalls geschlossen ist.

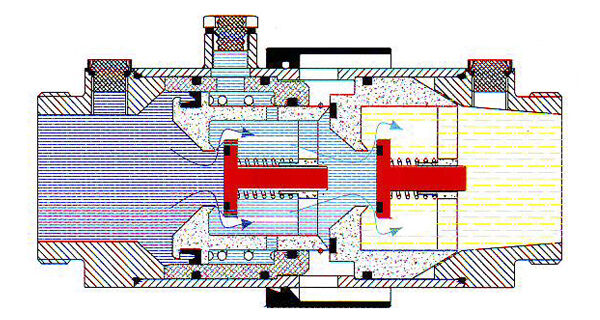

Funktion bei Normalbetrieb in Durchfluss-Stellung
Ablassventil geschlossen,
beide Rückflussverhinderer geöffnet
Sobald Durchfluss durch Öffnen des allfällig nach dem Systemtrenngerät montierten Absperrventils entsteht, öffnen beide federbelasteten Rückflussverhinderer automatisch.
Funktion bei eingangsseitigem Druckabfall
Fällt der Druck eingangsseitig ab, schliessen zeitnah beide federbelasteten Rückflussverhinderer. Danach öffnet sich das Ablassventil, wodurch die Mitteldruckzone entleert wird. Das Trinkwasser eingangsseitig ist dadurch komplett entkoppelt von der Flüssigkeit auf der Ausgangsseite.
