Ultraschall-Volumenmessteil
ULTRAFLOW® 54
Produkt Kategorien
Langlebiges, verschleissfreies Ultraschall-Volumenmessteil. Speziell geeignet für Fernwärme/-kälte-Anwendungen (Hauptzähler, Übergabestationen usw.) im Verrechnungsverkehr.
Heizen / Kühlen
Ultrasonic
Smart City
Smart Building
Ihre Vorteile
- Langlebiges, verschleissfreies Ultraschall-Volumenmessteil:
Hohe Messstabilität und Betriebssicherheit - Kompaktes Design:
Geringer Einbauplatz vor Ort erforderlich - Hohe Auflösung der Impulswertigkeit:
Präzise Momentanwerte - CH-Kältezulassung (METAS) inkl. Ersteichung:
Für den Einsatz im Verrechnungsverkehr zugelassen
Einsatzgebiete
- Speziell geeignet für Fernwärme/-kälte-Anwendungen (Hauptzähler, Übergabestationen usw.) im Verrechnungsverkehr
- Ersatz von mechanischen Flügelrad-Wärmezählern
- Wärme- und/oder Kälte-Verbrauchsmessung im Gebäudetechnikbereich
- Ausschliesslich mit Rechenwerken der Baureihe MULTICAL® einsetzbar
Optionen
- Pulse Transmitter mit eigener Energieversorgung bei Kabellängen >10 m
Downloads
Eigenschaften
- Nennweiten:
Wärme: DN 20 bis DN 300
Wärme/Kälte kombiniert: DN 150 bis DN 300
Kälte: DN 150 bis DN 300 - Nenndurchflüsse:
Wärme: qp 1,5 bis qp 1000
Wärme/Kälte kombiniert: qp 150 bis qp 1000
Kälte: qp 150 bis qp 1000 - Niedriger Druckverlust
- Keine beweglichen Teile
- Signalübertragung zum Rechenwerk und Energieversorgung des Volumenmessteiles mittels 3-adrigem Kabel
- Mediumtemperatur:
Wärme: 15 bis 130 °C
Wärme/Kälte kombiniert: 2 bis 130 °C
Kälte: 2 bis 130 °C
Ab 90 °C wird ein Flanschzähler, die Wandmontage der Elektronikeinheit des Volumenmessteils ab DN 150 sowie die Absetzung des Rechenwerkes empfohlen - Bauartprüfung/Zulassung:
- Wärme: Konformität nach Europäischer Messmitteldirective (MID)
- Kälte: CH-Zulassung (METAS) inkl. Ersteichung
Technische Daten
| Baureihe | ULTRAFLOW® 54 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nennweite | DN | mm | 20 | 20 | 25 | 25 | 25 | 25 | 32 | 40 | 40 | 50 | 65 |
| Nenndurchfluss | qp | m3/h | 1,5 | 2,5 | 3,5 | 3,5 | 6 | 6 | 6 | 10 | 10 | 15 | 25 |
| Nenndruck | PN | bar | - | - | 16 | - | 16 | - | - | 16 | - | - | - |
| Nenndruck mit Flanschen | PN | bar | 25 | 25 | - | 25 | - | 25 | 25 | - | 25 | 25 | 25 |
| Anschlussgewinde mit Zähler | G…B | Zoll | - | - | 1¼ | - | 1¼ | - | - | 2 | - | - | - |
| Grösster Durchfluss | qs | m3/h | 3 | 5 | 7 | 7 | 12 | 12 | 12 | 20 | 20 | 30 | 50 |
| Kleinster Durchfluss +/- 5% | qi | l/h | 15 | 25 | 35 | 35 | 60 | 60 | 60 | 100 | 100 | 150 | 250 |
| Kvs-Wert | m3 /h | 3,2 | 13,4 | 13,4 | 13,4 | 13,4 | 13,4 | 13,4 | 40 | 40 | 40 | 102 | |
| Anlaufwert | l/h | 3 | 5 | 7 | 7 | 12 | 12 | 12 | 20 | 20 | 30 | 50 | |
| Temperatur | max. °C | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | |
| Standard Messbereich | qi/qp | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | |
| Masse und Gewichte | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Baulänge ohne Verschraubung | A | mm | - | - | 260 | - | 260 | - | - | 300 | - | - | - |
| Höhe total | B | mm | - | - | 80 | - | 80 | - | - | 96 | - | - | - |
| Höhe ab Rohrmitte | C | mm | - | - | 58 | - | 58 | - | - | 65 | - | - | - |
| Breite | D | mm | - | - | 55 | - | 55 | - | - | 55 | - | - | - |
| Baulänge mit Flanschen PN 25 | A | mm | 190 | 190 | - | 260 | - | 260 | 260 | - | 300 | 270 | 300 |
| Höhe mit Flanschen | E | mm | 95 | 95 | - | 106 | - | 106 | 128 | - | 136 | 145 | 168 |
| Flansch Aussendurchmesser 1) | H | mm | 105 | 105 | - | 115 | - | 115 | 140 | - | 150 | 165 | 185 |
| Lochkreisdurchmesser1) | k | mm | 75 | 75 | - | 85 | - | 85 | 100 | - | 110 | 125 | 145 |
| Anzahl Schrauben1) | Stk. | 4 | 4 | - | 4 | - | 4 | 4 | - | 4 | 4 | 8 | |
| Gewicht ohne Verschraubung | ca. kg | - | - | 2,3 | - | 2,3 | - | - | 4,5 | - | - | - | |
| Gewicht mit Flanschen | ca. kg | 2,9 | 2,9 | 5,0 | - | 5,0 | 5,2 | - | 8,3 | 10,1 | 13,2 | ||
1)DIN EN 1092

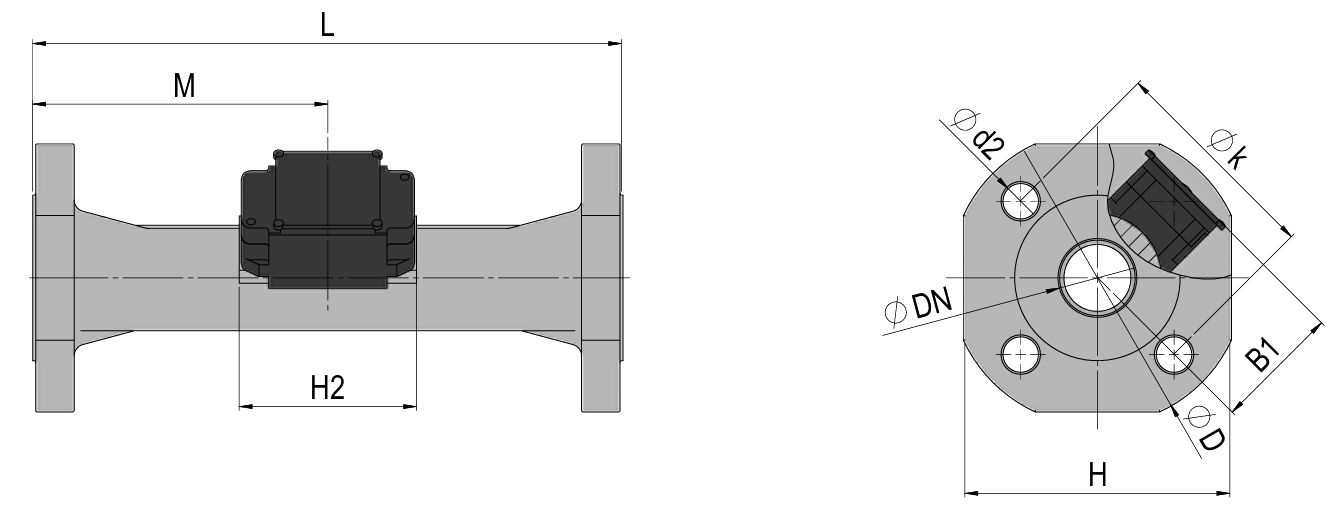

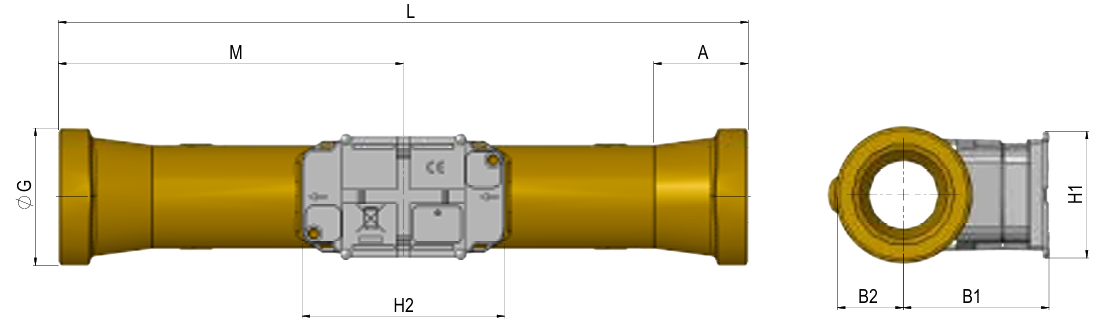

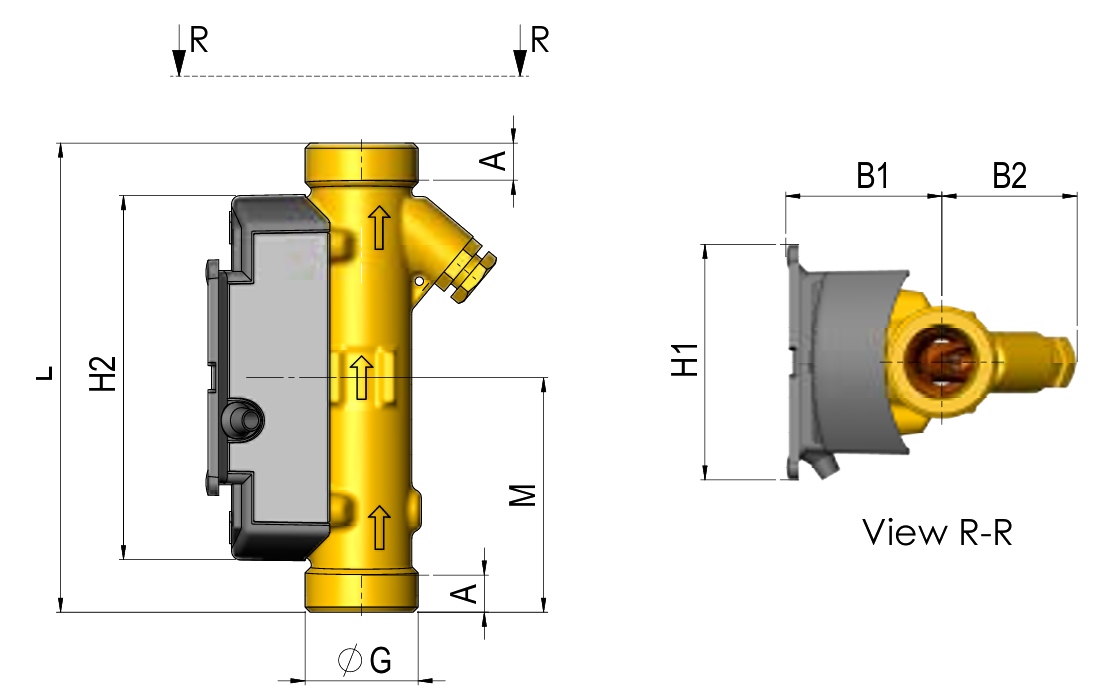

Massbilder
Technische Daten
| Baureihe | ULTRAFLOW® 54 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nennweite | DN | mm | 80 | 100 | 100 | 125 | 150 | 150 | 150 | 200 | 200 | 250 | 250 | 250 | 300 |
| Nenndurchfluss | qp | m3/h | 40 | 60 | 100 | 100 | 150 | 250 | 400 | 400 | 600 | 400 | 600 | 1000 | 1000 |
| Nenndruck | PN | bar | - | - | - | - | - | - | - | - | - | - | - | - | - |
| Nenndruck mit Flanschen | PN | bar | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 16 |
| Anschlussgewinde am Zähler | G…B | Zoll | - | - | - | - | - | - | - | - | - | - | - | - | - |
| Grösster Durchfluss | qs | m3/h | 80 | 120 | 200 | 200 | 300 | 500 | 800 | 800 | 1200 | 800 | 1200 | 2000 | 2000 |
| Kleinster Durchfluss +/- 5% | qi | l/h | 400 | 600 | 1000 | 1000 | 1500 | 2500 | 4000 | 4000 | 6000 | 4000 | 6000 | 10000 | 10000 |
| Kvs-Wert | m3/h | 179 | 373 | 373 | 373 | 1060 | 1060 | 2000 | 4040 | 4040 | 4040 | 4040 | 8160 | 8160 | |
| Anlaufwert | l/h | 80 | 120 | 200 | 200 | 300 | 500 | 800 | 800 | 1200 | 800 | 1200 | 2000 | 2000 | |
| Temperatur | max. °C | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | |
| Standard Messbereich | qi/qp | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | |
| Masse und Gewichte | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Baulänge ohne Verschraubung | A | mm | - | - | - | - | - | - | - | - | - | - | - | - | - |
| Höhe total | B | mm | - | - | - | - | - | - | - | - | - | - | - | - | - |
| Höhe ab Rohrmitte | C | mm | - | - | - | - | - | - | - | - | - | - | - | - | - |
| Breite | D | mm | - | - | - | - | - | - | - | - | - | - | - | - | - |
| Baulänge mit Flanschen PN 25/16 | A | mm | 300 | 360 | 360 | 350 | 500 | 500 | 500 | 500 | 500 | 600 | 600 | 600 | 500 |
| Höhe mit Flanschen | E | mm | 184 | 220 | 220 | 260 | 300 | 300 | 300 | 360 | 360 | 425 | 425 | 425 | 460 |
| Flansch Aussendurchmesser1) | H | mm | 200 | 235 | 235 | 270 | 300 | 300 | 300 | 360 | 360 | 425 | 425 | 425 | 460 |
| Lochkreisdurchmesser1) | k | mm | 160 | 190 | 190 | 220 | 250 | 250 | 250 | 310 | 310 | 370 | 370 | 370 | 410 |
| Anzahl Schrauben1) | Stk. | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 12 | 12 | 12 | |
| Gewicht ohne Verschraubung | ca. kg | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| Gewicht mit Flanschen | ca. kg | 16,8 | 21,7 | 21,7 | 28,2 | 37 | 37 | 36 | 49 | 49 | 79 | 79 | 75 | 76 | |
1) DIN EN 1092

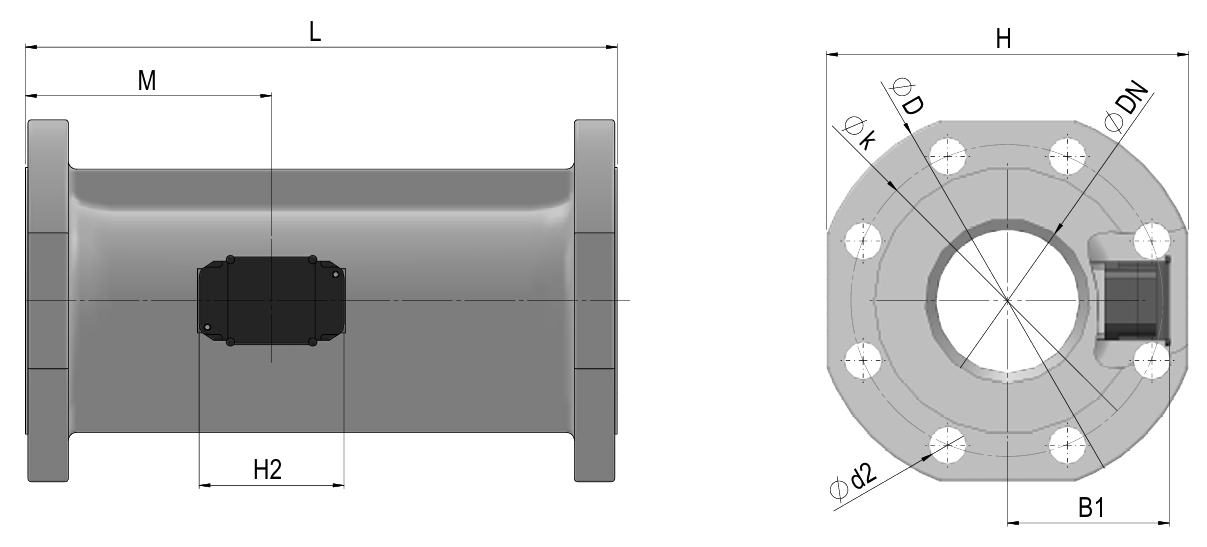

Massbilder

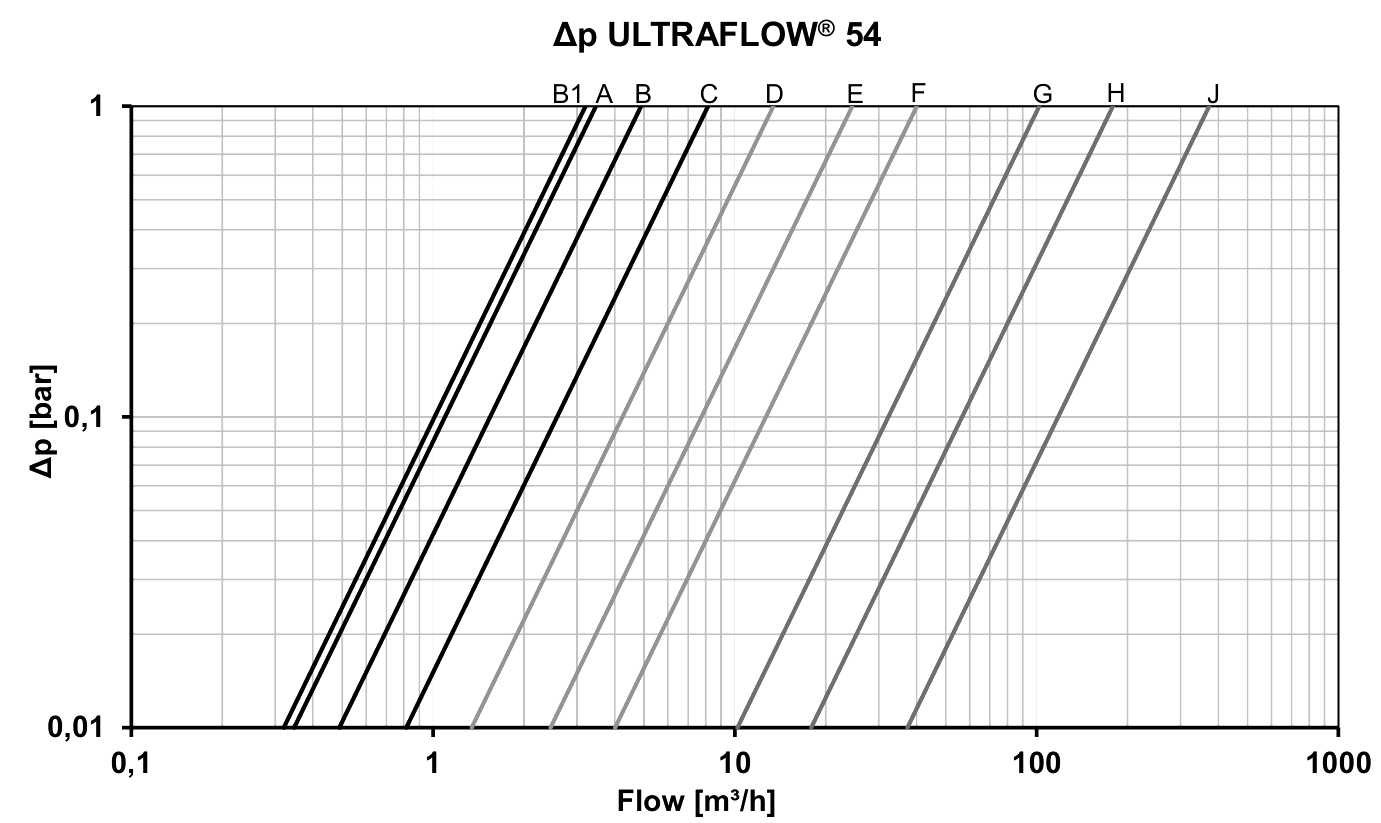

Druckverlustkurve

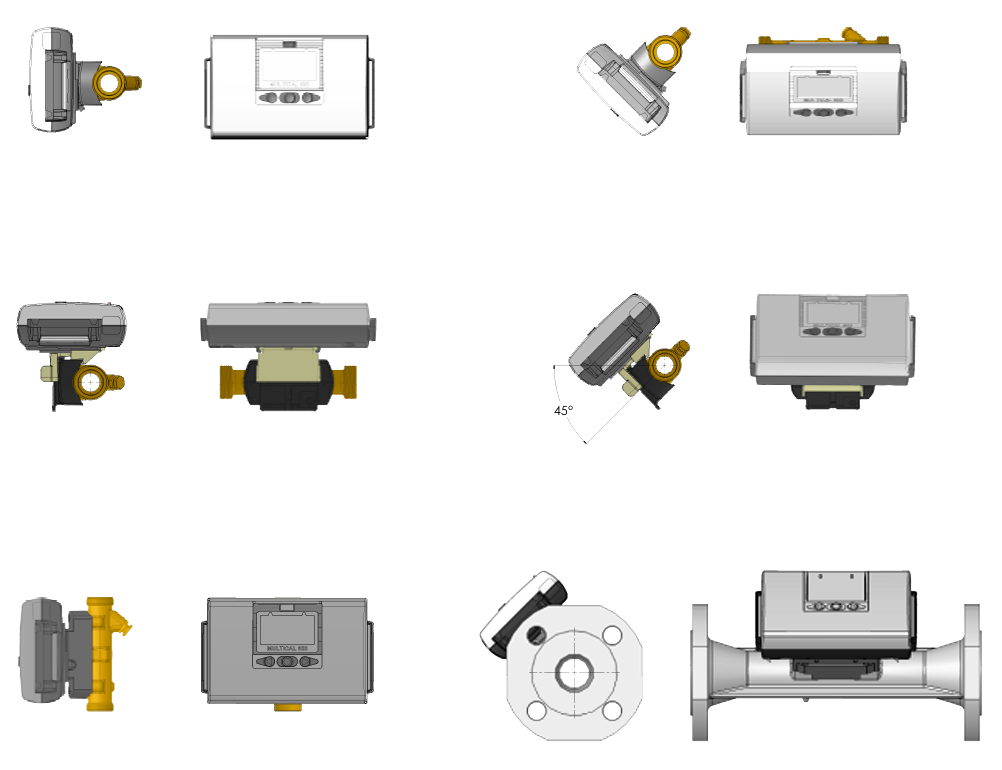

Einbaulagen
| Rohrleitung: | waagrecht |  |
| senkrecht |  | |
| schräg |  | |
| Kopf des Zählers ULTRAFLOW® 54: | zur Seite | |
| DN 20 – DN 125 | ± 45° |  |
| ULTRAFLOW® 54: | zur Seite | |
| DN 150 – DN 300 |  |
Elektrische Verbindungen
Verbindungen MULTICAL® und ULTRAFLOW® 54
| ULTRAFLOW® 54 | → | MULTICAL® |
| Blau (Masse) / 11 A | → | 11 |
| Rot (Versorgung) / 9 A | → | 9 |
| Gelb (Signal) / 10 A | → | 10 |

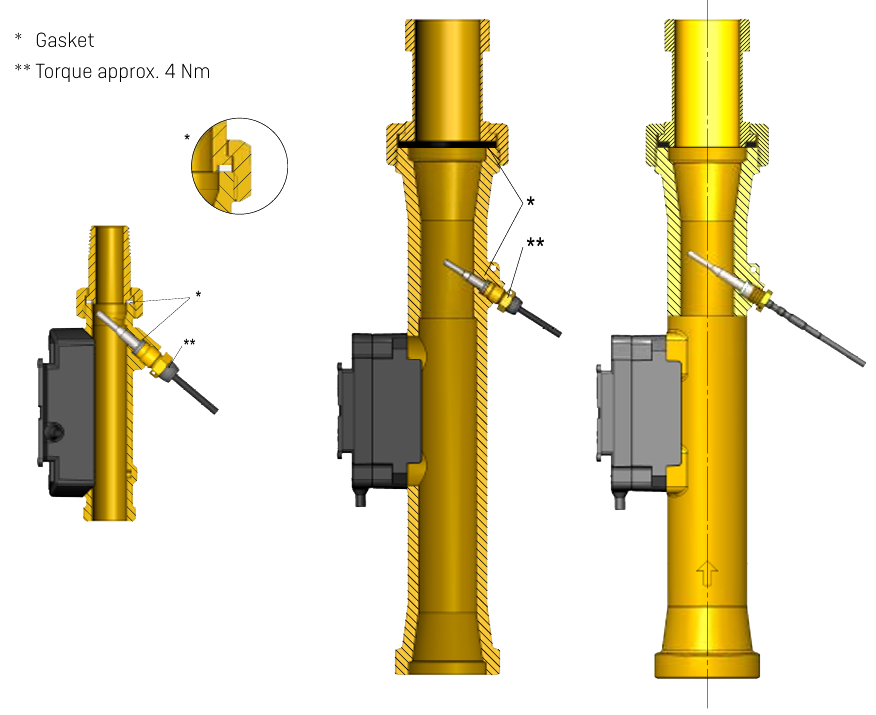

Einbau-Hinweis
Bei ULTRAFLOW® 54 ≤DN 125 (100 m3 /h) muss das schwarze Elektronikgehäuse an der Seite sitzend eingebaut werden (bei waagrechter Installation). ULTRAFLOW® 54 kann bis ± 45° im Verhältnis zur Rohrachse gedreht werden. ULTRAFLOW® 54 erfordert weder eine gerade Einlauf- noch Auslaufstrecke. ULTRAFLOW® 54 darf keinem niedrigeren Druck als dem Umgebungsdruck (Vakuum) ausgesetzt sein.
Bei ULTRAFLOW® 54 DN 150 (150 m3 /h) wird empfohlen, das schwarze Elektronikgehäuse an der Seite sitzend einzubauen (bei waagrechter Installation), um evtl. Schichtströmungen besser zu messen. ULTRAFLOW® 54 darf aber auch bis ±90° im Verhältnis zur Rohrachse gedreht werden. ULTRAFLOW® 54 erfordert weder eine gerade Einlauf- noch Auslaufstrecke. ULTRAFLOW® 54 darf keinem niedrigeren Druck als dem Umgebungsdruck (Vakuum) ausgesetzt sein.
Einbau-Empfehlungen
Kräftige Durchflussstörungen treten meist im Zusammenhang mit nicht vollständig geöffneten Ventilen und Pumpen sowie Mehrfachbögen auf. Die dazu unten aufgeführten minimalen Abstände haben sich bei der Installation von thermischen Energiezählern bewährt (Best-Practice-Ansatz):
| Minimal empfohlene Abstände | Ultraschall-Volumenmessteil DN 20 - 80 | Ultraschall-Volumenmessteil DN 100 - 300 |
|---|---|---|
| Bei nicht vollständig geöffneten Ventilen | 20 x DN | 40 x DN |
| Auf der Druckseite von Pumpen | 20 x DN | 20 x DN |
| Bei Mehrfachbögen | 5 x DN | 5 x DIN |
Werkstoffe
Mediumberührte Teile
ULTRAFLOW® 54 qp 1,5
Gehäuse mit Flanschanschluss: Rostfreier Stahl, W. Nr. 1.4308
Fühler: Rostfreier Stahl, W. Nr. 1.4401
Dichtungen: EPDM
Reflektor: Thermoplast, PES 30% GF und rostfreier Stahl, W. Nr. 1.4301
Messrohr: Thermoplast, PES 30% GF
ULTRAFLOW® 54 qp 2,5 bis qp 100
Gehäuse mit Gewindeanschluss: Entzinkungsbeständiges Messing
Gehäuse mit Flanschanschluss: Rostfreier Stahl, W. Nr. 1.4308
Fühler: Rostfreier Stahl, W. Nr. 1.4401
Dichtungen: EPDM
Reflektor: Rostfreier Stahl, W. Nr. 1.4301
Messrohr: Thermoplast, PES 30% GF
ULTRAFLOW® 54 qp 150 bis qp 1000
Gehäuse mit Flanschanschluss: Rostfreier Stahl, W. Nr. 1.4307
Elektronikgehäuse
Basis: Thermoplast, PBT 30% GF
Deckel: Thermoplast, PC 10% GF Verbindungsleitung Kabel: Silikon (3x0,5 mm2 )
