Balgengaszähler

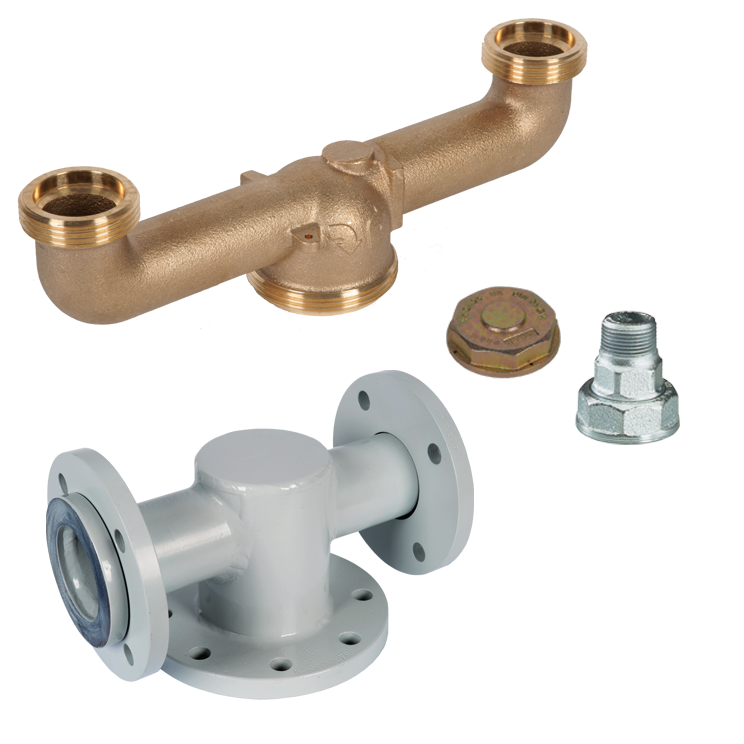

Anschlussarmaturen für Balgengaszähler
Produkt Kategorien
Gas
Gas
Mechanisch
Smart City
Ihre Vorteile
- Kompaktes Design:
Geringer Einbauplatz vor Ort erforderlich - Verschiedene Ausführungen erhältlich:
Mehrere Einbaulagen möglich
Einsatzgebiete
- Anschlussarmaturen werden an der Übergangsstelle von der Gasleitung zum Balgengaszähler eingesetzt
- Übergangsstücke werden zum Umbau von Zweirohr-Installationen auf Einrohr-Balgengaszähler eingesetzt
Eigenschaften
- Gewinde- oder Flanschausführung
- Einrohr-Anschlussstück und Übergangsstück mit und ohne Prüfanschluss
Product information
Einrohr-Anschlussstücke
| Technische Daten | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Baureihe | 100A | 101A | 103B | 106A | 107C | 108T | 109T | ||
| Nennweite | DN | mm | 25 | 25 | 25 | 40 | 50 | 65 | 80 |
| Zählergrösse | G 2,5/4/6 | G 2,5/4/6 | G 2,5/4/6 | G 10/16 | G 25 | G 40 | G 40/65 | ||
| Anschlussgewinde | G…A | Zoll | 2 | 2 | 2 | 2¾ | – | – | – |
| Aussengewinde (AG) 1) | R | Zoll | ¾ | 1 | 1 | 1½ | 2 | – | – |
| Innengewinde (IG) 1) | Rp | Zoll | ¾ | 1 | 1 | 1½ | 2 | – | – |
| Anschlusstyp 2) | Ein- und Ausgang | AG–IG | AG–IG | AG–IG | AG–IG | AG–IG | Flansch | Flansch | |
| Baulänge | A | mm | 110 | 110 | – | 140 | 185 | 340 | 380 |
| Ausladung ab Rohrmitte | B | mm | – | – | 55 | – | – | – | – |
| Höhe ab Rohrmitte | C | mm | 41 | 41 | 41 | 50 | 70 | 110 | 110 |
| Höhe | E | mm | – | – | 90 | – | – | – | – |
| Flansch Aussendurchmesser | mm | – | – | – | – | 150 | 220 | 250 | |
| Lochkreisdurchmesser | mm | – | – | – | – | 125 | 210 | 210 | |
| Anzahl Schrauben | Stk. | – | – | – | – | 4 | 8 | 8 | |
| Art.-Nr. ohne Prüfanschluss | 51.000052 | 51.000053 | 51.000056 | 89.400005 | 89.500014 | 51.000058 | 51.000059 | ||
| Art.-Nr. mit Prüfanschluss | 61.0021 | 61.0022 | 61.0026 | 61.0023 | 61.0024 | – | – | ||
1) ISO 7-1
2) ISO 228-1
Massbilder

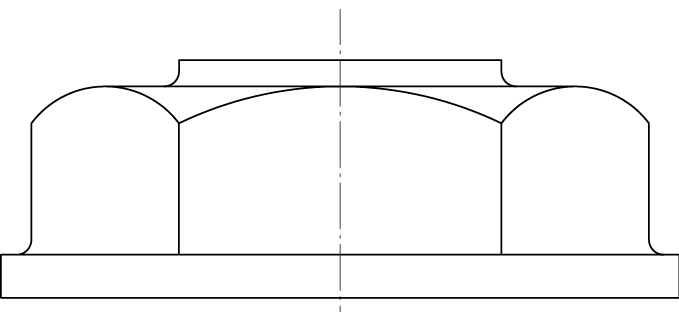

Einrohr-Verschlusskappe
| Technische Daten | |||||
|---|---|---|---|---|---|
| Nennweite | DN | mm | 25 | 40 | 50 |
| Zählergrösse | G 2,5/4/6 | G 10/16 | G 25 | ||
| Anschlussgewinde | G…A | Zoll | 2 | 2¾ | – |
| Flansch Aussendurchmesser | mm | – | – | 150 | |
| Lochkreisdurchmesser | mm | – | – | 125 | |
| Anzahl Schrauben | Stk. | – | – | 4 | |
| Art.-Nr. | 073.064 | 89.400023 | 110.VZ701 | ||

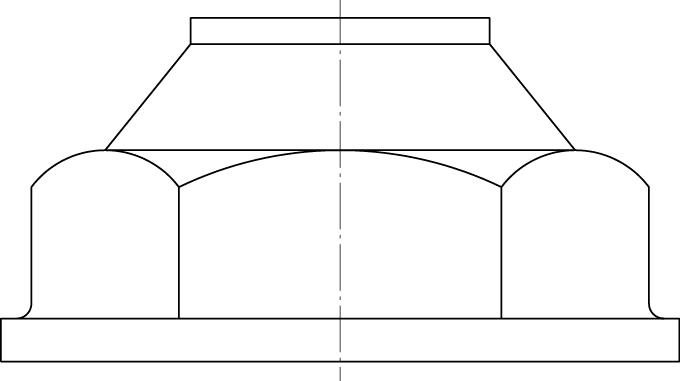

Einrohr-Überstromkappe
| Technische Daten | ||||
|---|---|---|---|---|
| Nennweite | DN | mm | 25 | 40 |
| Zählergrösse | G 2,5/4/6 | G 10/16 | ||
| Anschlussgewinde | G…A | Zoll | 2 | 2¾ |
| Flansch Aussendurchmesser | mm | – | – | |
| Lochkreisdurchmesser | mm | – | – | |
| Anzahl Schrauben | Stk. | – | – | |
| Art.-Nr. | 073.066 | 89.400017 | ||

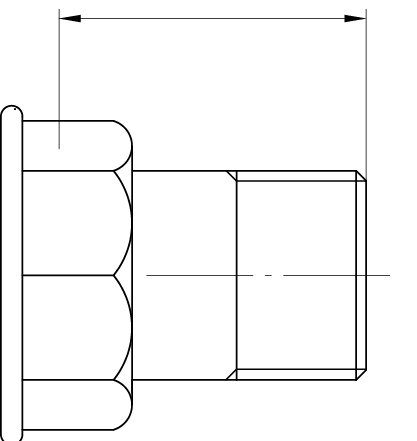

Zweirohr-Verschraubungen
| Technische Daten | ||||
|---|---|---|---|---|
| Zählergrösse | G 4/6 | G 4/6 | ||
| Anschlussgewinde | G…A | Zoll | 1¼ | 1¼ |
| Aussengewinde (AG) | R | Zoll | ¾ | 1 |
| Höhe | H | mm | 51 | 47 |
| Art.-Nr. ohne Prüfanschluss | Elastomer-Dichtung | 191.OC000 | 191.OD002 | |
| Art.-Nr. mit Prüfanschluss | Elastomer-Dichtung | – | – | |

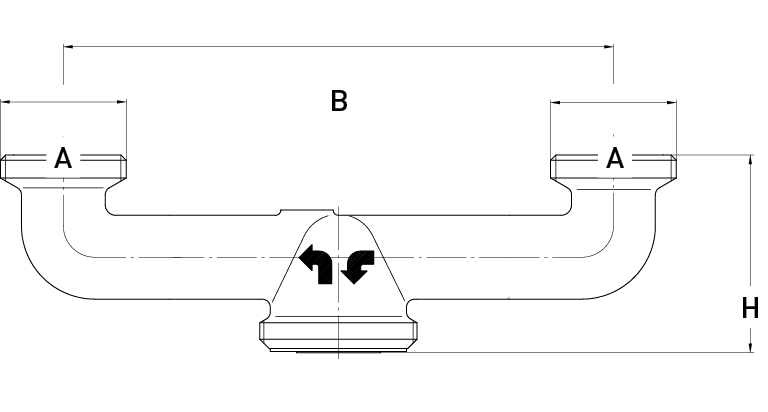

Übergangsstück von Zweirohr- auf Einrohr-Installation
| Technische Daten | |||||
|---|---|---|---|---|---|
| Nennweite | DN | mm | 25 | 25 | 25 |
| Zählergrösse | G 2,5/4/6 | G 2,5/4/6 | G 2,5/4/6 | ||
| Anschlussgewinde | G…B | Zoll | 2 | 2 | 2 |
| Aussengewinde (A) | G…A | Zoll | 1¼ | 1½ | 1½ |
| Höhe | H | mm | 75 | 75 | 75 |
| Stutzenabstand | B | mm | 210 | 210 | 290 |
| Art.-Nr. ohne Prüfanschluss | 51.000064 | 51.000054 | 51.000073 | ||
| Art.-Nr. mit Prüfanschluss | 60.0009 | 60.0010 | 60.0008 | ||
