Compteur combinés
WPV-MS avec GWFcoder® MP
Product categories
Compteur combinés avec interface GWFcoder® MP pour eau froide jusqu’à 50 °C
Water
Drinking Water
Mechanical
Smart City
Your benefits
- Interface multiprotocole révolutionnaire (IEC et M-Bus dans un compteur):
Protection de l’investissement en raison de l’interopérabilité du compteur - Transmission de l’index effectif:
Pas de données perdues, facture de la consommation sécurisée et incontestable - Pas de pile limitant la longévité:
Ne demande aucun entretien - Mesure des plus faibles aux plus grands débits:
Augmentation de la rentabilité
Applications
- Mesure des hauts débits, très variables, par ex.:
- Constructions industrielles
- Ecoles et complexes sportifs
- Immeubles
- Hôtels - Dimensionnement des conduites prescrit pour la défense incendie
- Relevé automatisé mobile ou en réseau fixe des données pour la facturation
- Télérelevé par câble ou radio pour les postes de mesure difficilement accessibles, par ex. les fosses
Options
- Générateur d’impulsions à haute résolution HRI
Documentation: HRI - Module radio RCM®-H200 split
Documentation: RCM®-H200
Downloads
Properties
- Les compteurs combinés ont une grande plage de mesure avec une erreur définietrès faible
- Montage horizontale
- Pas de tronçon d’entrée nécessaire
- Pression de service max. PN 16 bar
- Température maximale de 50 °C
- Balance de la roue à ailette hydrodynamique du compteur principal
- Protection optimale de la corrosion grâce à un revêtement par poudre
- Point de démarrage env. 8 l/h
- Soupape à clapet commandée par ressort avec faible perte de charge
- Pression minimale de 0,5 bar nécessaire en amont du compteur
- Certification SSIGE
- Conformité
selon MID
(directives européenes pour instruments de mesure) - Totalisateur étanche pour compteur principal et secondaire (IP68) avec interface multiprotocole (MP), 5 m de câble et chacun un emplacement pour un générateur d‘impulsions HRI
- Unité de charge M-Bus standard: 2 unités de charge (3 mA)
Product information
Données techniques
| Informations du fabricant | |||
|---|---|---|---|
| Diamètre nominal | DN | mm | 150 |
| Diamètre nominal du cpt. secondaire | DN | mm | 40 |
| Pression nominale | PN | bar | 16 |
| Débit permanent admissible | Q3 | m3/h | 400 |
| Débit maximal (1 x 24 h) | Q4 | m3/h | 600 |
| Débit de transition ± 2 % | Q2 | m3/h | 0,15 |
| Débit minimal ± 5 % | Q1 | m3/h | 0,035 |
| Point d‘inversion par débit croissant | m3/h | 8,3 | |
| Point d‘inversion par débit décroissant | m3/h | 4,7 | |
| Température | max.°C | 50 | |
| Dimensions et poids | |||
|---|---|---|---|
| Longueur de pose | L | mm | 500 |
| Hauteur | H | mm | 214 |
| Hauteur | h | mm | 135 |
| Hauteur (de démontage du bloc de mesure) | g | mm | 393 |
| Largeur | B | mm | 275 |
| Largeur | b | mm | 145 |
| Poids compteur | env. kg | 60 | |
| Données d‘homologation MID | |||
|---|---|---|---|
| Débit permanent admissible | Q3 | m3/h | 250 |
| Température | max.°C | 30 | |
| Plage de mesure | R2500 | ||
Tableau des dimensions
Matériaux
| Boîtier compteur principal | Fonte grise |
| Boîtier compteur secondaire | Laiton |
| Bloc de mesure | Matière synthétique |
| Turbine | Matière synthétique |
| Soupape à clapet monté sur ressort | Matière synthétique / Acier inoxydable |
Courbe d‘erreur de mesure
Courbe de perte de charge
Montage
| Conduite: | horizontale |  |
| Tête du compteur: | vers le haut |  |
Conseil pour la mise en service
Lors de la mise en service, veiller impérativement à un lent remplissage d‘eau des conduites (purge lente).

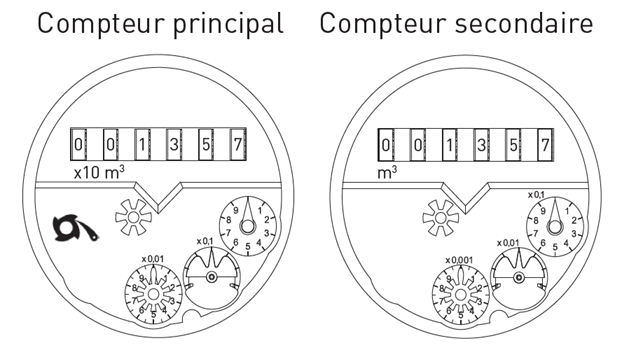

Cadrans
| Diamètre nominal | DN | 150 |
| Valeur minimale compteur secondaire | m3 | 0,0005 |
| Enregistrement compteur principal | m3 | 10'000'000 |
Préciser à la commande
| Sens de l‘écoulement | Position du compteur secondaire... |
|---|---|
| gauche-droite | ...droite en sens de l‘écoulement |
| droite-gauche | ...gauche en sens de l‘écoulement |
Valeurs d‘impulsions de la générateur d‘impulsions HRI
| Dimensions du compteur | DN 150 1 Imp. = ...litres |
|---|---|
| Compteur principal WPV-MS | 1000 10000 |
| Compteur secondaire WPV-MS | 100 1000 |
Principe de fonctionnement du système GWFcoder®
Dans le système GWFcoder® les différents rouleaux du totalisateur mécanique sont balayés opto-électroniquement. Les fentes disposées de façon asymétriques et de longueurs différentes dans les rouleaux sont balayées par cinq barrières lumineuses (émetteur et récepteur de conducteur optique). Les barrières lumineuses sont réalisées avec des phototransistors, des LEDs et des conducteurs optiques, qui sont scannés et évalués les uns après les autres. La position exactement définie de chaque rouleau est codée comme index Absolu et relevée par l’interface GWFcoder® comme élément du protocole. GWF a breveté ce principe de fonctionnement. Comparé à un compteur avec sortie d’impulsions, l’interface du totalisateur GWFcoder® dispose d’une qualité d’information et d’une sécurité de relevé incomparables. Le GWFcoder® n’a pas besoin de pile, les cycles de révision usuels ne sont ainsi pas entravés. Le terminal produit l’énergie pour le relevé.
De plus, les produits avec la désignation «MP» (multiprotocole) permettent de choisir entre une lecture murale (inductive ou CL), Wired M-Bus ou une lecture radio et de faire fonctionner le système facilement et rapidement en «Plug & Play».
Protocole de données GWFcoder®
| Medium | Eau |
| Index actuel absolu | 1236547 m3 |
| Numéro de série | 43215678 |
| Diamètre nominal du compteur | DN 150 |
M-Bus: EN 13757 --> Couleurs du câble noir / rouge, indépendant de la polarité
ECO: EN 13757-3 --> Couleurs du câble noir / vert / rouge, notez la polarité
Application
Relevé par radio
Compteur avec totalisateur GWFcoder® est relevé par radio à l‘aide d‘une infrastructure mobile (p. ex. module radio RCM®-H200 et MEx)
