Télérelevé des compteurs
Interface RS232-SCR(IEC)
Catégories de produits
Télérelevé des compteurs
Technologie du système
Vos avantages
- Conversion de l’interface entre le compteur GWFcoder® et l’appareil de communication RS232:
Intégration facile dans un système ZFA - Travail transparent:
Transmission inchangée des données relevées à l’appareil de communication - Bornes définies:
Installation facile sur site
Applications
- Le module d’interface sert au relevé adressé des compteurs d’eau et de gaz équipés de totalisateurs GWFcoder® par une interface RS232.
Propriétés
- Compatible avec l’interface standard RS232
- Relevé adressé selon IEC 62056-21 mode A
- Transfert de données par un câble à 2 fils jusqu’à 150 m max. entre le compteur GWFcoder® et le module d’interface
- Polarité des fils indifférente lors du raccordement du compteur GWFcoder® à l’interface
- Montage sur rail

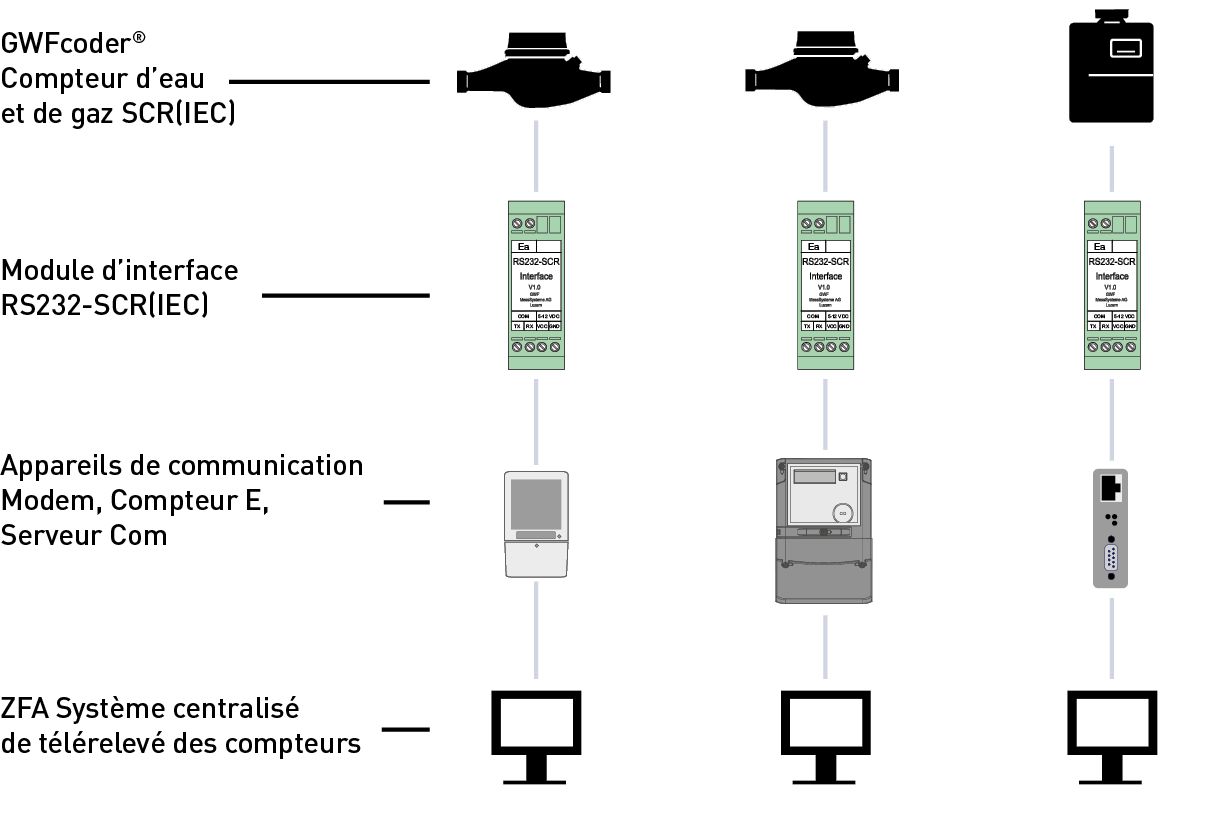

- A l’aide du module, le compteur GWFcoder® avec l’interface SCR(IEC) peut être raccordé à un appareil de communication avec une interface RS232. Le module d’interface sert alors de convertisseur entre le totalisateur et l’appareil de communication.
- Le module d’interface est à monter près de l’unité de communication. En combinaison avec un ZFA, les index peuvent être relevés à distance par la centrale du système, adressés par un modem. Le logiciel ZFA doit supporter le protocole de données GWFcoder®.
Product information
Données techniques
| Transmission des données | |
|---|---|
| Compteur GWFcoder® Version 5.x | 300 Baud 7E1 Mode A |
| Compteur GWFcoder® Version 4.x | 300 Baud 7E2 Mode A |
Le module travaille de façon transparente et n’enregistre aucune donnée –
Les données relevées sont transmises inchangées à l’appareil de communication.
| Installation | |
|---|---|
| Installer le module directement à proximité de l’appareil de communication. | |
| Longueur max. des câbles | |
|---|---|
| Câble de raccordement SCR | 150 m |
| Câble de raccordement RS232 | 2 m |
| Type de câble | |
|---|---|
| Câble de raccordement SCR | U72 (1x4x0,8) |
| Dimensions et poids | |
|---|---|
| Dimensions | 25x78x47 mm |
| Poids | env. 50 g |
| Champ d’utilisation | |
|---|---|
| Température | -10 à +60 °C |
| Classe de protection | IP40 |
| Interfaces | |
|---|---|
| RS232 standard EIA compatible | |
| Inductive selon SCR / Protocole IEC 62056-21 | |
| Branchement et transmission du signal | ||
|---|---|---|
| RS232 | Interface | |
| 2 | RX | RS232 câble récepteur |
| 3 | TX | RS232 câble émetteur |
| 4 | VCC | 5 –12 V DC / 10 mA Appareils de communication avec puissance de signal DTR › 5 V DC peuvent être liés directement au VCC. |
| 5 | GND | Ground |
| Ea | Totalisateur GWFcoder® (polarité indifférente) | |
