Partie hydraulique compteur Woltman
WPDH BMF
Catégories de produits
Eau,
Chaleur / Refroidissement
Partie hydraulique compteur Woltman pour eau surchauffée jusqu’à 130 °C
DN 50, 65, 80, 100, 125, 150, 200
Eau
Chaleur / Refroidissement
Smart Building
Vos avantages
- Partie hydraulique compteur Woltman robuste à long durée:
Grande stabilité de mesure et fiabilité de fonctionnement - Bloc de mesure amovible:
Possibilité de rééquipement et/ou d’échange
Applications
- Mesure de hauts débits relativement constants
- Mesure de :
- Eau complètement dessalée / déminéralisée
- Soude caustique jusqu’à 20%
- Eau salée jusqu’à 10%
- Eau chlorée jusqu’à 1%
- Mélange eau-glycol jusqu’à 30%
- Alcaline jusqu’à pH 9
Propriétés
- Exécution en métal non ferreux
- Montage universel
- Tronçon d’entrée rectiligne 3xDN
- Totalisateur orientable à 355°
- Pression de service max. PN 16 bar
- Température maximale de 130 °C
- Balance de la roue à ailette hydrodynamique
- Réglage symétrique
- Protection optimale de la corrosion grâce à un revêtement par poudre
- Totalisateur etanche générateur d’impulsions (IP68) avec slots pour deux générateurs Reed RD et un Opto OD
Product information
Données techniques
| Diamètre nominal | DN | mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Pression nominale | PN | bar | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
| Débit permanent admissible | Qn | m3/h | 15 | 25 | 45 | 70 | 100 | 150 | 250 |
| Débit maximal (1x24 h) | Qmax | m3/h | 30 | 60 | 90 | 140 | 200 | 300 | 500 |
| Débit de transition ±3% | Qt | m3/h | 1,8 | 2,0 | 3,2 | 4,8 | 8 | 12 | 20 |
| Débit minimal ±5% | Qmin | m3/h | 0,6 | 1,0 | 1,4 | 2,0 | 3,5 | 4,5 | 8 |
| Démarrage | env. m3/h | 0,25 | 0,3 | 0,35 | 0,6 | 1,1 | 1,7 | 2 | |
| Température | max. °C | 130 | 130 | 130 | 130 | 130 | 130 | 130 | |
| Dimensions et poids | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Longueur de pose | L | mm | 200 | 200 | 225 | 250 | 250 | 300 | 350 |
| Hauteur | H | mm | 120 | 120 | 150 | 150 | 160 | 177 | 206 |
| Hauteur | h | mm | 73 | 85 | 95 | 105 | 118 | 135 | 162 |
| Hauteur de démontage du bloc de mesure | g | mm | 200 | 200 | 270 | 270 | 280 | 356 | 441 |
| Poids compteur | env. kg | 7,7 | 10 | 14 | 18 | 20,5 | 35,5 | 50,5 | |
| Poids bloc de mesure | env. kg | 1,4 | 1,4 | 3 | 3 | 3 | 5,5 | 7,5 | |
| Poids boîtier | env. kg | 6,3 | 8,6 | 11 | 15 | 17,5 | 30 | 43 | |
| Données d’homologation PTB | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Débit permanent admissible | Qn | m3/h | 15 | 25 | 40 | 60 | 100 | 150 | 250 |
| Débit maximal (1x 24 h) | Qmax | m3/h | 30 | 50 | 80 | 120 | 200 | 300 | 500 |
| Débit de transition ±3% | Qt | m3/h | 2,25 | 3,75 | 6 | 9 | 15 | 22,5 | 37,5 |
| Débit minimal ±5% | Qmin | m3/h | 0,6 | 1,0 | 1,6 | 2,4 | 4 | 6 | 10 |
| Classe métrologique | B | B | B | B | B | B | B | ||
Tableau des dimensions
Matériaux
| Boîtier | Acier inoxydable |
| Bloc de mesure | Matière synthétique |
| Turbine | Matière synthétique |
| Autres matériaux | Acier inoxydable |

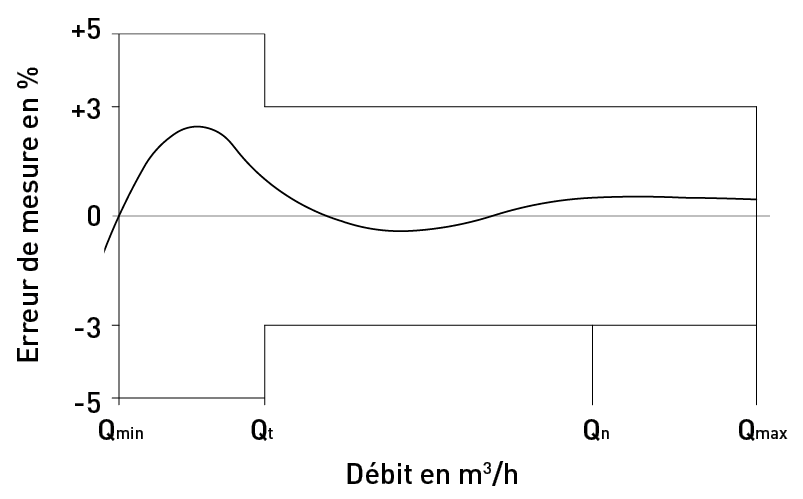

Courbe d’erreur de mesure
Positions de montage
| Conduite | horizontale |  |
| verticale |  | |
| oblique |  | |
| Tête du compteur | vers le haut |  |
| sur le côté |

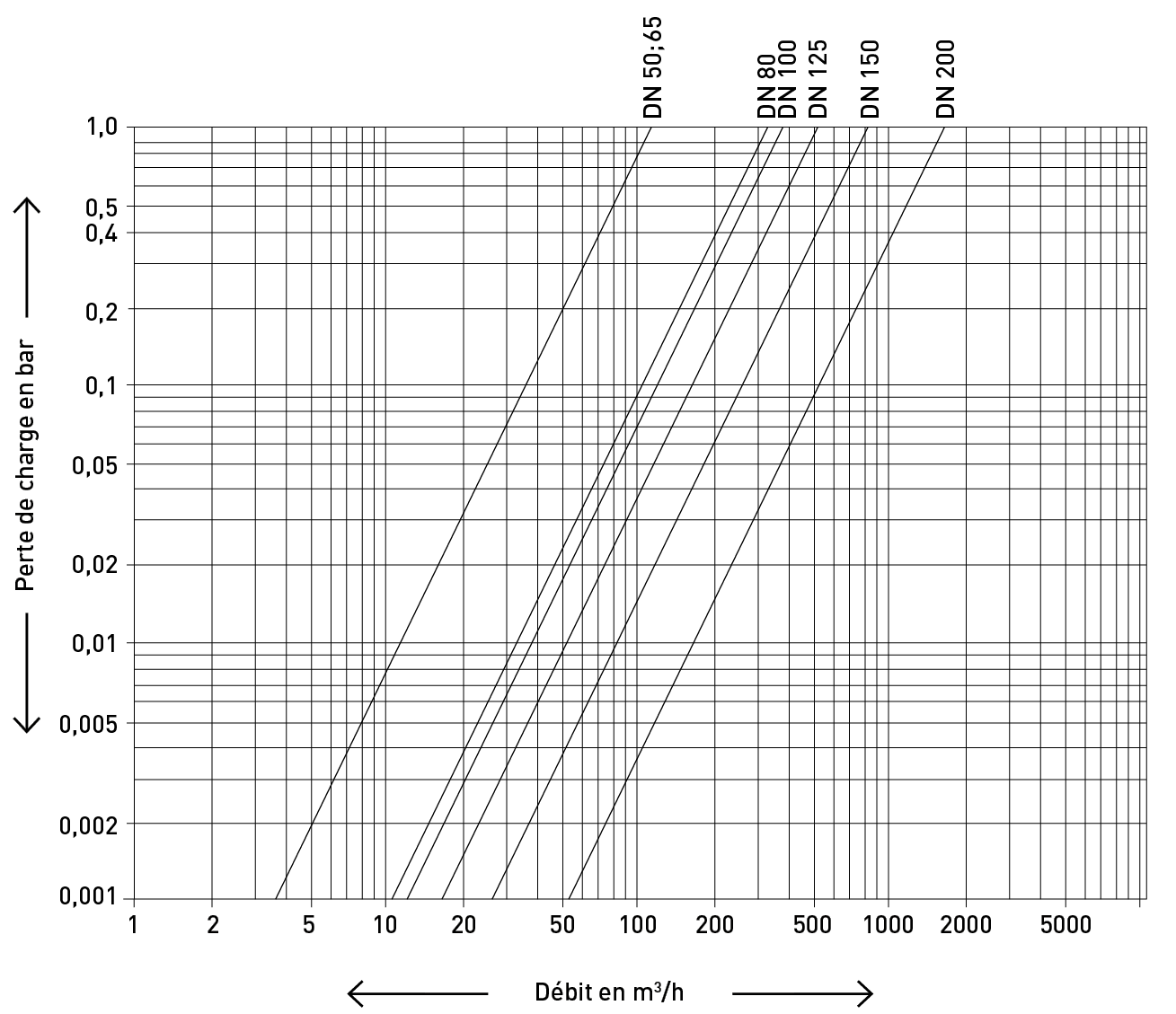

Courbe de perte de charge
Conseil de montage
Des tronçons rectilignes de 3xDN sont recommandés en amont du compteur. La canalisation ne doit pas subir de variations brutales du diamètre directement en aval du compteur.
Tableau des valeurs d’impulsions
| Générateurs d’impulsions | Type de totalisateur | DN 50 …125 m3 | DN 150 …200 m3 |
|---|---|---|---|
| Reed RD 02 | 4/10 4/40 | 0,25 et 0,1 0,25 et 0,025 | 2,5 et 1 2,5 et 0,25 |
| Opto OD 02 | 4/10 4/40 | 0,001 | 0,01 |
| Opto OD 04 | 4/10 4/40 | 0,01 | 0,1 |
Cadrans
| Diamètres nominaux | DN | 50 –125 | 150 – 200 |
| Valeur minimale | m3 | 0,0005 | 0,005 |
| Enregistrement | m3 | 1’000’000 | 10’000’000 |
