GWFcoder® -Interface
M-Bus / SCR / SCR MP
Produkt Kategorien
Wasser,
Heizen / Kühlen,
Gas
Zählerfernauslesung
Wasser
Trinkwasser
Heizen / Kühlen
Gas
Smart City
Ihre Vorteile
- Schnittstellenvervielfachung:
Mehrfachnutzung der Zählerdaten - Einsatz eines GWFcoder®-Zählers mit SCR(IEC)-Schnittstelle in einem M-Bus-Netz:
Zählerdaten können dem Endkunden zur Verfügung gestellt werden - Beschriftete Anschlussklemmen:
Einfache Installation vor Ort
Einsatzgebiete
- Mit dem Interface können Wasser- und Gaszähler mit GWFcoder®-Zählwerken von der Versorgung für die Verrechnung und dem Gebäudetechniksystem zur Optimierung des Energieverbrauchs ausgelesen werden
Eigenschaften
- Datenkompatibilität – für den M-Bus-Master verhält sich das Interface wie ein GWFcoder®-Zähler mit integriertem M-Bus
- Polaritätsunabhängiger Anschluss der GWFcoder®-Zähler an das Interface
- Hutschienenmontage
- GWFcoder®-Zähler mit SCR(IEC)-Schnittstelle stellen mit Hilfe des Interfaces gleichzeitig eine SCR(IEC)- und eine M-Bus-Schnittstelle zur Verfügung.
Das Interface liest in vorgegebenen Intervallen den GWFcoder®-Zählwerkstand selbständig aus und speichert den aktuellen Datensatz im internen Speicher. Erfolgt eine Auslesung über den M-Bus oder die SCR(IEC)-Schnittstelle, stehen die Daten sofort zur Verfügung und werden an den Master übermittelt

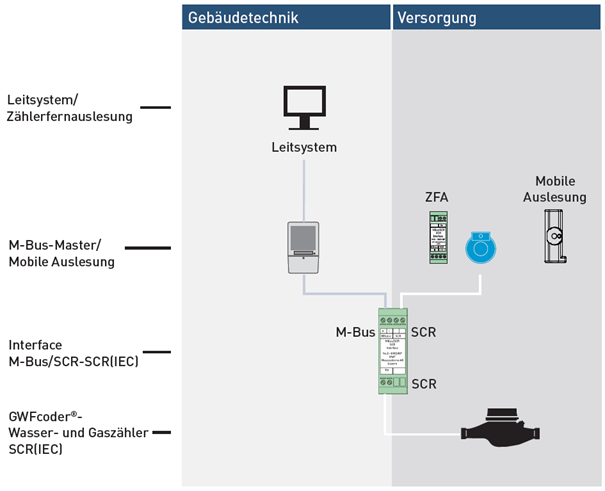

Komponenten
Allgemeines Verhalten
- Die Wartezeit nach Spannung «EIN» beträgt max. 15 Sekunden. Das Interface liest die Daten selbständig aus dem GWFcoder®-Zählwerk aus.
- Nach erfolgreicher Auslesung des GWFcoder®-Zählwerks lässt sich das Interface durch die beiden angeschlossenen Master auslesen.
- Die Auslesesoftware muss die Auswertung des GWFcoder®-Datensatzes unterstützen. Der Datensatz ist kompatibel mit dem Datensatz der GWFcoder®-Zählwerke mit integriertem M-Bus bzw. SCR(IEC). Dieser Datensatz wird bereits von den meisten Anbietern unterstützt.
Ausleseintervall
- Der Zählwerkstand wird im Interface nach jeder Auslesung sowie alle 15 Minuten aktualisiert.
- Werden im M-Bus-Netz die Zähler zyklisch ausgelesen, so ist am Ende vom Zyklus eine Pause von mindestens 15 Sekunden vorzusehen.
- Der Ausleseintervall vom Interface darf 15 Sekunden nicht unterschreiten.
Inbetriebnahme
- Bei der Inbetriebnahme muss für «M-Bus a» die Baudrate verifiziert und bei Verwendung der Primäradressierung die Adresse parametriert werden. Die Sekundäradresse liest das Interface direkt aus dem GWFcoder®-Zählwerk aus.
- «M-Bus a» muss angeschlossen sein, da die Spannungsversorgung für das Interface über diesen Anschluss erfolgt.
- Nach einem Zählerwechsel muss der «M-Bus a» neu gestartet (Spannung «EIN/ AUS») und die Zählerliste in der Auslesesoftware angepasst werden.
- Nach einem Interfacewechsel muss die Baudrate und gegebenenfalls die Primäradresse umparametriert werden.
Technische Daten
| Datenübertragung M-Bus | |
|---|---|
| Baudrate | 2400 Baud (Standard) oder 300 Baud |
| Primäradresse | 1–250 |
| Sekundäradresse | GWFcoder®-Zählernummer – 8 Stellen numerisch |
| Datenübertragung SCR/IEC | |
|---|---|
| Kompatibilität | Wandmodul, CL-Dose, Funkmodul RCM-PI 2, CL-SCR-, RS232-SCR-Interface Ab Version ≥ 4.2: RCM®split, RCM®-LRW... |
| M-Bus-Gerätelast | |
|---|---|
| Last | M-Bus a: 5 M-Bus-Gerätelasten (7,5 mA-Speisung) |
| Installation | |
|---|---|
| Das Interface kann beim M-Bus-Master oder beim Zähler installiert werden. | |
| Max. Leitungslänge | |
|---|---|
| SCR-Verbindungskabel | 150 m |
| M-Bus-Verbindungskabel | Netzabhängig |
| Masse und Gewicht | |
|---|---|
| Abmessungen | 25x78x47 mm |
| Gewicht | ca. 50 g |
| Einsatzbereich | |
|---|---|
| Temperatur | -10 bis +60 °C |
| Schutzklasse | IP40 |
| Schnittstellen | |
|---|---|
| M-Bus nach EN 13757 | |
| Induktiv nach SCR / Protokoll IEC 62056-21 | |
| Montageart | |
|---|---|
| Hutschienenmontage | |
| Unterstützte Zähler | |
|---|---|
| GWFcoder®-Kaltwasser- und Gaszähler mit SCR (IEC) Schnittstelle | |
Zähleranschlussschema
| Zählertyp | Anschlussdrähte | |
|---|---|---|
| MTKcoder® IP67 | Ohne Zulassung, CE Konformität (MID) | weiss, braun |
| MTKcoder® IP68 | Ohne Zulassung, CE Konformität (MID) | schwarz, rot (grün abschneiden) |
| MTKcoder® MP IP67 | CE Konformität (MID) | weiss, braun |
| MTKcoder® MP IP68 | CE Konformität (MID) | schwarz, rot (grün abschneiden) |
| WPDKcoder WSDKcoder Meitwin mit GWFcoder® WPVD mit GWFcoder® | Ohne Zulassung | schwarz, rot (braun abschneiden) |
| Meistream mit GWFcoder® Meistream Plus mit GWFcoder® Meitwin mit GWFcoder® WPV-MS mit GWFcoder® | CE Konformität (MID) | weiss, braun |
| Meistream mit GWFcoder® MP Meistream Plus mit GWFcoder® MP Meitwin mit GWFcoder® MP WPV-MS mit GWFcoder® MP | CE Konformität (MID) | schwarz, rot (grün abschneiden |
| Anschluss und Signalübertragung / Interface | |
|---|---|
| M-Bus a +/- | M-Bus-Master nach EN 13757-2 Gebäude-leitsystem Nach «Power On» benötigt das Interface ca. 15 Sekunden bis Betriebsbereitschaft. Spannungsversorgung über «M-Bus a» |
| SCR | Induktiv nach SCR / Protokoll IEC 62056-21 Zählerfernauslesung (ZFA) oder Mobile Auslesung Nach «Power On» benötigt das Interface 15 Sekunden bis Betriebsbereitschaft (polaritätsunabhängig) |
| Ea | GWFcoder®-Zählwerk (polaritätsunabhängig) |
