Thermischer Energiezähler
Multical® 303
Produkt Kategorien

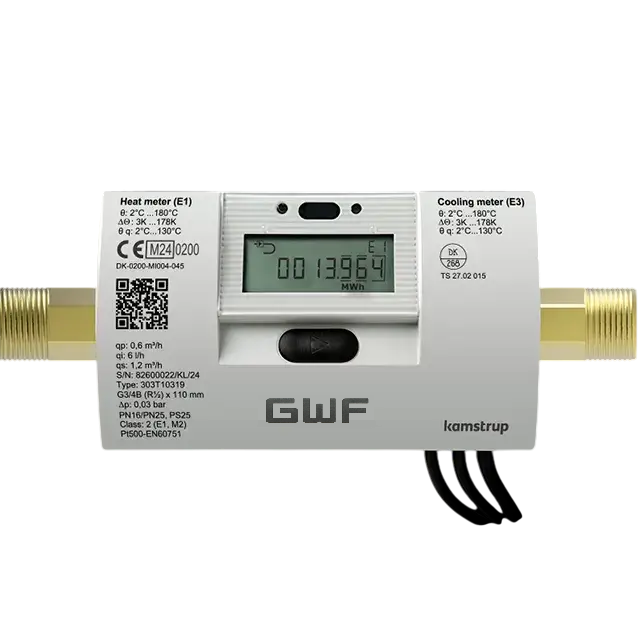

MULTICAL® 303 ist der kompakte vielseitige Wärme- und Kältezähler, der aufgrund seiner minimalen Abmessungen überall installiert werden kann. Der Zähler kann während der Installation gedreht werden, auch in den kompaktesten Systemen, sodass Sie immer die Anzeige optimal ablesen können. Der robuste Durchflusssensor aus Metall verträgt Dauertemperaturen von bis zu 130 ˚C, ist wirksam gegen Kondensation geschützt und kann sowohl in PN16- als auch in PN25-Installationen eingesetzt werden.
Heizen / Kühlen
Ultrasonic
Wired
M-Bus
Wireless
wM-Bus
Smart Building
Ihre Vorteile
- Ultraschall-Technologie:
Langzeitstabile Energiemessung mit höchster Messgenauigkeit - Grosser Dynamikbereich:
Messstabilität - Geringer Druckverlust:
Energieeffizienz im Netz und Kosteneinsparungen bei der Dimensionierung - Klein und kompakt:
Geeignet für beengte Einbauräume - Robust:
PN25-Durchflusssensor, zugelassen bis 130 °C
Einsatzgebiete
- Ersatz von mechanischen Flügelrad-Wärmezählern
- Wärme- und/oder Kälte-Verbrauchsmessung im Gebäudetechnikbereich
Optionen
- M-Bus
- Wireless M-Bus, OMS T1 radio, 868 MHz (11-year battery life)
Downloads
Eigenschaften
- Nennweiten von DN 15 bis DN 20
- Nenndurchflüsse von qp 1.5 bis qp 2.5
- Beliebige Einbaulage
- Niedriger Druckverlust
- Medientemperatur 2 bis 90°C bei Kompaktmontage (bis zu 130 °C für Wandmontage)
- Batterielebensdauer bis zu 16 Jahre (abhängig von Umgebungs- und Konfigurationsbedingungen)
- Temperaturfühler Pt 500
- Speicherung der letzten 36 Monats- und 20 Jahreswerte
- Bauartprüfung / Zulassung:
- Wärme:
Konformität nach Europäischer Messmitteldirective (MID)
- Kälte: CH-Zulassung (METAS) inkl. Ersteichung
Product information
Technische Daten
| Baureihe | |||||
|---|---|---|---|---|---|
| Nennweite | DN | mm | 15 | 20 | 20 |
| Nenndurchfluss | qp | m3/h | 1.5 | 1.5 | 2.5 |
| Anschlussgewinde am Zähler | G...B | Inch | ¾ | 1 | 1 |
| Grösster Durchfluss | qs | m3/h | 3 | 3 | 5 |
| Kleinster Durchfluss | qi | l/h | 15 | 15 | 25 |
| Anlaufwert | l/h | 3 | 3 | 5 | |
| Kvs-Wert | m3/h | 4.89 | 4.89 | 8.15 | |
| Maximaler Nenndruck | PN | 25 | |||
| Standard Messbereich | qp / qi | 100:1 | |||
| Schutzklasse | Rechenwerk IP65 Durchflusssensor IP68 | ||||
Druckverlust
Der Druckverlust in einem Durchflusssensor wird als höchster Druckverlust bei qp angegeben.
Nach EN 1434 darf der höchste Druckverlust nicht 0,25 bar überschreiten.

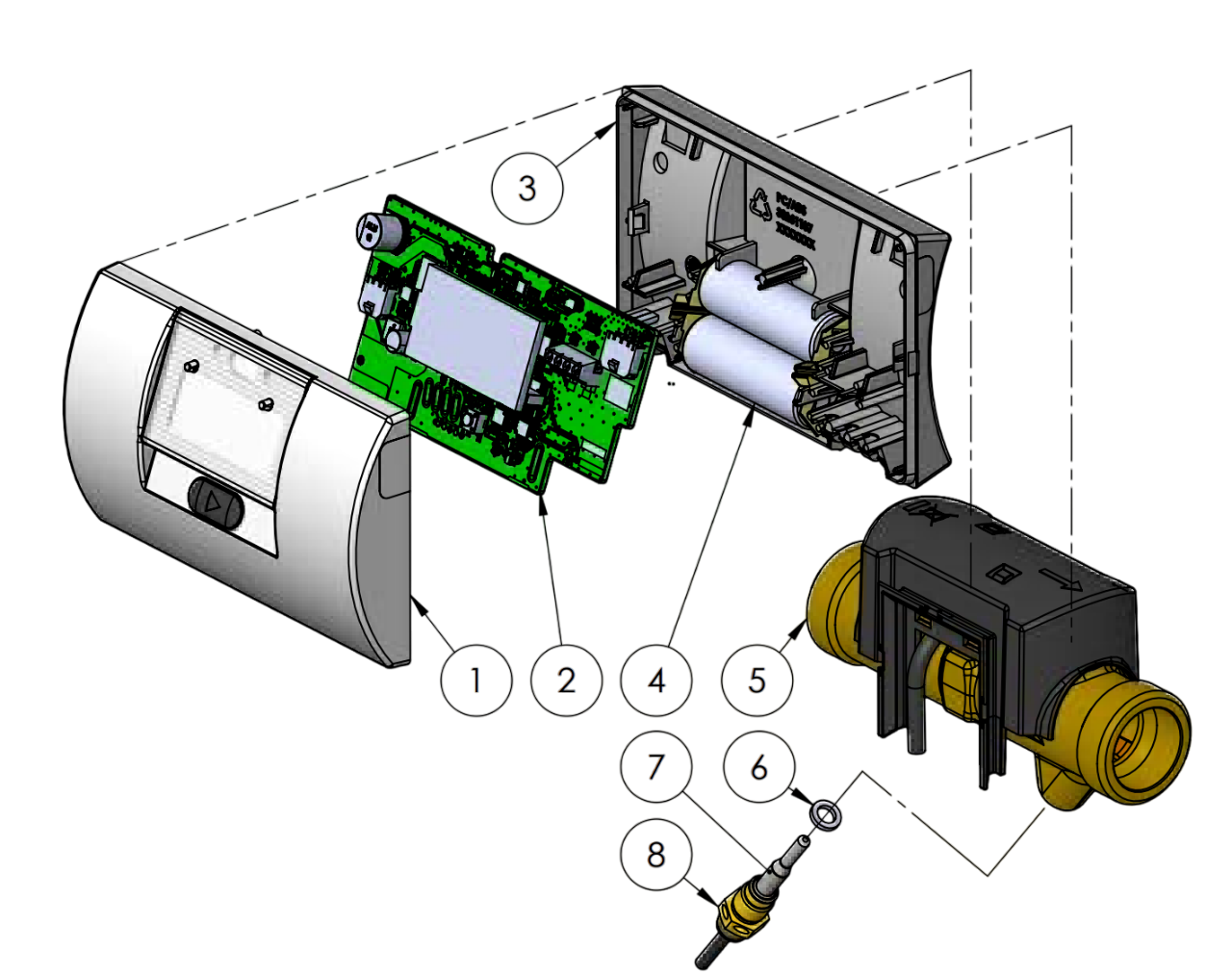

Mechanischer Aufbau
1 Oberteil mit Fronttasten und Laserbeschriftung
2 Platine mit Mikrokontroller, Durchfluss-ASIC, Anzeige usw.
3 Unterteil (darf nur von einer zugelassenen Prüfstelle geöffnet werden)
4 Eine oder zwei A-Zellen-Batterien
5 Durchflusssensorabdeckung (darf nur von einer zugelassenen Prüfstelle geöffnet werden)
6 O-Ring, Temperaturfühler
7 Überwurfmutter, Temperaturfühler
8 Temperaturfühler (DS 27,5)
Mechanische Daten
| MULTICAL® 303 | |
|---|---|
| Gewicht (abhängig von der Durchflusssensorgröße) | 0.7 kg – 0.8 kg |
| Umgebungstemperatur | 5…55 °C. Nicht-kondensierend, geschlossener Einsatzort (Innenmontage) |
| Mediumstemperaturen | 2…130 °C (Bei Mediumstemperaturen unter der Umgebungstemperatur oder über 90 °C wird die Wandmontage des Zählers empfohlen) |
| Medium im Durchflusssensor | Wasser (Fernwärmewasser wie in AGFW FW510 beschrieben) |
| Lagertemperatur | -25…60 °C (leerer Durchflusssensor) |
| Kabel für den Durchflusssensor | 1.5 m (das Kabel ist nicht abnehmbar) |
| Kabel für den Temperaturfühler | 1.5 m |
| Werkstoffe | |
|---|---|
| Gehäuse, Verschraubung | Warmgeschmiedetes, entzinkungsbeständiges Messing (CW 602N) |
| Wandler | Edelstahl, W. Nr. 1.4404 |
| O-Ringe | EPDM |
| Messrohr | Thermoplast, PES 30 % GF |
| Reflektoren | Thermoplast, PES 30 % GF und rostfreier Stahl, W. Nr. 1.4306 |
| Durchflusssensorabdeckung | Thermoplast, PC 20% GF |
| Wandhalterung | Thermoplast, PC 20% GF |
| Rechenwerk Oberteil | Thermoplast, PC 10 % GF mit TPE (thermoplastischem Elastomer) |
| Rechenwerk Unterteil | Thermoplast, PC/ABS |
| Kabel | Silikonkabel mit Teflon-Innenisolation |
Zugelassene Zählerdaten
| MULTICAL® 303 | |
|---|---|
| Wärmezähler | DK-0200-MI004-045 |
| Kombi Wärme- & Kältezähler | DK-0200-MI004-045 und TS 27.02 015 |
| Temperaturbereich | θ: 2 °C…180 °C |
| Differenzbereich | ∆Θ: 3 K…178 K |
| Totaler Temperaturbereich | Die aufgeführten Mindesttemperaturen beziehen sich nur auf die Bauartzulassung. Der Zähler hat keine Abschaltung gegen niedrige Temperaturen und misst deshalb bis zu 0,01 °C und 0,01 K. |
| Standards und Normen | EN 1434:2007/AC:2007 EN 1434:2015+A1:2018 EN 1434:2022 BEK1178 |
| EU-Richtlinien | Messgeräterichtlinie (MID) Niederspannungsrichtlinie (LVD) Richtlinie über elektromagnetische Verträglichkeit (EMC) Funkgeräterichtlinie (RE-D) Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS) Druckgeräterichtlinie (PED) |
| EN 1434-Bezeichnung | Umgebungsklasse A |
| MID Mechanische Umgebung | Klasse M1 und M2 |
| MID Elektromagnetische Umgebung | Klasse E1 |
| Temperaturfühler | Pt500 – EN 60751 |
Genauigkeit
| Zählerkomponenten | MPE gemäß EN 1434-1 | MULTICAL® 303, typische Genauigkeit |
|---|---|---|
| Rechenwerk | Ec= ± (0.5 + ∆Θ min/∆Θ) % | Ec= ± (0.15 + 2/∆Θ) % |
| Durchflusssensor | Ef = ± (2 + 0,02 qp/q), jedoch nicht mehr als ±5 % | Ef= ± (1 + 0.01 qp/q) % |
| Fühlersatz | Et= ± (0.5 + 3 ∆Θ min/∆Θ) % | Et= ± (0.4 + 4/∆Θ) % |
Typische Gesamtgenauigkeit für MULTICAL® 303 im Vergleich zu EN 1434-1.
Massskizzen

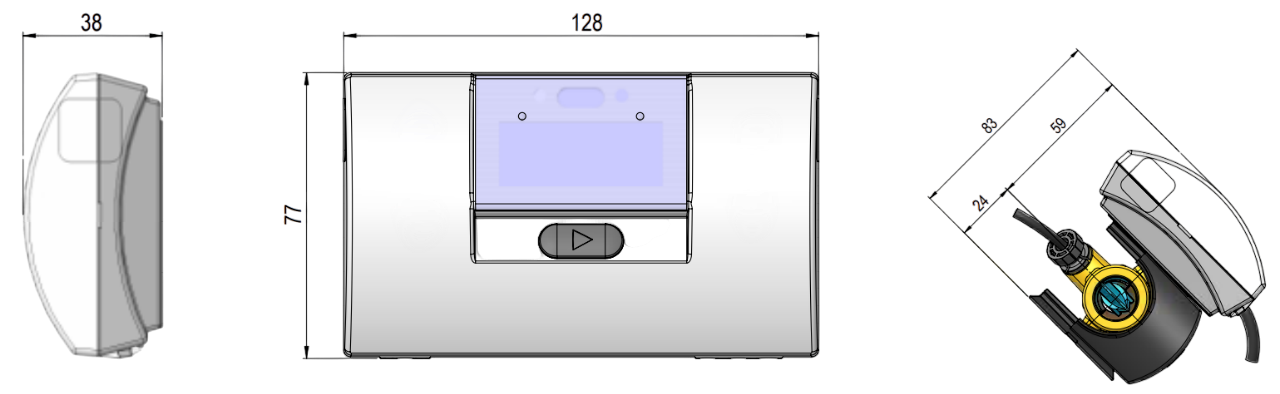

Rechenwerk

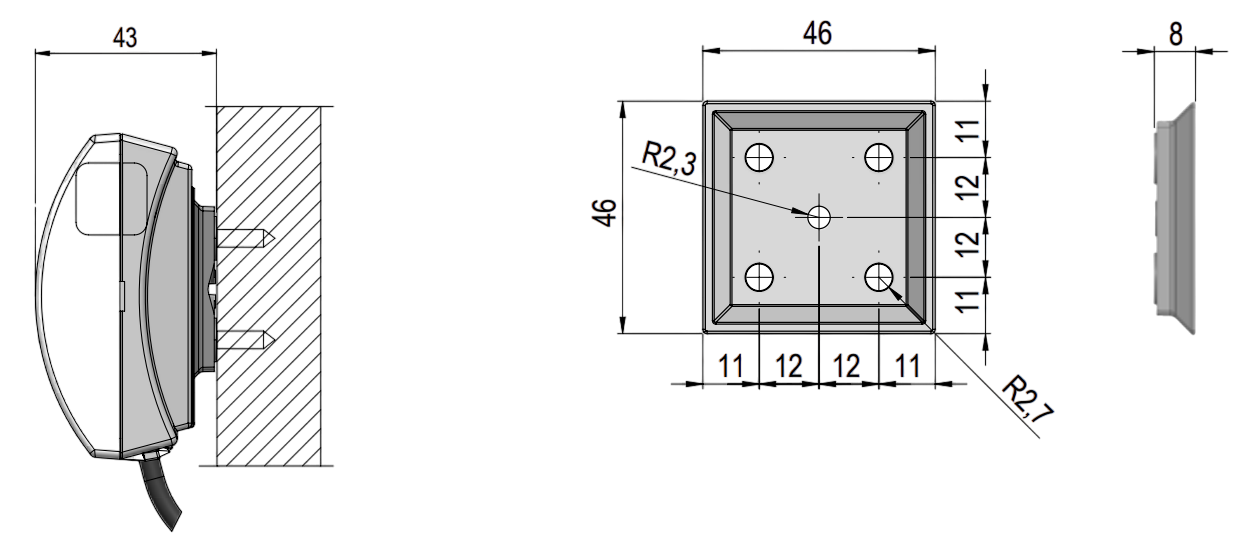

Rechenwerk montiert mit Wandhalterung

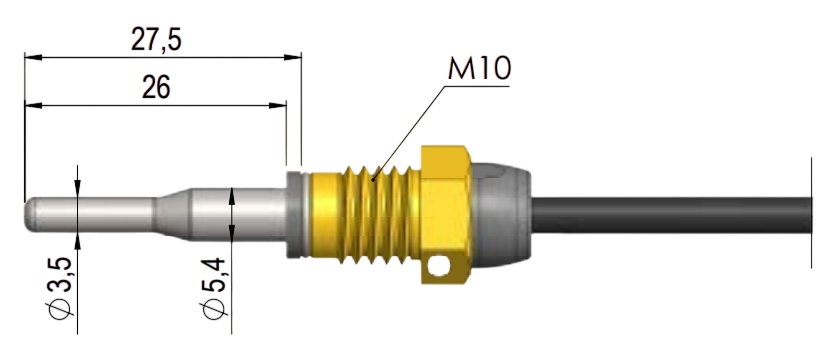

Temperaturfühler
Durchflusssensor
| Durchflusssensor | ||||
|---|---|---|---|---|

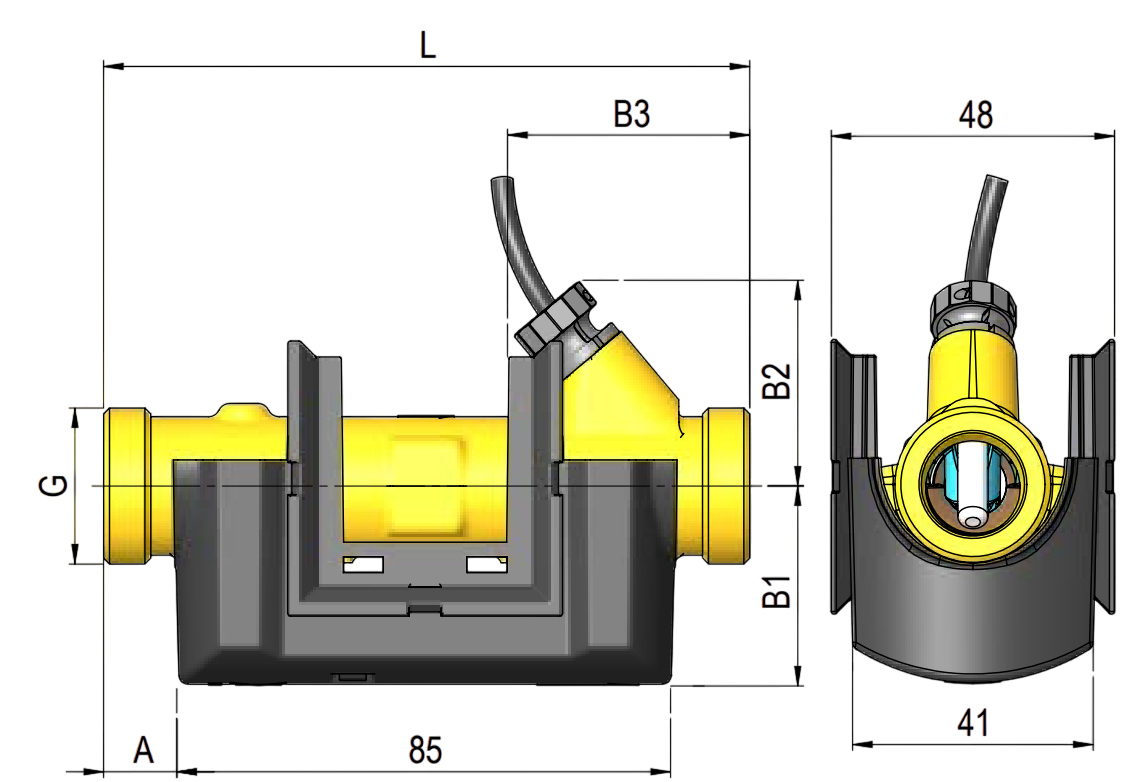

| Gewinde | G | Inch | G¾B (R½) | G1B (R¾) |
| Totale Länge | L | mm | 110 | 130 |
| Totale höhe | H | mm | 70 | 70 |
| Totale breite | W | mm | 48 | 48 |
| Dimension A | A | mm | 12 | 22 |
| Dimension B1 | B1 | mm | 35 | 38 |
| Dimension B2 | B2 | mm | 35 | 38 |
| Dimension B3 | B3 | mm | 40 | 50 |
| Ca. Gewicht | kg | 0.7 | 0.8 | |
Elektrische Daten
| MULTICAL® 303 | |
|---|---|
| Display | LCD – 7 oder 8 Ziffern mit einer Zifferhöhe von 6,8 mm (Standard 7) |
| Auflösung | 9999,999 – 99999,99 – 999999,9 – 9999999 99999,999 – 999999,99 – 9999999,9 – 99999999 |
| Energieeinheiten | MWh – kWh – GJ (Standard kWh) |
| Datenloggerinhalt | Programmierbar – alle Register sind wählbar |
| Datenloggerinterval | Programmierbar – von 1 Minute bis zu 1 Jahr |
| Datenloggertiefe | Programmierbar - Standard: 20 Jahre, 36 Monate, 460 Tage, 72 Stunden |
| Infologger (EEPROM) | 50 Infocodes (die letzten 50 werden im Display angezeigt) |
| Uhrzeit/Kalender (mit Pufferbatterie) | Uhrzeit, Kalender, Schaltjahresausgleich, Stichtagsdatum |
| Sommerzeit/Winterzeit (DST) | Programmierbar Diese Funktion kann abgewählt werden, sodass die „technische Normalzeit“ verwendet wird |
| Genauigkeit der Uhr | Ohne externe Anpassungen: Weniger als 15 Minuten/Jahr Mit externer Anpassung alle 48 Stunden: Weniger als 7 Sek. von der eichrechtlichen Zeit entfernt |
| Datenkommunikation | KMP-Protokoll mit CRC16 wird für die optische Kommunikation verwendet – |
| Strom in Temperaturfühlern | <10 µ W RMS |
| Versorgungsspannung | 3.6 VDC ± 0.1 VDC |
| Batterie Typ | 3.65 VDC 2 x A-Zelle |
| Batterie Lebensdauer | Bis zu 16 Jahre @ tBAT<30 °C Die Batterielebensdauer wird von den Kommunikations- und Einrichtungsparametern des Zählers sowie von Sendeintervall, Leistungsstrom und Datagramminhalt beeinflusst. |
| Lithium-Gehalt | 2 x ca. 0,9 g |
Einbau-Hinweis
MULTICAL® 303 erfordert weder eine gerade Einlauf- noch Auslaufstrecke. MULTICAL® 303 darf keinem niedrigeren Druck als dem Umgebungsdruck (Vakuum) ausgesetzt sein.
Einbau-Empfehlungen
Kräftige Durchflussstörungen treten meist im Zusammenhang mit nicht vollständig geöffneten Ventilen und Pumpen sowie Mehrfachbögen auf. Die dazu unten aufgeführten minimalen Abstände haben sich bei der Installation von thermischen Energiezählern bewährt (Best-Practice-Ansatz):
| Minimal empfohlene Abstände | Ultraschall-Volumenmessteil DN 15 - 50 | |
|---|---|---|
| Bei nicht vollständig geöffneten Ventilen | 20 x DN | |
| Auf der Druckseite von Pumpen | 20 x DN | |
| Bei Mehrfachbögen | 5 x DN | |
