Generator impulsów
IPG 14
Kategorie produktowe
Generator impulsów do UNICO®, MTK, MTW & MTH
Woda
Woda pitna
Technika systemowa
Z przewodem
Impulse
Smart City
Smart Building
Korzyści
- Wyznaczanie ciągłego natężenia przepływu:
Niezawodne sterowanie procesem - Zintegrowana rezystancja ochronna:
Ochrona przed przeciążeniem
Zastosowanie

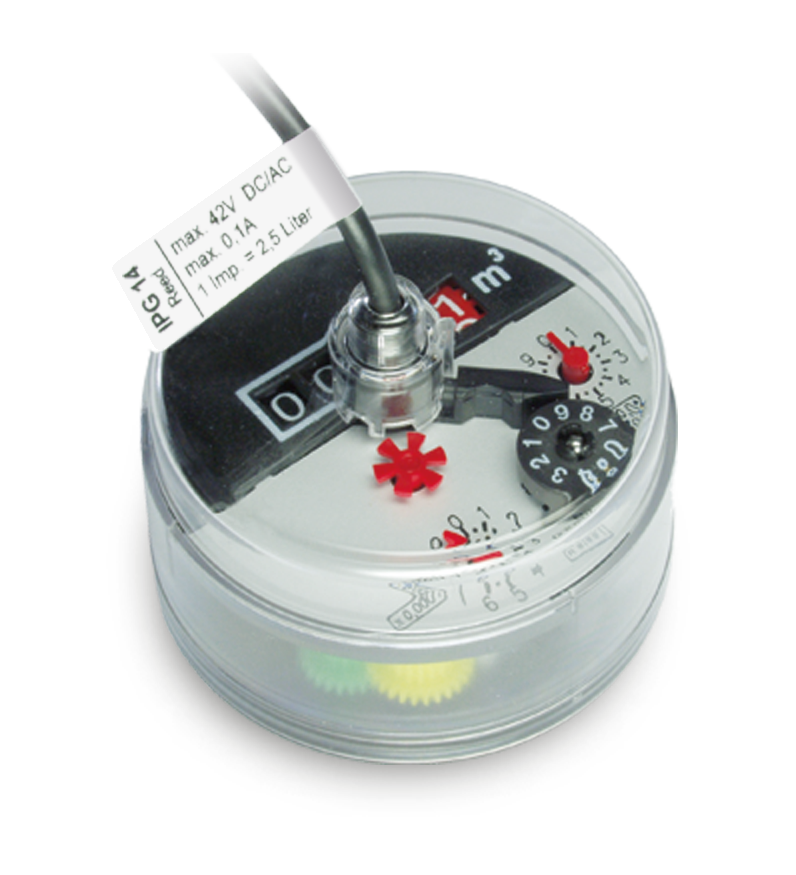

- Generator impulsów IPG14, znajdujący się w elementach do pomiaru objętości GWF, jest elementem składowym ciepłomierzy i wodomierzy GWF do zdalnego wskazywania, kolektorów impulsów, systemów przetwarzania impulsów / systemów długotrwałej akwizycji impulsów oraz przetworników częstotliwości
Pliki do pobrania
Cechy
- Generator impulsów o niskiej częstotliwości
- Bezpotencjałowy styk kontaktronu
- Dostępne różne wartości impulsów
- Duża liczba cykli przełączania
- Stopień ochrony IP67
Product information
Dane techniczne
| Element przełączający | Kontaktron | |
|---|---|---|
| Napięcie przełączania | Umax | maks. 42 V AC/DC |
| Prąd przełączania | Imax | 100 mA |
| Zdolność przełączeniowa | Pmax | 4 W |
| Rezystor | R | 18 Ohm |
| Przekrój poprzeczny przewodu | 0,14 mm2 | |
| Cykle przełączeniowe | app. 107 | |
| Wodomierz | Długość kabla | Izolacja | Graniczne wartości termiczne |
|---|---|---|---|
| UNICO® | 1,5 m / 3 m | PVC szary | maks. 90 °C |
| MTK, MTW | 1,5 m, 3 m, 5 m | PVC szary | maks. 90 °C / maks. 130 °C |
| MTH | 1,5 m, 5 m | TPE szary | maks. 130 °C |
Wartości impulsu
| Typ wodomierza | Rozmiar: qp/Qn | Rozmiar: Q3 | Wartość impulsu (1 impuls = ...litr) | |||||
|---|---|---|---|---|---|---|---|---|
| UNICO® | 0,6-1,5 | 1-2,5 | - | 0,25 | 1 | 2,5 | 10 | 25 |
| UNICO® | 2,5 | 4 | 1 | 2.5 | 10 | 25 | 100 | 250 |
| MTK, MTW, MTH | 1,5-6 | 2,5-10 | 11) | 2,5 | 10 | 25 | 100 | 250 |
| MTK, MTW, MTH | 10-15 | 16-25 | - | 2,5 | 10 | 25 | 100 | 250 |
1) Dostępne tylko w zakresie pomiarowym 1:25 / R40
Zastosowanie

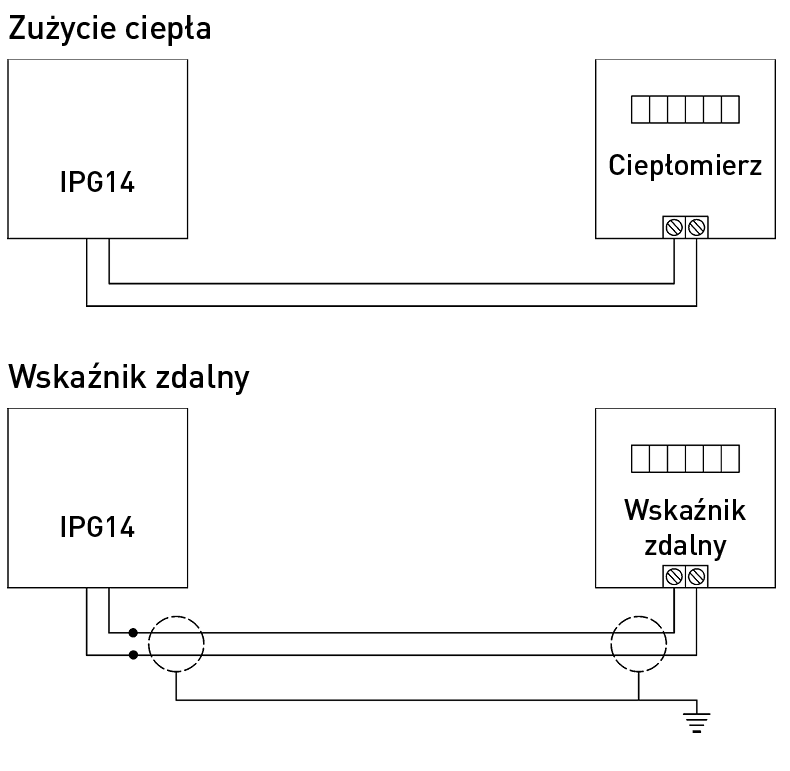

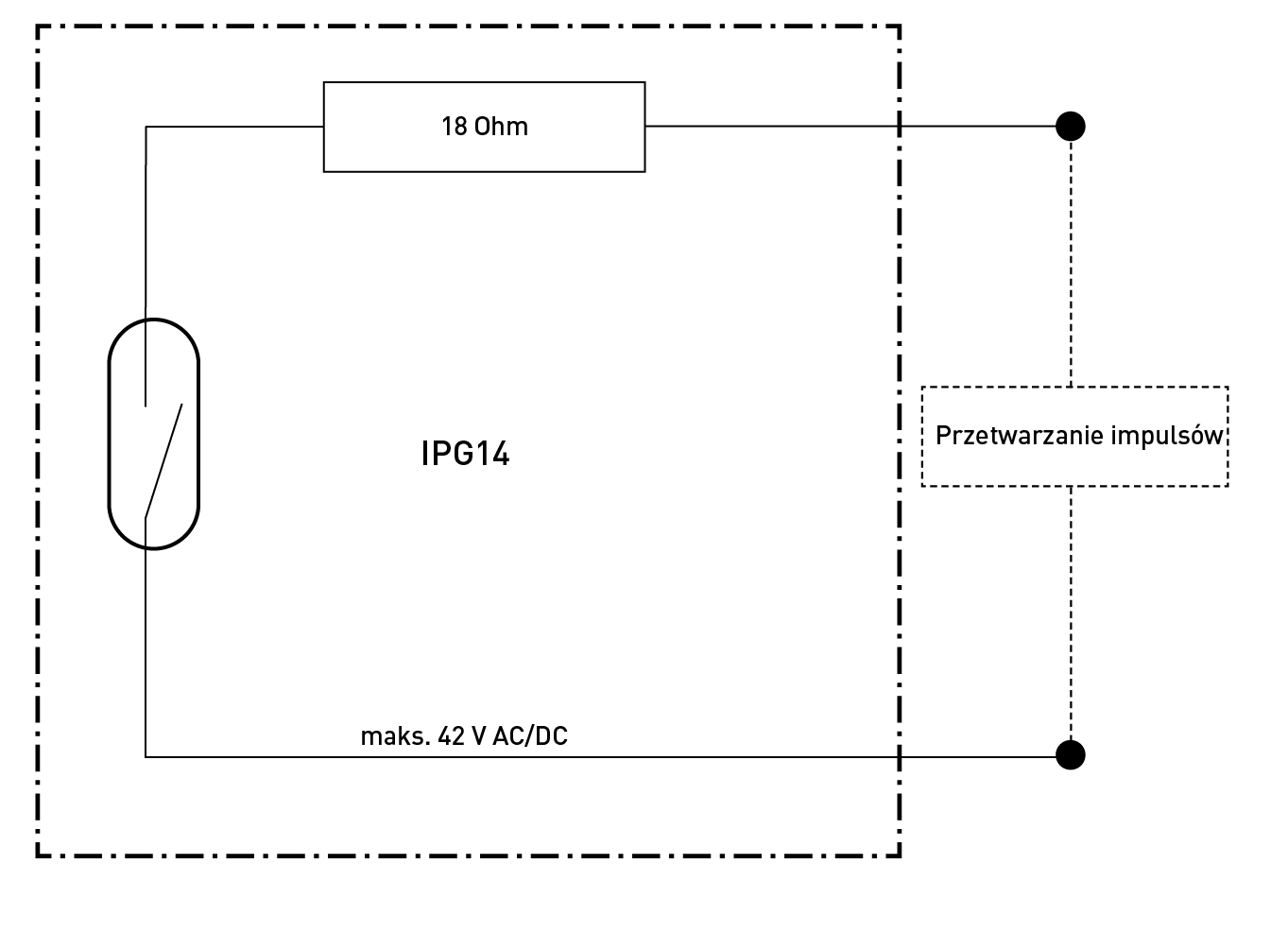

Schemat połączenia
Instalacja - zalecenia
Styk ciągły
Przełącznik kontaktronowy emituje impulsy o różnej długości w zależności od natężenia przepływu wody przez wodomierz. Styk ciągły może wystąpić również wtedy, gdy licznik rolkowy stoi w miejscu. Podłączone urządzenia muszą być odporne na styk ciągły lub należy zapewnić środki ochronne (styk ruchomy).
Duże odległości między kablami
Przy odległościach większych niż 100 m bez wzmacniacza sygnału zaleca się stosowanie kabli ekranowanych i skręcanych.
Patrz zalecenia dotyczace kabli dla elektryków - BAe20603
Zakłócenia transmisji impulsów
W przypadku wystąpienia zakłóceń podczas transmisji impulsów między generatorem impulsów a odbiornikiem impulsów (np. kabel znajduje się w tym samym kanale co kabel zasilający) zalecamy stosowanie kabli ekranowanych i skręcanych.
