Kompaktowy statyczny ciepłomierz i licznik chłodu
Superstatic 789
Kategorie produktowe
Kompaktowy statyczny ciepłomierz i licznik chłodu z zawansowanego kompozytu
DN 15, DN 20
Ciepłomierze / Chłodomierze
Smart Building
Korzyści
- Zasada oscylacji cieczy:
Wysoka stabilność i powtarzalność gwarantuje dokładne pomiary przez długi czas nawet w przypadku wody o złej jakości - Brak ruchomych części:
Niepodatny na zanieczyszczenia, pęcherzyki powietrza i ciecze o zmiennej lepkości - Zaawansowany kompozyt (PPA, 50% włókna szklanego):
Solidny i lekki
Zastosowanie
- Zaawansowane urządzenie dla systemów zarządzania budynkami
- Wszelkie zastosowania w ciepłownictwie i chłodnictwie miejskim, a także w automatyce mieszkaniowej
- Zoptymalizowany do pracy z roztworami glikolu i innych substancji
- Następca mechanicznychciepłomierzy wirnikowych
Opcje
- Wykonanie do odczytu lokalnego
(zasilanie na baterię o trwałości 6+1 lat lub 12+1 lat - Wykonanie z interfejsem M-Bus
(zasilanie poprzez M-Bus z baterią zasilania rezerwowego na 6+1 lat) - Wykonanie z WM-Bus (868 MHz, T-Mode)
(zasilanie na baterię o trwałości 6+1 lat lub 12+1 lat)
Cechy
- Średnica nominalna DN 15 lub DN 20
- Nominalne natężenie przepływu: qp 1,5 m3/h i 2,5 m3/h
- Ciśnienie robocze maks. PN 16 bar
- Zasilanie baterią o żywotności 6+1 lub 12+1, lub poprzez M-Bus z baterią zasilania rezerwowego
- Stopień ochrony czujnika przepływu IP68
- Złącza gwintowane
- Brak ruchomych części – brak zużycia
- Materiały odporne na korozję
- Licznik czyści się samodzielnie dzięki oscylacji cieczy
- Czujnik temperatury Pt 1 000 (2-przewodowy)
- 8-cyfrowy wyświetlacz LCD
- Pamięć nieulotna EEPROM
- Rejestr o pojemności 18 miesięcy (zapis energii i objętości ciepła i zimna)
- Klasa 2 EN 1434
Zgodność z europejską dyrektywą MID (o przyrządach pomiarowych)
Product information
Dane techniczne
| Licznik przepływu | |||||
|---|---|---|---|---|---|
| Średnica nominalna | DN | mm | 15 | 20 | 20 |
| Ciśnienie robocze | PN | bar | 16 | 16 | 16 |
| Wielkość gwintu na liczniku | G…A | Inch | ¾ | 1 | 1 |
| Wielkość gwintu - złącze gwintowane | R… | Inch | ½ | ¾ | ¾ |
| Nominalne natężenie przepływu | qp | m3/h | 1,5 | 1,5 | 1,5 |
| Maksymalne natężenie przepływu | qs | m3/h | 3 | 3 | 5 |
| Minimalne natężenie przepływu | qi | l/h | 15 | 15 | 15 |
| Dolna wartość progowa przepływu | l/h | 10 | 10 | 17 | |
| Kvs wartość (20 °C) | m3/h | 3,4 | 3,4 | 5,5 | |
| Strata ciśnienia przy qp | bar | 0,2 | 0,2 | 0,2 | |
| Temperatura maks. | °C | 110 | 110 | 110 | |
| Standardowy zakres pomiarowy | qi/qp | 1:100 | 1:100 | 1:100 | |
| Materiał | Komp. | Komp. | Komp. | ||
Kompozyt zaawansowany (PPA, 50% włókna szklanego)
| Wymiary | |||||
|---|---|---|---|---|---|
| Długość bez złączek króćców | L | mm | 110 | 130 | 130 |
| Wysokość całkowita | H | mm | 118,5 | 118,5 | 113,4 |
| Wysokość od osi rurociągu (z przelicznikiem) | C | mm | 90 | 90 | 87,3 |
| Wysokość od osi rurociągu (bez przelicznika) | B | mm | 54,5 | 54,5 | 52 |
| Głębokość licznika | D | mm | 91,8 | 91,8 | 91,8 |
| Przelicznik | mm | 110,2 x 78 | 110,2 x 78 | 110,2 x 78 | |
| Ciężar licznika | kg | 0,72 | 0,74 | 0,75 | |
Rysunek wymiarowy
Superstatic 789, qp 1,5 m3/h, L: 110 mm / 130 mm
Superstatic 789, qp 2,5 m3/h, L: 130 mm
Specyfikacja interfejsu M-Bus
| Protokół | Wired M-Bus (przewodowy), EN 13757 |
| Obciążenie standardowe M-Bus | 2 obciążenia standardowe (3 mA) |
| Standardowa szybkość transmisji | 2400 bodów |
| Standardowy zbiór danych | Numer seryjny, ilość energii (ciepła lub zimna), objętość, przepływ, moc, temperatury (zasilania, powrotu i różnica temperatury), czas pracy, data i godzina, wartości w kluczowych datach w roku (energii i objętości), wersja oprogramowania, wersja sprzętowa |

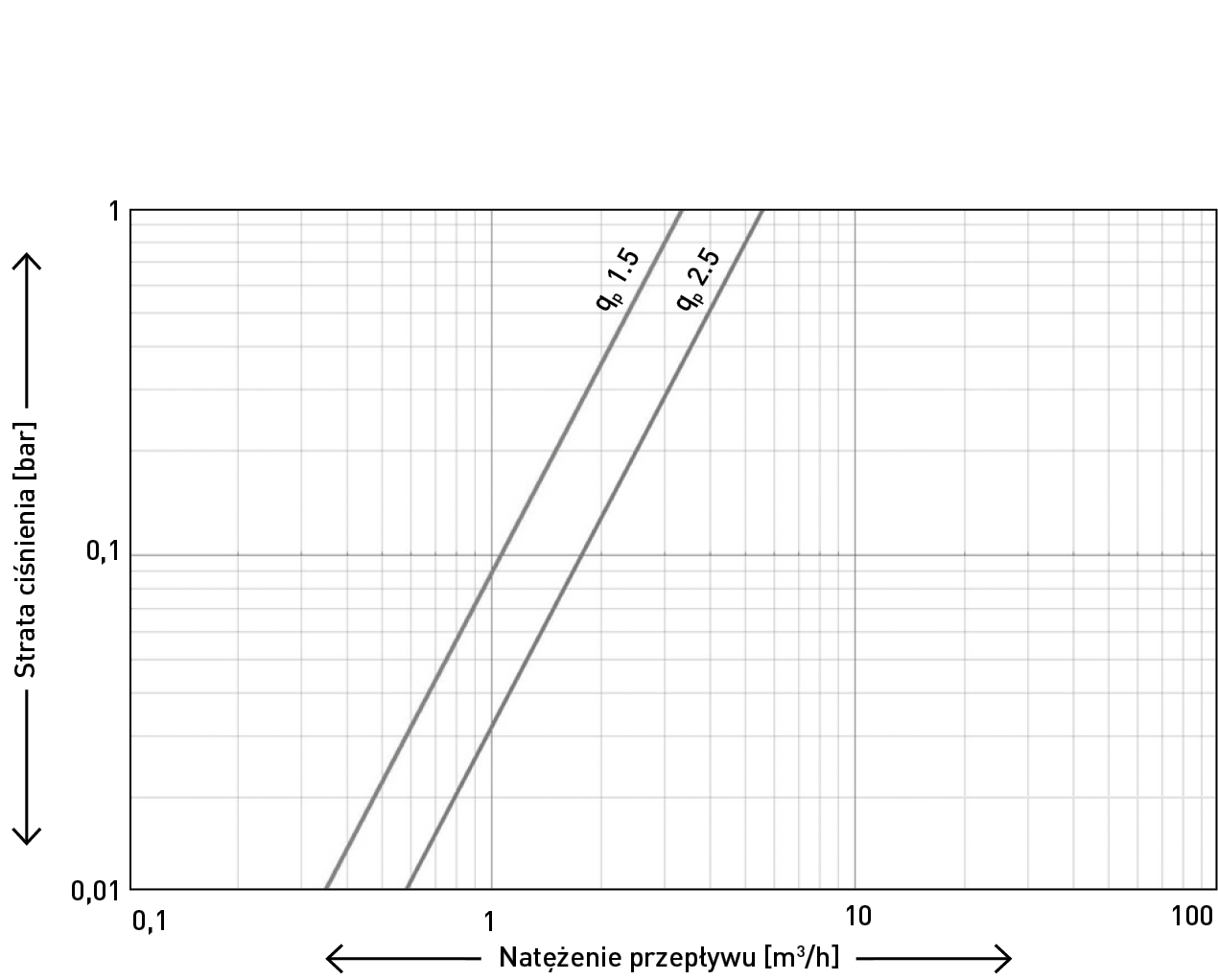

Krzywa typowej straty ciśnienia
Dane techniczne: Przelicznik, czujnik temperatury i czujnik przepływu
| Przelicznik | |
|---|---|
| Typ czujnika temperatury | 2-wire, Pt 1‘000 |
| Temperatura robocza | 5 do 55 °C |
| Temperatura robocza z modułem radiowym | 5 do 40 °C |
| Temperatura przechowywania i transportu | -10 do 60 °C |
| Zatwierdzony zakres temperatury | 0 do 110 °C |
| Zakres różnicy temperatur | 3 do 75 K |
| Czas reakcji | 0.5 K |
| Działka temperatury t (wyświetlacz) | 0.1 °C |
| Działka temperatury ∆t (wyświetlacz) | 0.01 K |
| Cykl pomiaru temperatury przy przepływie nominalnym | 10 s |
| Cykl pomiaru przepływu | Nieprzerwany |
| Klasa środowiskowa | Klasa C EN 1434, klasa E1, M1, dyr. 2004/22/WE |
| Klasa ochrony baterii | III |
| Żywotność baterii | 6+1 or 12+1-year |
| Jednostki wskazań | kWh, m3, °C, K |
| Rozdzielczość wyświetlacza LCD 8-cyfrowego | 99‘999‘999 kWh 999‘999,99 m3 |
| Stopień ochrony | IP65 |
| Połączenie kablowe między czujnikiem przepływu i przelicznikiem | 0.6 m, fixe |
| Czujnik temperatury | |
|---|---|
| Element czujnikowy | Pt 1'000 |
| Układ połączeń | 2-przewodowy |
| Średnica | Ø5.0 mm, M10x1 |
| Długość kabla | 1.5 m |
| Montaż | Zanurzeniowy bezpośredni |
| Czujnik przepływu | |
|---|---|
| Temperatura robocza | 5 do 90 °C |
| Stopień ochrony | IP68 |
| Zatwierdzenie klasy metrologicznej wg | EN 1434, klasa 2 |
Zasada działania oscylacyjnego czujnika przepływu

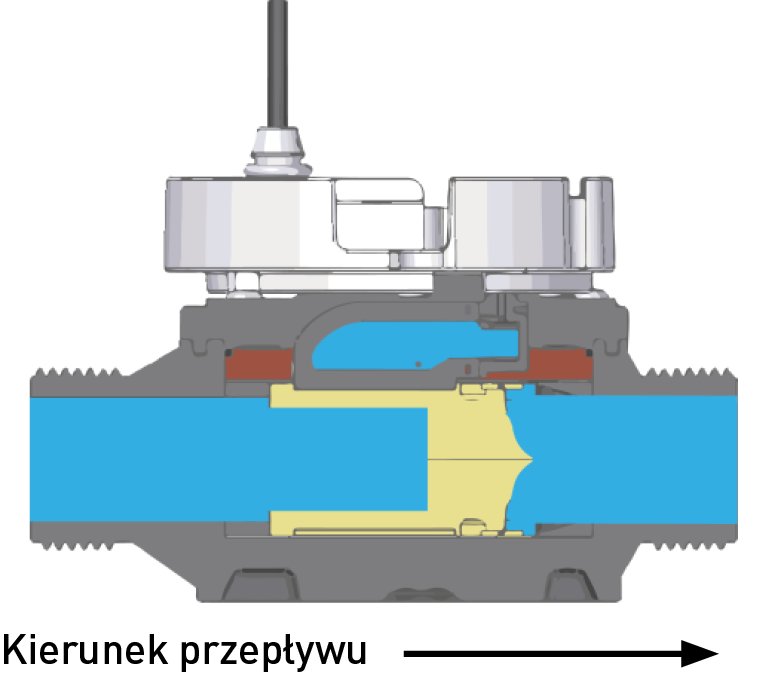

Rysunek 1:
Przekrój czujnika przepływu
Ciecz przepływa przez specjalny wkład – oscylator. Ciecz w oscylatorze jest doprowadzana do dyszy i przyspieszana do strugi swobodnej (oscylującej).
Wzdłuż dyszy struga kierowana jest w lewo lub w prawo do kanału. Ze względu na różnicę ciśnień powstającą w kanale, część cieczy przepływa do czujnika piezoelektrycznego powyżej, zaś reszta strumienia wraca do rurociągu. Ciśnienie cieczy padającej na czujnik generuje impuls elektryczny. Ciecz przepływa z powrotem do rury przez pętlę powrotną, zaś struga trafia do drugiego kanału. Ciecz z tego kanału przepływa na drugą stronę czujnika piezoelektrycznego i ponownie daje impuls elektryczny.
Rysunek 2:
Schemat oscylatora z oscylującym strumieniem (kolor CZERWONY)
Animowany widok z góry pokazuje strumień oscylacyjny i jego różnice w prędkości: Struga przyspieszana przez dyszę osiąga najwyższą prędkość – w kolorze czerwonym. Struga spowolniona – w kolorze niebieskim. Impulsy elektryczne generowane przez czujnik piezoelektryczny pod różnicą ciśnienia odpowiadają ruchowi i częstotliwości strugi oscylującej (proporcjonalnej do przepływu). Impulsy elektryczne są rejestrowane przez integrator połączony kablem z czujnikiem przepływu i przeliczane na przepływ.
Montaż
| Pipeline | Poziomy |  |
| Pionowy |  | |
| Odchylenie głowicy licznika: (montaż poziomo) | +/- 45° |  |
Licznik Superstatic 789 nie powinien być montowany po stronie, po której ciągła temperatura robocza cieczy przekracza 90 °C lub jest niższa niż 5 °C.
Długość odcinka prostego przed/za każdym przetwornikiem przepływu (EN 1434):
U3/D0 dla: L = 110 mm
U0/D0 dla: L = 130 mm

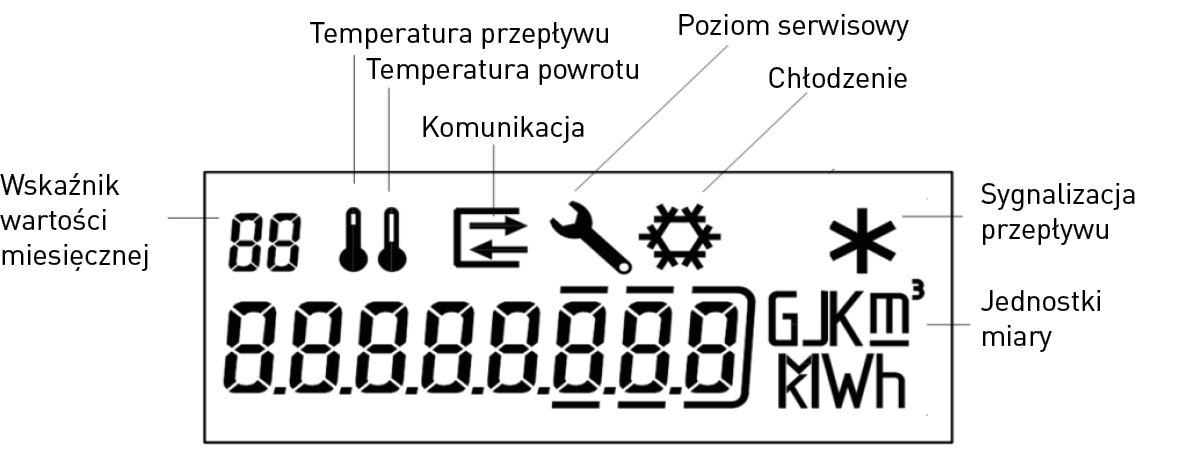

Wyświetlacz wielofunkcyjny
Wyświetlacz LCD licznika Superstatic 789 jest wskaźnikiem dużym i czytelnym, o wysokim kontraście. Można go obrócić o 360°.

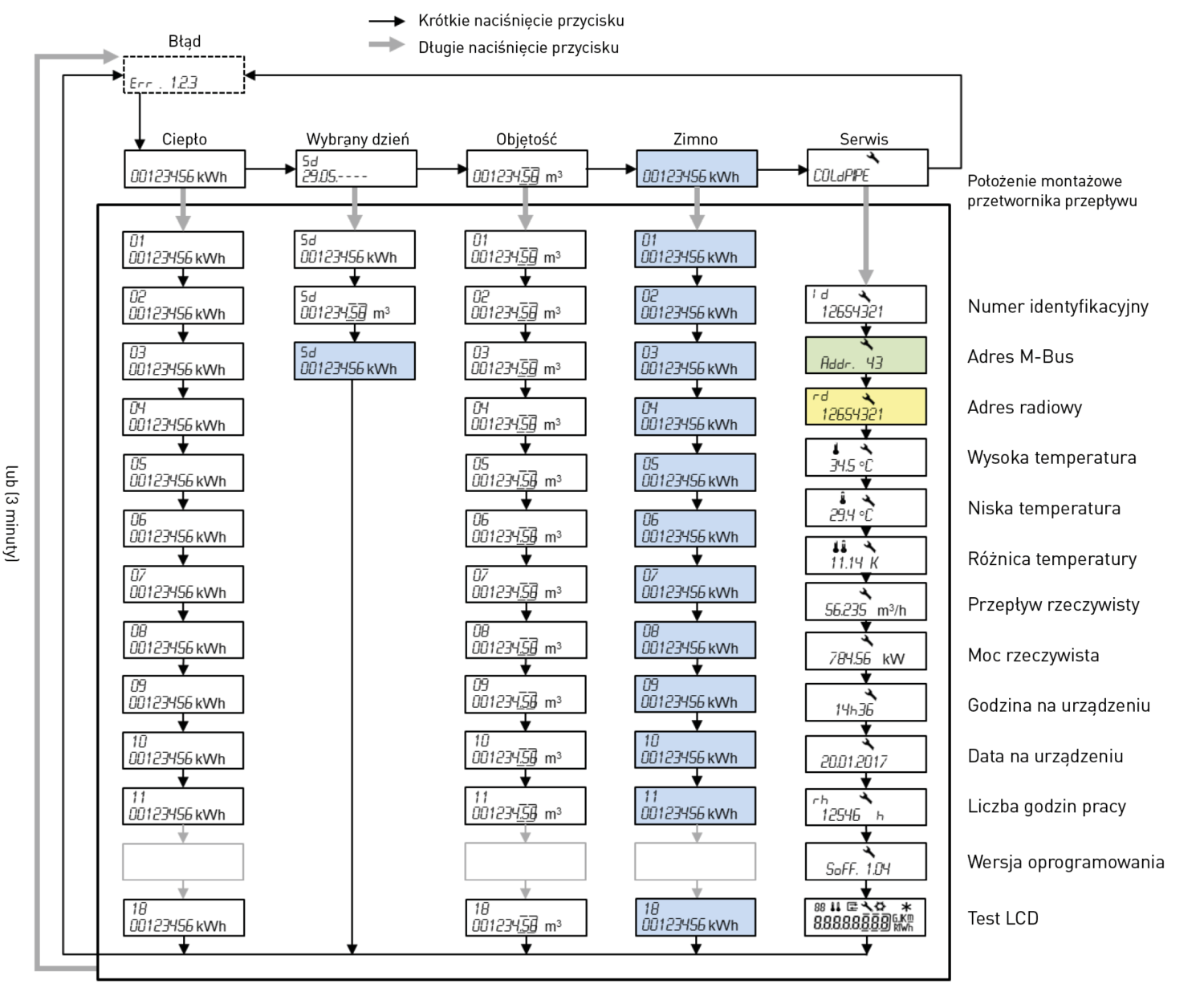

Sekwencje wyświetlania
Komunikaty o błędach:
Err 1 Przepływ większy niż 1,2 x qs lub uszkodzony przetwornik przepływu.
Err 2 Zmierzona temperatura poza zakresem lub uszkodzony czujnik temperatury.
