Wodomierz jednostrumieniowy
UNICOcoder® MP
Kategorie produktowe
Wodomierz jednostrumieniowy z interfejsem M-Bus EN 13757-2 do wody ciepłej do 90 °C
Woda
Woda pitna
Mechniczne
Z przewodem
M-Bus
Bezprzewodowe
wM-Bus,
LoRaWAN
Smart Building
Korzyści
- Mechaniczne liczydło bębenkowe o rozdzielczości 1 litr:
Skuteczne monitorowanie zużycia w zarządzaniu danymi energetycznymi - Przeniesienie efektywnego odczytu licznika:
Brak utraty danych i gwarancja bezpieczeństwa danych rozliczeniowych - Liczydło bez baterii:
Nieograniczony okres użytkowania - Wytrzymałe, wysokiej klasy materiały odporne na ścieranie:
Doskonała stabilność i niezawodność pomiarów - Pomiar małych natężeń przepływu:
Lepsza efektywność kosztowa
Zastosowanie
- Monitorowanie zużycia wody w całym budynku
- Montaż powierzchniowy
- Wodomierz z transmisją danych przez magistralę M-Bus
Opcje
- Urządzenia peryferyjne magistrali M-Bus
Pliki do pobrania
Cechy
- Suchobieżny wodomierz jednostrumieniowy ze sprzęgłem magnetycznym
- 8 bębenków na tarczy z 3 miejscami po przecinku
- Liczydło można obracać, aby uzyskać najlepszą pozycję odczytu
- Maksymalne ciśnienie robocze PN 16 bar
- Maksymalna temperatura robocza 90 °C
- Instalacja pozioma lub pionowa
- Wysokiej klasy materiały odporne na zużycie i korozję
- Filtr wlotowy
- Urządzenie nadające się do recyklingu
Zgodność z wymaganiami europejskiej dyrektywy urządzeń pomiarowych (MID)- Szeregowy interfejs magistrali M-Bus zgodny z normą EN 13757-2 i protokół magistrali M-Bus EN 13757-3
- Zasilanie z centralnej magistrali M-Bus
- Kabel połączeniowy, standardowa długość 1,5 m
Product information
Technologia GWFcoder®
Druga generacja
Sprawdzony system GWFcoder® pozwala na precyzyjny i niezawodny odczyt wskazania licznika mechanicznego i udostępnia dane za pomocą standardowych interfejsów. Bębenki numeryczne z trzema asymetrycznie rozmieszczonymi otworami o różnych długościach są odczytywane za pomocą pięciu światłowodów wyposażonych w diody świetlne (LED). W ten sposób można określić dokładną pozycję każdego bębenka i odczytać ją jako bezwzględną pozycję bębenka zakodowaną jako część protokołu za pośrednictwem interfejsu GWFcoder®.
W drugiej generacji GWF jeszcze bardziej udoskonalił niezawodną technologię inteligentnych wodomierzy, dzięki czemu obecnie odczytywanych jest 8 bębenków z cyframi (3 miejsca po przecinku), a zużycie mierzone jest z dokładnością do litra.
Dane techniczne
| Średnica nominalna | DN | mm | 15 | 20 | 20 | 20 |
| Ciśnienie nominalne | PN | bar | 16 | 16 | 16 | 16 |
| Gwint przyłączeniowy na wodomierzu | G...B | Scale | ¾ | 1 | 1 | 1 |
| Gwint przyłączeniowy na złączce | R... | Scale | ½ | ¾ | ¾ | ¾ |
| Nominalne natężenie przepływu | Q3 | m3/h | 2,5 | 2,5 | 2,5 | 4 |
| Maksymalne natężenie przepływu | Q4 | m3/h | 3,125 | 3,125 | 3,125 | 5 |
| Częściowe ograniczenie w pionie ±3% | Q2h | l/h | 50 | 50 | 50 | 80 |
| Częściowe ograniczenie w poziomie ±3% | Q2v | l/h | 100 | 100 | 100 | 160 |
| Minimalne natężenie przepływu w poziomie ±5% | Q1h | l/h | 31,3 | 31,3 | 31,3 | 50 |
| Minimalne natężenie przepływu w pionie ±5% | Q1v | l/h | 62,5 | 62,5 | 62,5 | 100 |
| Wartość Kvs | m3/h | 3 | 3 | 3 | 5 | |
| Temperatura | maks.°C | 90 | 90 | 90 | 90 | |
| Zakres pomiarowy w poziomie | R80 | R80 | R80 | R80 | ||
| Zakres pomiarowy w pionie | R40 | R40 | R40 | R40 | ||
Wymiary
| Wymiary i waga | ||||||
|---|---|---|---|---|---|---|
| Długość bez złączek | A | mm | 110 | 110 | 130 | 130 |
| Długość ze złączkami | mm | 184 | 202 | 222 | 222 | |
| Wysokość | B | mm | 94 | 94 | 94 | 94 |
| Wysokość od osi rury | C | mm | 76 | 76 | 76 | 76 |
| Głębokość instalacji od osi rury | W | mm | 43 | 43 | 43 | 43 |
| Masa bez złączek | ok., gr | 690 | 720 | 770 | 710 | |
| Masa ze złączkami | ok., gr | 830 | 950 | 1000 | 940 | |
Instalacja
| Rurociąg | poziomo |  |
| pionowo |  | |
| Głowica wodomierza | skierowana w górę |  |
| po bokach |  |
Środowisko i certyfikaty
| Komunikacja | |
|---|---|
| Dopuszczalna temperatura otoczenia UNICOcoder® MP | +5 °C do +55 °C |
| Zużycie prądu | maks. 2 obciążenia magistrali M |
| Interfejs magistrali M-Bus / Protokół | EN 13757-2/-3 |
| Standardowa prędkość transmisji | 2400 bodów |
| Klasa ochrony liczydła | IP67 |
| Certyfikaty | ||||
|---|---|---|---|---|
| Mosiądz UBA | x | x | x | x |
| KTW / W270 | x | x | x | x |
| WRAS (Typ: Unico2coder MP) | x | x | x | x |
| NSF-61-G (Typ: Unico2coder MP) | - | - | x1) | x1) |
1) tylko wykonanie NPSM 1“

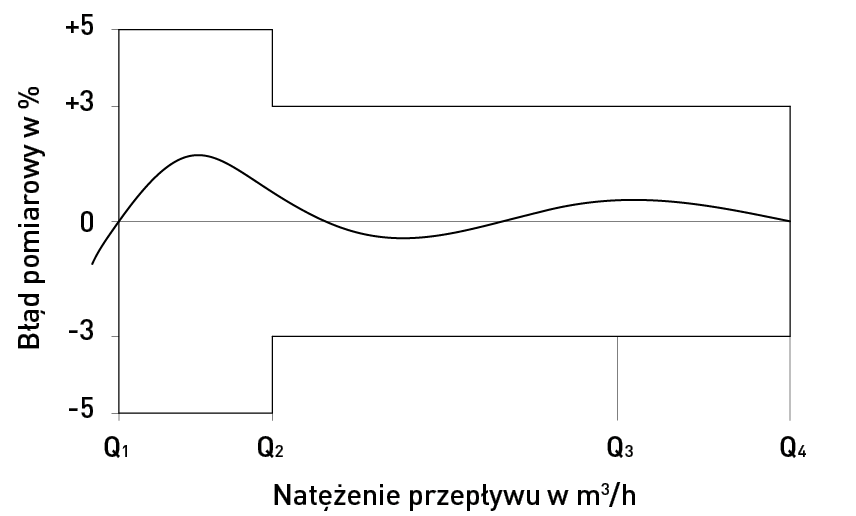

Krzywa błędu pomiaru

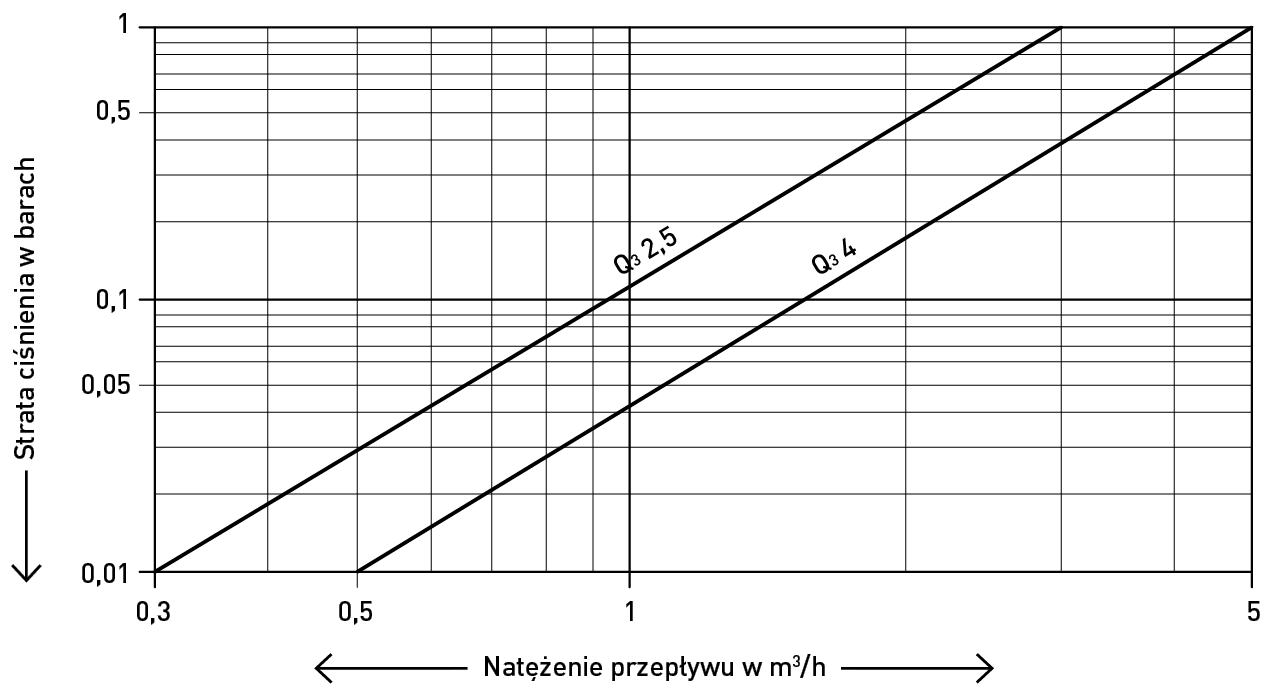

Typowa krzywa strat ciśnienia
