Compteur d'énergie thermique statique
Supercal 5S
Produkt Kategorien
Heizen / Kühlen
Compteur d'énergie thermique statique chaud/froid
DN 15 - DN 500
(Raccords filetés, raccords à brides DIN, raccords à brides ANSI)
Heizen / Kühlen
Ultrasonic
Wired
Impulse,
M-Bus,
Modbus,
BacNET
Smart Building
Ihre Vorteile
- Principe de l'oscillation fluidique:
Stabilité et répétabilité élevées pour une utilisation à long terme et précise, même en cas de mauvaise qualité de l'eau - Aucune pièce mobile:
Insensible à la saleté, aux bulles d’air et aux liquides à viscosité variable - Aucune section droite nécessaire jusqu’à DN 40 et seulement 3 DN nécessaires pour DN 50 et plus:
Haute flexibilité dans la planification du bâtiment - Calculatrice robuste et durable:
Construction particulièrement robuste du boîtier et des connexions mécaniques et électriques - Interface NFC:
Pour une configuration simplifiée et conviviale de la calculatrice sur site
Einsatzgebiete
- Appareil haut de gamme pour la gestion des bâtiments
- Toutes les applications dans les réseaux de chauffage et climatisation ou de l’immotique
- Convient parfaitement au glycol et autres mélanges
- En remplacement des compteurs de chaleur à roue à aubes mécaniques
Optionen
- Jusqu'à deux cartes optionnelles peuvent être installées, soit à l'usine, soit sur place, ou remplacées à:
- M-Bus selon la norme EN 13757
- BACnet MS/TP (RS485) / Modbus (RS485)1)
- 2 sorties analogiques, 0-20 mA, 4-20 mA, 0(2)-10 V DC1)
- Communication radio - wireless M-Bus
- D'autres modules suivront au fur et à mesure: Entrées analogiques, 2 sorties relais (état / impulsion), LON, LoRaWAN®
1) nécessite alimentation secteur
Eigenschaften
- Tête de mesure interchangeable
- Pièces de rechange courantes de qp 1 à 1500 m3/h
- Gamme complète de tuyaux qp 1 - 1500 m3/h
- Plage de débit dynamique: 1 : 100 à qp 1 - 25 m3/h ou 1 : 50 à qp 40 - 400 m3/h ou 1 : 25 à qp 800 - 1500 m3/h
- Indice de protection du capteur de débit IP68
- Pour tubes horizontaux, amont et aval, raccords filetés et à brides
- Saisie directe des impulsions de tension sans réflecteurs
- Effet autonettoyant grâce au principe de l'oscillation fluidique
- Matériaux résistants à la corrosion sans pièces mobiles (pas d’usure)
- Sonde de température Pt 500 (2 ou 4 fils)
- Électronique de calculatrice échangeable tout en conservant le câblage
- Grand écran à matrice de points éclairé (128 x 64 pixels)
- Fonctions de tarification et d'enregistrement de données librement configurables (jusqu'à 2'175 entrées)
- Batterie de 12+1 ans ou alimentation secteur pour une plus grande flexibilité
- Batterie de secours intégrée pour la partie métrologique
- Norme EN 1434 classe 2
- Conformité
suivant la Directive européenne sur les Instruments de Mesure (MID) ou Conformité selon la Directive Measurement Canada
Product information
Données techniques

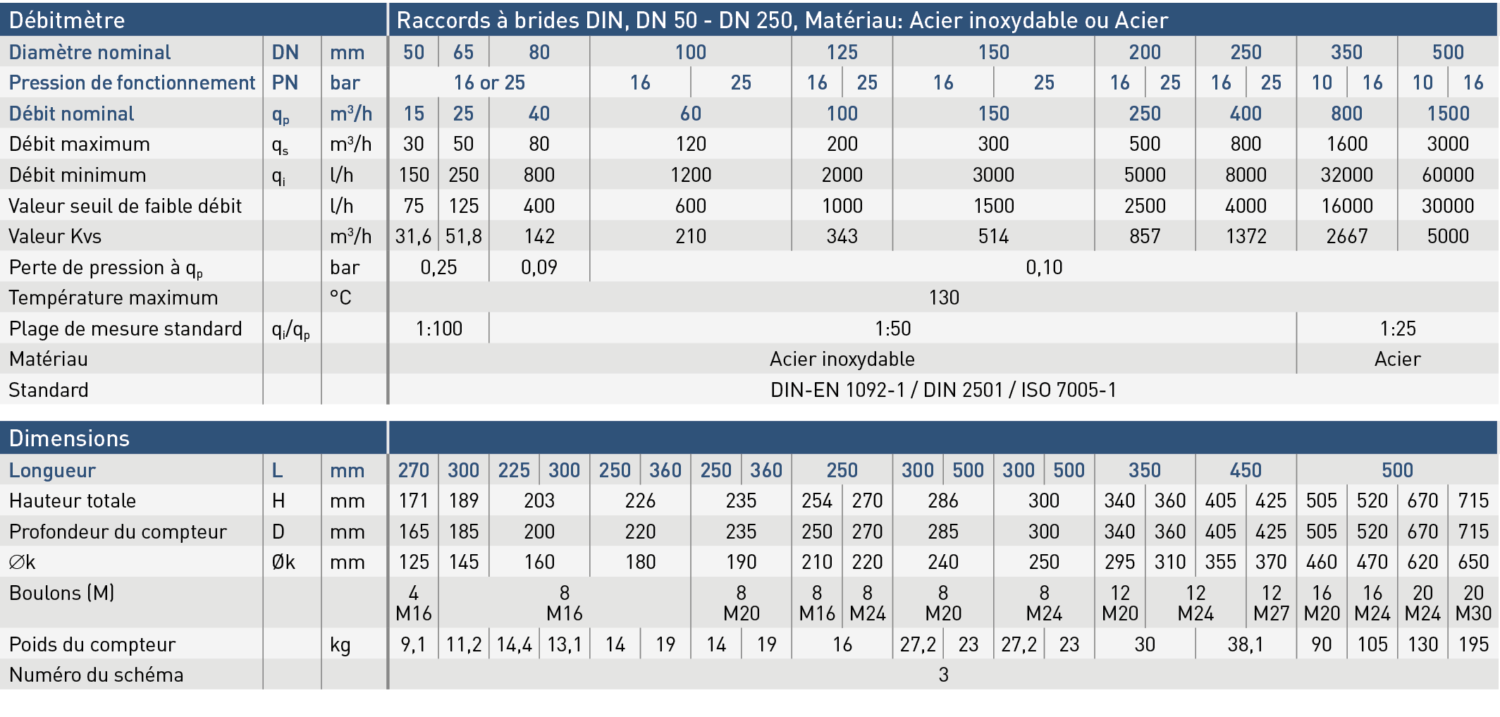

| Débitmètre | Raccords filetés, G ¾’’ - G 2” (DN 15 - 40) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre nominal | DN | mm | 15 | 20 | 15 | 20 | 25 | 40 | ||
| Pression de fonctionnement | PN | bar | 16 ou 25 | |||||||
| Raccordement fileté sur le compteur | G…A | Pouces | ¾ | 1 | ¾ | 1 | 1¼ | 2 | ||
| Raccordement fileté sur le raccord | R… | Pouces | ½ | ¾ | ½ | ¾ | 1 | 1½ | ||
| Débit nominal | qp | m3/h | 1 | 1.5 | 2.5 | 3.5 | 6 | 10 | ||
| Débit maximum | qs | m3/h | 2 | 3 | 5 | 7 | 12 | 20 | ||
| Débit minimum | qi | l/h | 10 | 15 | 25 | 35 | 60 | 100 | ||
| Valeur seuil de faible débit | l/h | 4 | 10 | 15 | 30 | 50 | ||||
| Valeur Kvs | m3/h | 2.09 | 2.06 | 5.44 | 5.21 | 7.46 | 13.4 | 20.9 | ||
| Perte de pression à qp | bar | 0.20 | 0.25 | 0.09 | 0.25 | 0.16 | 0.25 | |||
| Température maximum | °C | 130 | ||||||||
| Plage de mesure standard | qi/qp | 1:100 | ||||||||
| Matériau | Laiton | |||||||||
| Standard | EN ISO 228-1 | |||||||||
| Dimensions | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Longueur | L | mm | 110 | 190 | 110 | 190 | 260 | 300 | ||
| Hauteur totale | H | mm | 79 | 105 | 122 | |||||
| Profondeur du compteur | D | mm | 125 | 78 | ||||||
| Poids du compteur | kg | 2.9 | 3.2 | 2.9 | 3.2 | 3.5 | 4.5 | |||
| Numéro du schéma | 1 | 2 | ||||||||
| Débitmètre | Raccords à brides ANSI, NPS 2 - NPS 8 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Diamètre nominal de la canalisation | NPS | Pouce | 2 | 2½ | 3 | 4 | 5 | 6 | 8 |
| Classe | 150 | ||||||||
| Débit nominal | qp | m3/h | 15 | 25 | 40 | 60 | 100 | 150 | 250 |
| Débit maximum | qs | m3/h | 30 | 50 | 80 | 120 | 200 | 300 | 500 |
| Débit minimum | qi | l/h | 150 | 250 | 800 | 1200 | 2000 | 3000 | 5000 |
| Valeur seuil de faible débit | l/h | 75 | 125 | 400 | 600 | 1000 | 1500 | 2500 | |
| Valeur Kvs | m3/h | 31.6 | 51.8 | 142 | 210 | 343 | 514 | 857 | |
| Perte de pression à qp | bar | 0.25 | 0.09 | 0.10 | |||||
| Température maximum | °C | 130 | |||||||
| Plage de mesure standard | qi/qp | 1:100 | 1:50 | ||||||
| Matériau | Fonte sphéroïdale | Acier inoxydable | |||||||
| Standard | ASME B16.42-2016 | ASME B16.5-2003 | |||||||
| Dimensions | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Longueur | L | mm | 270 | 300 | 360 | 250 | 300 | 350 | |
| Hauteur totale | H | mm | 167 | 190 | 210 | 233 | 258 | 283 | NA |
| Profondeur du compteur | D | mm | 150 | 180 | 190 | 230 | 255 | 280 | 298.5 |
| Øk | Øk | mm | 120.7 | 139.7 | 152.4 | 190.5 | 215.9 | 241.3 | 298.5 |
| Boulons | 4 | 8 | |||||||
| Poids du compteur | kg | 9.8 | NA | 15.7 | 17.1 | 17.4 | 27.6 | NA | |
| Numéro du schéma | 3 | ||||||||
| Débitmètre | Raccords à brides DIN, DN 50 - DN 250, Matériau: Acier inoxydable ou Acier | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre nominal | NPS | mm | 25 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| Pression de fonctionnement | PN | bar | 16 or 25 | 16 | |||||||
| Débit nominal | qp | m3/h | 3.5 | 6 | 10 | 15 | 25 | 40 | 60 | 100 | 150 |
| Débit maximum | qs | m3/h | 7 | 12 | 20 | 30 | 50 | 80 | 120 | 200 | 300 |
| Débit minimum | qi | l/h | 35 | 60 | 100 | 150 | 250 | 800 | 1200 | 2000 | 3000 |
| Valeur seuil de faible débit | l/h | 15 | 30 | 50 | 75 | 125 | 400 | 600 | 1000 | 1500 | |
| Valeur Kvs | m3/h | 7.46 | 13.4 | 20.9 | 31.6 | 51.8 | 142 | 210 | 343 | 514 | |
| Perte de pression à qp | bar | 0.16 | 0.25 | 0.09 | 0.1 | ||||||
| Température maximum | °C | 130 | |||||||||
| Plage de mesure standard | qi/qp | 1:100 | 1:50 | ||||||||
| Matériau | Laiton | Fonte sphéroïdale | |||||||||
| Standard | DIN-EN 1092-1 / DIN 2501 / ISO 7005-3 | DIN-EN 1092-1 / DIN 2501 / ISO 7005-1 | |||||||||
| Dimensions | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Longueur | L | mm | 260 | 300 | 270 | 300 | 360 | 250 | 300 | ||
| Hauteur totale | H | mm | 134 | 157 | 171 | 189 | 203 | 226 | 254 | 286 | |
| Profondeur du compteur | D | mm | 115 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | |
| Øk | Øk | mm | 85 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | |
| Boulons (M) | 4 (M12) | 4 (M16) | 8 (M16) | 8 (M20) | |||||||
| Poids du compteur | kg | 5.4 | 8.1 | 9.1 | 11.2 | 13.1 | 19 | 16 | 27.2 | ||
| Numéro du schéma | 3 | ||||||||||

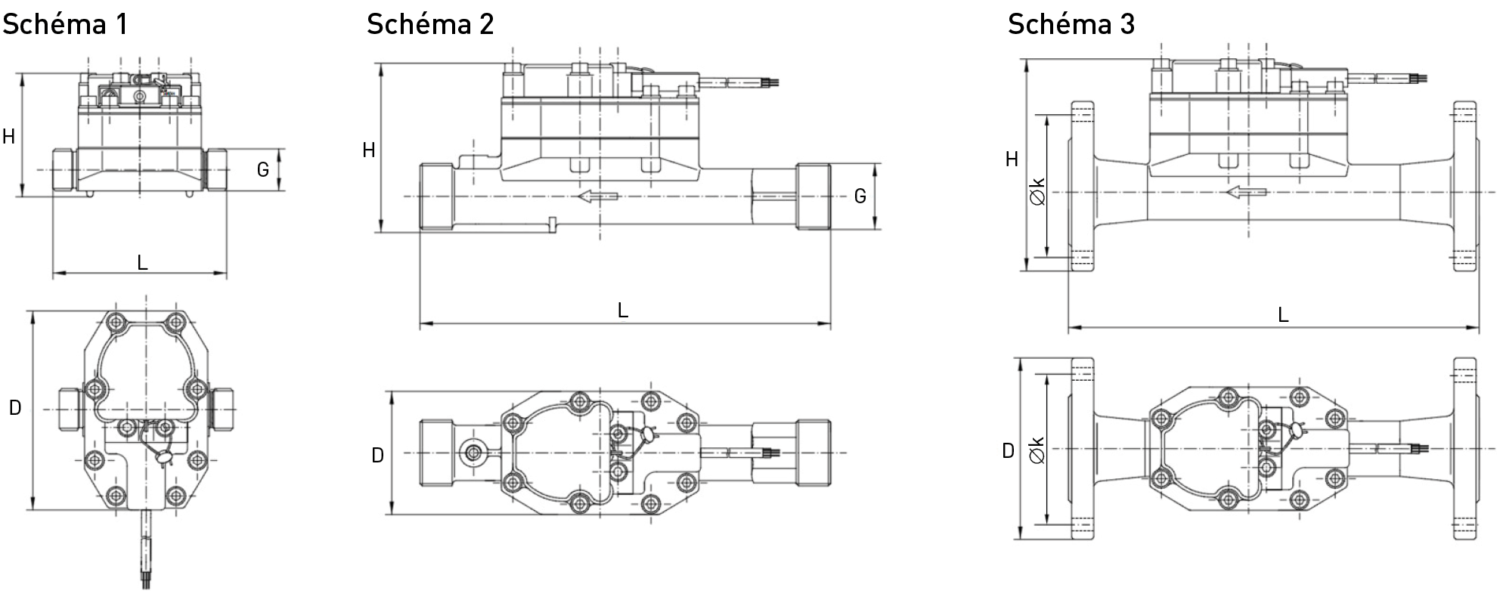

Schéma dimensionnel

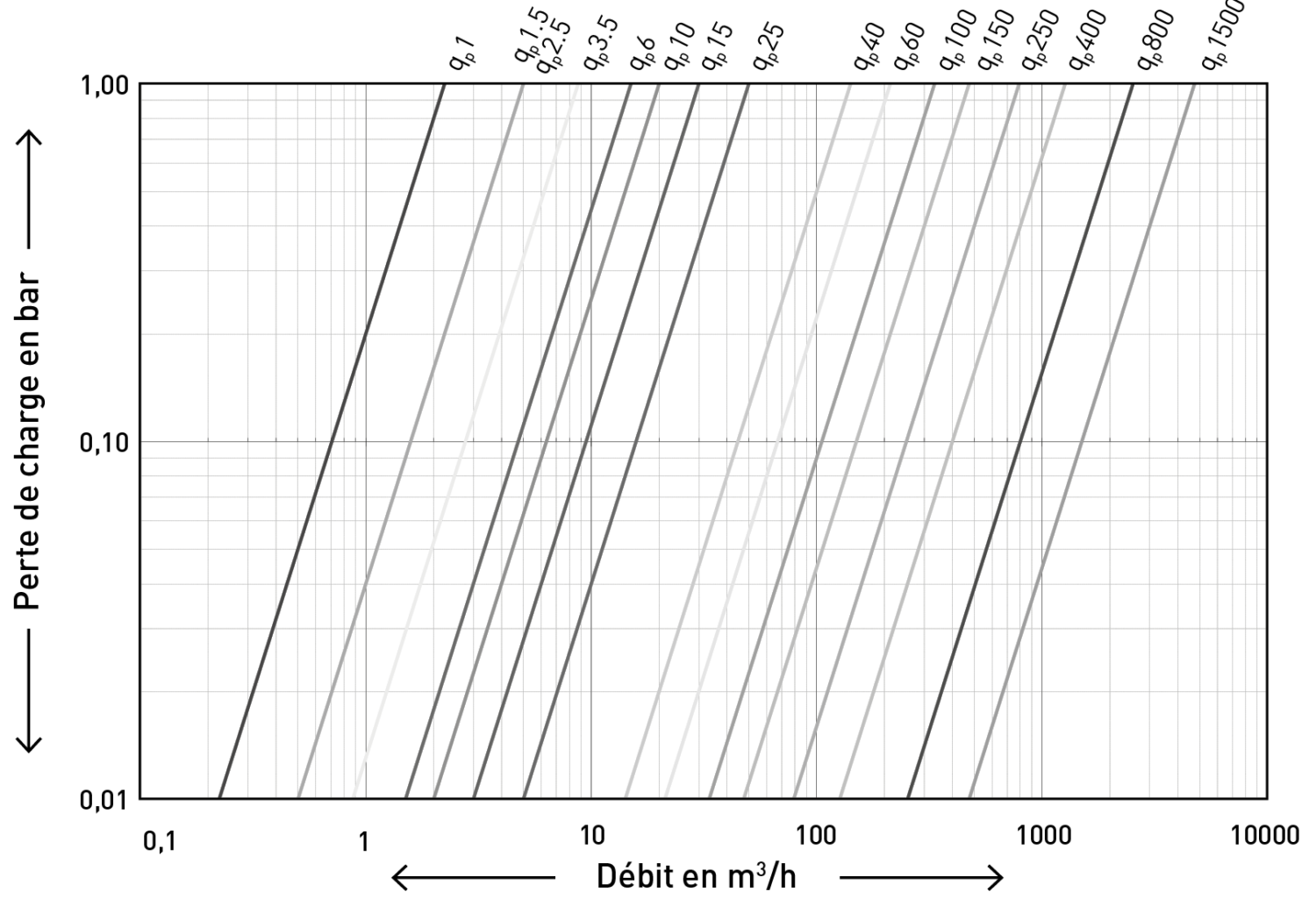

Courbe type de perte de charge
Calculateur
| Calculateur | |
|---|---|
| Dimensions (HxPxL) | 162 x 143 x 54 mm |
| Classe d'environnement C | E1/M1 |
| Type de capteur de température | 2 et 4 fils, Pt 500 |
| Plage de température absolue | -20 °C à 200 °C |
| Plage de température admissible | 1 °C à 200 °C |
| Différence de température absolue | 1 K à 150 K |
| Homologation différence de température | 3 K à 150 K |
| Limite de réponse | 0.2 K |
| Résolution de température t (affichage) | 0.1 °C |
| Résolution de température Δt (affichage) | 0.01 K |
| Précision des mesures | Mieux que les exigences selon la norme EN1434-1 |
| Mesure de la température du cycle de mesure - Fonctionnement à piles (D-cell) - Fonctionnement sur le réseau | 10 s – 30 s (dépend du débit) 3 s – 30 s (dépend du débit) |
| Température ambiante en fonctionnement | 5 °C à 55 °C |
| Température de transport et de stockage | -20 °C à 70 °C (dry environment) |
| Humidité ambiante | <93% l'humidité relative |
| Écran | Écran matriciel éclairé (si alimenté par le secteur) (128 x 64 pixels) |
| Unités d'affichage | 9 chiffres, MWh, m3, °C, K |
| Entrées d'impulsions supplémentaires | Énergie ou volume |
| Indice de protection | IP65 conformément à la norme IEC 60529 |
| Options d'alimentation électrique | Batterie D-cell (de 12+1 ans durée de vie) OU Secteur, 100-240 V AC, 50/60 Hz OU Secteur, 12-42 V DC ou 12-36 V AC |
| 2 entrées d'impulsion supplémentaires | Max. 200 Hz, 0-30 V DC |
| 2 sorties impulsionnelles open collector | Max. 200 Hz, 0-30 V DC |
| Interface optique | Selon IEC 62056-21:2002 |
| Interface NFC | Selon ISO/IEC 14443 Type A |
| Interface M-Bus | Selon EN 13757-2/3 Vitesses de transmission: 300 to 9’600 Bit/s 1 unité de charge M-Bus standard (1,5 mA) |
Capteur de température
| Elément capteur | Pt 500 |
| Schéma de raccordement | 2 et 4 fils |
| Longueur d’installation | Dépend de la taille du compteur |
Capteur de débit
| Plage de température admissible | 5 °C à 130 °C |
| Température ambiante | 5 °C à 55 °C |
| Température de stockage | -25 °C à 70 °C |
| Indice de protection | IP68 |
Installation
| Pipeline: | horizontal |  |
| vertical |  | |
| Tête de compteur: (pour installation horizontale) | +/- 45° |  |
Le principe du capteur de débit à oscillateur fluidique
La partie principale du débit traverse une buse de Venturi dans la conduite, créant la pression différentielle pour contourner l’autre partie du débit à travers l'oscillateur fluidique.
Dans l'oscillateur, le liquide est conduit vers une buse et accéléré vers un jet. En face de la buse, le jet est redirigé vers la gauche ou vers la droite dans un canal qui monte vers la tête du capteur équipé d'un capteur piézoélectrique. La pression du liquide sur le capteur crée une impulsion électrique. Le liquide revient dans la conduite par une boucle de retour et redirige le jet vers l’autre canal où l’action est répétée et l’oscillation du fluide est créée. La fréquence de cette oscillation est linéaire et proportionnelle au débit volumique. Un avantage supplémentaire est l’auto-nettoyage en raison du caractère oscillant.
La vue animée du dessus de l'oscillateur montre les différences de vitesse du liquide. Le jet accéléré par la buse ayant la vitesse la plus élevée en rouge, vitesse lente en bleu.
