Contador de agua
sonico® EDGE
Categorías de productos
Desarrollado para la medición altamente precisa del caudal de agua potable, industrial y de servicio.
Agua
Hidrología,
Agua potable
Aguas residuales
Ultrasónico
Cableado
Impulse,
Modbus
Dispositivos
Smart Infrastructure
Smart City
Smart Industry
Sus ventajas
- La tecnología 4D® es la mejor de su clase midiendo caudales altos y bajos (DN50: Caudal de arranque 0,005 m3/h, > 90 m3/h).
Detección inmediata de fugas y errores en la red, adecuado para manejar el caudal para combatir incendios. - Máxima flexibilidad de instalación.
Mediciones fiables en todo el rango de caudales, independientemente de las condiciones de instalación. No se necesitan tramos de tubería recta incluso después de codos de 90 °, válvulas o bombas. - Precisión por diseño: la tecnología 4D® maximiza el rango de medición a hasta R1000.
La mayor precisión en todo el perfil de caudal conlleva a un rango dinámico de vanguardia. - Tubo de medición homogéneo en forma de 4D con sensores sin contacto con el agua y sin obstáculos ni cavidades.
La mínima pérdida de presión mejora la alta capacidad de medición y minimiza los costos de operación. Los sensores secos aumentan la vida útil del medidor, la fiabilidad y la resistencia a la suciedad.
Aplicaciones
- Medición de agua, por ejemplo, agua potable o agua cruda (reservorios, estaciones de bombeo, etc.)
- Adecuado para condiciones de instalación difíciles, como la instalación directamente antes o después de codos de 90 °, válvulas o bombas
- El proceso de medición no requiere ninguna conexión a tierra, no influye en la precisión/ repetibilidad de la medición
Descargas
Enlaces
Video 4D Technology 4-20mA Module Pulse Module Eco Module ModBus Module LoRaWAN Starter Kit (EN)Características
- Mínima pérdida de presión <0,04 bar
- U0/D0, sin necesidad de acondicionadores de caudal
- Clasificaciones de presión de hasta PN16
- Medición de caudal bidireccional
- Rango de temperatura medio de 0,1 °C a + 50 °C
- Temperatura ambiente de -20°C a + 70°C
- Grado de protección IP68
- A prueba de manipulaciones
- Medición integrada de la temperatura del agua
- Detección de aire
- Fuente de alimentación externa
- Detección automática de la dirección del flujo aprobada según WELMEC 7.2 European Legal Metrology
Product information
Canal de medición 4D
Debido al diseño único de tubo en forma 4D y la tecnología 4D implementada®, la medición es independiente al perfil de caudal. Los sensores secos garantizan un rendimiento de medición altamente preciso y fiable durante toda la vida útil del medidor.
El núcleo de medición en forma 4D permite la instalación del medidor directamente detrás de una curvatura / codo de 90 ° o una válvula sin conductos rectos de entrada o salida. Esta flexibilidad se traduce en costos mínimos de instalación, ya que no hay que tener en cuenta ningún trabajo adicional in situ.
SONICO® EDGE – desarrollado y producido en Alemania y Suiza. El sistema acústico inverso de tiempo patentado por GWF permite un nuevo nivel de medición, donde no se ve afectada la repetibilidad por perturbaciones de caudal, interferencias electromagnéticas o de puesta a tierra o por la conductividad del agua.
Comunicación máxima
La plataforma 4D technology® admite una interfaz de comunicación de campo cercano (NFC) que garantiza una conexión continua durante toda la vida útil del producto.
A la interfaz de comunicación NFC flexible se le puede acoplar uno de los siguientes módulos de comunicación disponibles:
> Pulso: Salida de impulsos (0,1 l; 1 l; 10 l; 100 l; 1000 l) ajustable
> Analógico: Salida 4-20 mA configurable para medidas unidireccionales o bidireccionales
> ECO E1 o E2: Interfaz de datos seriales de baja potencia (por ejemplo, para conectar un módem NB-IoT)
> Modbus: Protocolo Modbus RTU/ASCII con datos de caudalímetro ampliados
Datos técnicos según certificación MID/OIML
| Caudal nominal | DN | mm | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| Q3 / Q1 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | ||
| Caudal de arranque | Qstart | l/h | 25 | 50 | 80 | 200 | 300 | 450 | 600 |
| Caudal de arranque | V'start | m/s | 0,0047 | 0,0042 | 0,0042 | 0,0045 | 0,0040 | 0,0060 | 0,0050 |
| Límite inferior del rango de medición ± 5 % | Q1 | m3/h | 0,04 | 0,10 | 0,16 | 0,40 | 0,63 | 0,63 | 1 |
| Límite inferior del rango de medición ± 5 % | V1 | m/s | 0,0076 | 0,0084 | 0,0083 | 0,0089 | 0,0084 | 0,0084 | 0,0084 |
| Rango de transición ± 2 % | Q2 | m3/h | 0,06 | 0,16 | 0,26 | 0,64 | 1,01 | 1,0 | 1,60 |
| Rango de transición ± 2 % | V2 | m/s | 0,012 | 0,013 | 0,013 | 0,014 | 0,013 | 0,013 | 0.013 |
| Carga continua permitida ± 2 % | Q3 | m3/h | 40 | 100 | 160 | 400 | 630 | 630 | 1000 |
| Carga continua permitida ± 2 % | V3 | m/s | 7,57 | 8,41 | 8,35 | 8,91 | 8,37 | 8,37 | 8,35 |
| Sobrecarga | Q4 | m3/h | 50 | 125 | 200 | 500 | 788 | 788 | 1250 |
| Sobrecarga | V4 | m/s | 9,47 | 10,51 | 10,44 | 11,14 | 10,46 | 10,46 | 10,44 |
| Carga máxima | Qmax | m3/h | 90 | 200 | 300 | 600 | 1100 | 1100 | 1500 |
| Carga máxima | Vmax | m/s | 17,04 | 16,82 | 15,66 | 13,37 | 14,61 | 14,61 | 12,53 |
| Presión nominal | PN | bar | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
Precisión de la medición de la tecnología 4D®
La tecnología 4D® ofrece un rango de medición R1000 y es extremadamente robusta frente a los cambios en el perfil de caudal causados por curvas, codos, válvulas o bombas. Gracias al principio de medición de acústica de tiempo invertido patentado, se logra una repetibilidad de medición única. Esto es independiente de las condiciones de caudal, las perturbaciones electromagnéticas o de puesta a tierra y la conductividad del medio.
Precisión industrial
Además de la calibración MID/OIML, GWF ofrece calibraciones industriales acreditadas conforme a la norma ISO 17025 en la gama de caudales de 0,005 m3/h a 600 m3/h.
Basada en la tecnología GWF 4D-Technology®, una calibración industrial da como resultado una incertidumbre de medición de hasta ±0,2% de la velocidad medida ±0,5mm/s.
Curva de pérdida de presión típica
El tubo de medición homogéneo en forma de 4D garantiza una pérdida de presión mínima (<0,04 bar a DN50 @ Q3), ofreciendo la mayor fiabilidad y al mismo tiempo con los costos de operación más bajos.
Contenido de la pantalla LCD
| 1. Indicador de unidad de volumen (digital) | 8. Dirección del flujo principal |
| 2. Líneas relevantes no facturables | 9. Símbolo de nivel de batería |
| 3. Volumen | 10. Icono de alarma del sistema |
| 4. Zona tarifaria 1 | 11. Flecha de dirección del flujo real |
| 5. Zona tarifaria 2 | 12. Caudal |
| 6. Estado de la conexión de radio | 13. Indicador de unidad de caudal (digital) |
| 7. Información sobre el modo de prueba |

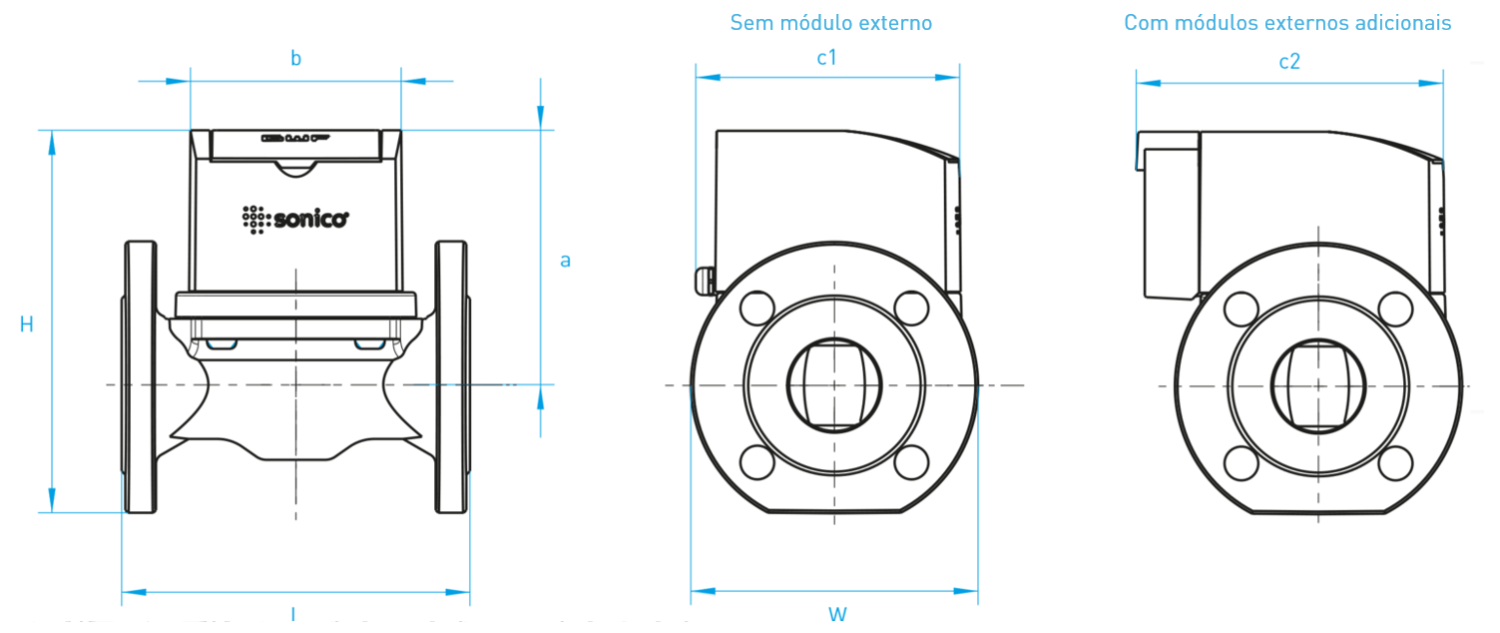

Dimensiones y peso
| Tamaño nominal (mm) | Tamaño nominal (Pulg) | L (mm) | H (mm) | W (mm) | a (mm) | b (mm) | c1 (mm) | c2 (mm) | Peso (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 2 | 200 | 220 | 165 | 147 | 122 | 152 | 177 | 13 |
| 80 | 3 | 200 | 250 | 200 | 158 | 122 | 152 | 177 | 16 |
| 100 | 4 | 250 | 270 | 220 | 169 | 122 | 152 | 177 | 21 |
| 150 | 6 | 300 | 336 | 285 | 202 | 122 | 152 | 177 | 33 |
| 200 | 8 | 350 | 395 | 340 | 234 | 122 | 140 | 177 | 60 |
| 250 | 10 | 450 | 425 | 410 | 241 | 122 | 152 | 177 | 82 |
| 300 | 12 | 500 | 475 | 460 | 252 | 122 | 152 | 177 | 115 |
| Conexión | Norma de Bridas: EN1092-1 PN 16, consultar por otras a petición | ||||||||
Materiales
Canal de medición:
> Hierro fundido gris recubierto de polvo y KTL
Adaptadores de medición:
> Hierro fundido gris recubierto de polvo y KTL
Sello IP68:
> Marco de acero atornillado con vidrio y junta plana
Envolvente:
> ASA Luran plástico
Aprobaciones
Conformidad CE selon:
> 2014/32/EU (MID) (2019)
> OIML R49:2013 (2019)
Aprobaciones agua potable:
> KTW / W270 (2019)
> SVGW
> NSF-61
> WRAS
Fuente de alimentación
SONICO® EDGE se puede operar a través de la red (con un adaptador de CC adecuado) o mediante
una fuente de batería externa1.
Datos de la red eléctrica:
> Voltaje de entrada: 24 V DC ± 10 %
> Corriente de carga máxima: 250 mA
> La batería de respaldo integrada (UPS2) garantiza una medición autónoma durante 24 horas si se interrumpe la fuente de alimentación externa.
1) La fuente de batería externa debe ser proporcionada por el cliente. Los ejemplos pueden ser la energía solar o las turbinas eólicas, por ejemplo.
2) UPS – Fuente de alimentación ininterrumpida
Requisitos para la batería externa:
> Voltaje de entrada: 9-28 V DC
> Corriente nominal: 30 mA (24 V)
> Corriente máxima máxima: 270 mA
> Duración de la batería: según la capacidad de la batería
