Compteur de chaleur
CF-Echo II
Catégories de produits
Chaleur / Refroidissement
Chaleur / Refroidissement
Ultrasonique
Smart Building
Vos avantages
- Technologie à ultrasons:
Mesures stables à long terme avec une excellente précision de mesure - Traitement du signal d’alarme breveté:
Signalisation d’impuretés - Longueurs spéciales de pose disponibles pour compteur vertical mécanique:
Echange possible et aisé avec la technologie à ultrasons - Cartes d’options pour fonctions spéciales:
- Appareil de base avantageux
- Extension flexible
Applications
- Appareil haut de gamme dans la technique du bâtiment
- Remplacement du compteur mécanique de chaleur à turbine
- Mesure de la consommation de chaleur et/ou de froid dans la technique du bâtiment
Options
- Exécution spéciale pour mesures combinées chaud/froid (programmation spéciale)
- Intégrateur utilisable pour le montage compact
- Cartes d’options pour
- M-Bus / 2 entrées compteur d’eau
- M-Bus / 2 sorties d’impulsions énergie + volume
- M-Bus Power / 2 entrées compteur d’eau
- LonWorks, FTT-10A / 2 entrées compteur d’eau (Alimentation séparée nécessaire 24 V AC/DC)
- Modbus RTU (RS485) / 2 Entrées pour compteurs d’eau (Module d’alimentation 230 V AC indispensable) - Raccordement ultérieur possible d‘un module radio à impulsions RF EquaScan - pMIU
Téléchargements
Propriétés
- Diamètres nominaux de DN 15 à DN 50
- Débits nominaux de qp 1,5 à qp 15
- Faible perte de charge
- Position de montage indifférente et pas de pièces amovibles
- Température de service 130 °C, à court terme 150 °C
- Sondes de température Pt 100 (2 fils)
- Intégrateur électronique et LCD à 7 positions
- Mémoire de données non volatiles EEPROM et 24 répertoires mensuels
- Intégrateur avec pile d‘une durée de vie de 12 ans, alimentation par réseau 230 V AC ou M-Bus
- Valeurs maximales avec horodateur
- Standard EN 1434
Conformité selon MID (directives européennes pour les instruments de mesure)
Données techniques
| Série | CF-Echo II | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Débit nominal | qp | m3 /h | 1,5 | 1,5 | 2,5 | 2,5 | 3,5 | 3,5 | 6 | 6 | 6 | 10 | 10 | 15 |
| Diamètre nominal | DN | mm | 15 | 20 | 20 | 20 | 25 | 25 | 25 | 25 | 32 | 40 | 40 | 50 |
| Pression nominal | PN | bar | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | - |
| - | - | - | 25 | - | 25 | - | 25 | - | - | 25 | 25 | |||
| Valeur Kvs | m3 /h | 3,21 | 3,21 | 6,01 | 6,01 | 10,41 | 10,41 | 16,39 | 16,39 | 16,39 | 33,15 | 33,15 | 33,8 | |
| Débit maximum | qs | m3 /h | 3 | 3 | 5 | 5 | 7 | 7 | 12 | 12 | 12 | 20 | 20 | 30 |
| Débit minimum | qi | l/h | 15 | 15 | 25 | 25 | 35 | 35 | 60 | 60 | 60 | 100 | 100 | 150 |
| Valeur d’indication | l/h | 3 | 3 | 5 | 5 | 7 | 7 | 12 | 12 | 12 | 20 | 20 | 30 | |
| Température | max. °C | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | |
| Température à court terme | max. °C | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | |
| Dimensions | CF-Echo II | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Longueurs de pose | L | mm | 110 | 130 | 130 | 190 | 150 | 260 | 150 | 260 | 260 | 200 | 300 | 270 |
| Hauteur | A | mm | 72 | 72 | 72 | 72 | 77 | 77 | 77 | 77 | 77 | 85 | 85 | 77 |
| Hauteur | B | mm | 18 | 18 | 18 | 18 | 23 | 23 | 23 | 23 | 23 | 35 | 35 | - |
| Diamètre extérieur des brides | D | mm | - | - | - | 105 | - | 115 | - | 115 | - | - | 150 | 165 |
| Filetage de raccordement au compteur | G…B | pouce | ¾ | 1 | 1 | 1 | 1¼ | 1¼ | 1¼ | 1¼ | 1½ | 2 | 2 | - |
| Flansch | - | - | - | ■ | - | ■ | - | ■ | - | - | ■ | ■ | ||
Tableau des dimensions de l’intégrateur
Montage mural
Tableau des dimensions

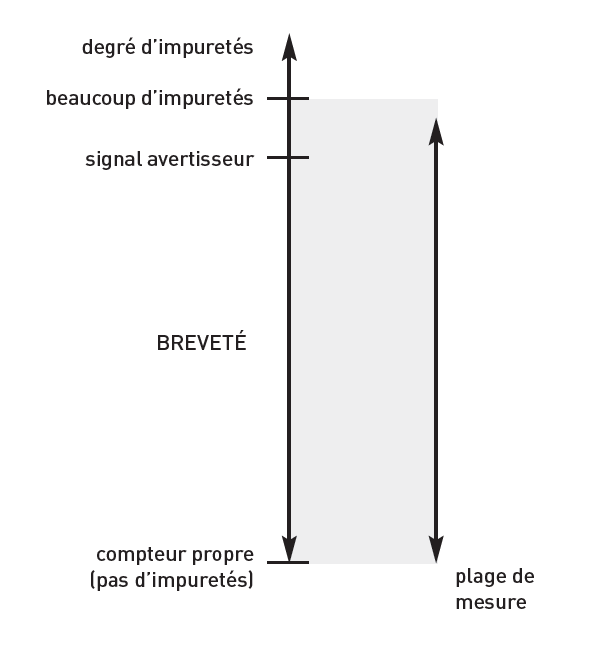

Signalisation d’impuretés
Dans le CF Echo II, le signal avertisseur breveté signale à temps de grandes impuretés dans la pièce de mesure.
| Intégrateur | |
|---|---|
| Plage de temperature | 0 à 180 °C |
| Différence de temperature | 3 à 160 K |
| Définition max. de l’affichage (à 7 chiffres) | ■ 9'999,999 ■ 99'999,99 ■ 999'999,9 ■ 9'999'999 |
| Alimentation Pile Lithium | 3,6 V |
| Durée de vie de pile | 12 ans |
| Classe d’environement | EN 1434 - classe C |
| Classe de protection | IP54 |
| Température ambiante | +5 à +55 °C |
| Température ambiante | -10 à +60 °C |
| Interface optique | EN 60870-5, M-Bus-Protocole |
| Raccord sondes de température | Technique à 2 fils, câble 3,5 mm à 6,5 mm |
| Sondes de température | |
|---|---|
| Element de sonde | Pt 100 |
| Exécution | Mesure directe jusqu’à DN 20 Mesure avec doigts de gants à partir de DN 25 |
| Schéma de raccordement | à 2 fils |
| Longueur de pose | 50 mm / 105 mm qp 15 |
| Longueur de conduite | 2x1,75 m / 2x3,0 m à partir de qp 15 |
| Partie hydraulique | |
|---|---|
| Homologation classe métrologique selon PTB | EN 1434 - classe 2 / 1:100 |
| Vérification en classe | 3 / 1:100 |
Courbe de perte de charge
Cartes d’options
Le CF-Echo II est préparé en série à recevoir des cartes d’options différentes. Celles-ci peuvent être insérées ultérieurement dans des compteurs de chaleur déjà installés.
Les cartes suivantes sont disponibles:
- M-Bus / 2 entrées compteur d’eau
- M-Bus / 2 sorties d’impulsions énergie + volume
- M-Bus Power / 2 entrées compteur d’eau
- LonWorks / 2 entrées compteur d’eau
Donées techniques sur demande
Affichage multi-fonctions CF-Echo II / CF-51 / CF-55
Les erreurs de lecture sont minimisées par un affichage en 3 niveaux et des symboles clairs pour des signaux de situation et d’alarme. Les différents affichages sont choisis par une touche rouge. Pour changer de niveau, il suffit d’appuyer un peu plus longtemps sur la touche (env. 3 s).
