sonico® EDGE
Module ECO E1 & E2
Catégories de produits
Eau,
Eaux usées
Module de communication NFC
Eau
Irrigation,
Eau potable
Eaux usées
Ultrasonique
Filaire
Smart Infrastructure
Smart City
Smart Industry
Vos avantages
- Communication de bout en bout de données en série:
Communication de données en temps réel du compteur vers le système Back-End - Informations détaillées sur le volume et le débit:
Volume cumulatif, positif et négatif, y compris des informations sur le débit réel en unités multiples - Informations relatives à la température:
Mesures précises de la température de l’eau et ambiante - Statut de l’alarme:
Statut détaillé de l’alarme du débitmètre sonico® - Grande flexibilité:
Les modules de communication multiples attachés au compteur peuvent fonctionner simultanément - Conception étanche:
Logement étanche (IP68) - Plug & Play:
Installation facile et rapide sur site avec détection automatique de l’interface NFC
Applications
- Application industrielle
- Système de gestion du bâtiment
- Installation dans des environnements difficiles et inondés
Options
- Enregistrement de données en combinaison avec divers enregistreurs de données offrant:
- NB-IoT (bandes multiples)
- 4G (options de repli)
Liens
sonico® EDGE débitmètrePropriétés
- Compatible avec le débitmètre sonico® EDGE
- Protocole ECO E1 avec données sonico® basées sur l’Encodeur GWF
- Protocole ECO E2 avec données sonico® étendues
- Installation dans des situations d'installation difficiles et inondées
- Installation facile et démarrage automatique après raccordement au compteur
- Emplacements pour modules NFC à encliquetage – aucun connecteur ou câble requis
- Connexion continue et inviolable, résultats parfaitement fiables
- Peut être installé en usine ou ultérieurement sur le site d’installation sans rompre le sceau métrologique
Approbation- Module alimenté par pile
Product information
Dimensions (mm)
Données techniques
| Spécifications | |
|---|---|
| Approbation | |
| Classe de protection | IP68 |
| Contenu du protocole version E1 | - Débitmètre S/N - ID fabricant - Statut du module avec informations relatives au statut - Volume cumulatif |
| Contenu du protocole version E2 | - Débitmètre S/N - ID fabricant - Statut du module avec informations relatives au statut - Volume cumulatif - Débit et sens du débit - Volume positif - Volume négatif - Température de l’eau - Température ambiante - Alarmes du compteur - Mode du compteur - État de l’alimentation externe |
| Longueur de câble / Contenu de la livraison | 3 m, y compris connexion de câble pour rallonger le câble |
| Longueur de câble maximale | 30 m |
| Poids | env. 250 g |
| Source de courant | |
|---|---|
| Pile | 1 x Lithium Li / SOCl2 A taille (non échangeable) |
| Durée de vie typique de la pile | 15 ans (selon l'environnement) avec des cycles de lecture de 15 min |
| Conditions | |
|---|---|
| Température de fonctionnement et de stockage | -25 à +70 °C |
| Humidité relative | 0 à 100 % (IP68) |
| ECO E1 : Version FW minimale requise sonico® EDGE | COM 1.XX |
| ECO E2 : Version FW minimale requise sonico® EDGE | COM 2.XX |
| Paquet de données d'information | Exemple de données | ECO E1 | ECO E2 |
|---|---|---|---|
| Débitmètre S/N | 12345678 | x | x |
| ID fabricant | GWF | x | x |
| Version du firmware | Vxy | x | x |
| Informations relatives au statut | - Pas d’erreur - Erreur - Module non fixé - Le module ne répond pas - Mauvais messages reçus | x | x |
| Volume cumulatif | 000000022222 L | x | x |
| Débit | 20000 L/h | x | |
| Volume positif | 000000033333 L | x | |
| Volume négatif | 000000011111 L | x | |
| Température ambiante | 21 °C | x | |
| Température de l’eau | 15 °C | x | |
| Alarmes du débitmètre | 0 | x | |
| Statut du débitmètre | Mode du compteur: - Fonctionnement - Banc d’essai Flèche du sens de débit: - Pas de sens de débit défini - Sens de la flèche de droite à gauche - Sens de la flèche de gauche à droite Alimentation externe: - Raccordée - Non raccordée | x |

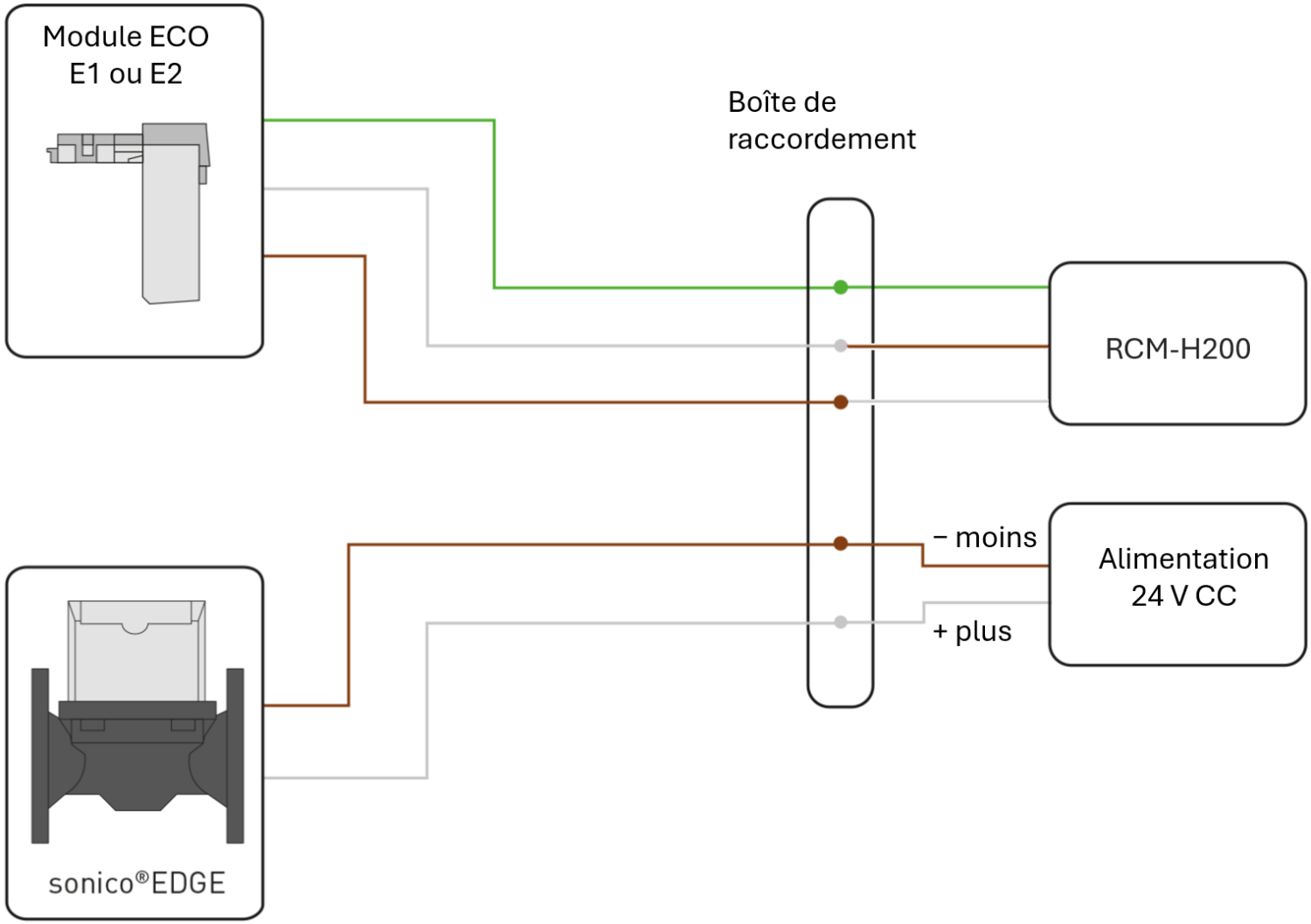

Schéma électrique
Câble de connexion
