sonico® EDGE
MODUŁ ECO E1 I E2
Kategorie produktowe
Woda,
Ścieki
Moduł komunikacyjny NFC
Woda
Irygacja,
Woda pitna
Ścieki
Ultradźwiękowe
Z przewodem
Smart Infrastructure
Smart City
Smart Industry
Korzyści
- Szeregowa transmisja danych w trybie end to end:
Przesył danych w czasie rzeczywistym od przepływomierza do systemu - Szczegółowe informacje o objętości i natężeniu przepływu:
Objętość skumulowana, objętość wstecz oraz w przód, z informacją o rzeczywistym natężeniu przepływu w wielu jednostkach - Informacja o temperaturze:
Precyzyjne pomiary temperatury wody i otoczenia - Status alarmowy:
Szczegółowy status alarmowy przepływomierza Sonico - Wysoka elastyczność
Jednoczesna praca wielu modułów komunikacyjnych dołączonych do miernika - Wodoszczelna konstrukcja:
Szczelna obudowa (IP68) - Plug & Play:
Łatwa i szybka instalacja dzięki automatycznemu wykrywaniu interfejsu NFC automatic NFC interface-detection
Zastosowanie
- Zastosowanie w procesach przemysłowych
- System zarządzania budynkiem
- Instalacja w trudnych warunkach i w środowisku narażającym sprzęt na kontakt z wodą
Opcje
- Możliwość pracy w połączeniu z różnymi rejestratorami danych z zapewnieniem:
- Standardu NB-IoT (wiele pasm)
- Technologii 4G (opcje awaryjne)
Cechy
- Kompatybilność ze wszystkimi wersjami przepływomierzy Sonico EDGE
- Protokół ECO E1 z danymi Sonico w oparciu o Encoder GWF
- Protokół ECO E2 z rozszerzonymi danymi Sonico
- Instalacja w trudnych i zalanych miejscach
- Prosta instalacja i automatyczne uruchomienie po podłączeniu do przepływomierza
- Wpinane gniazda modułów NFC – bez konieczności stosowania złączy i kabli
- Wysoka pewność wskazań dzięki odpornym na ingerencję osób trzecich połączeniom
- Możliwość montażu modułów w fabryce lub doposażenia w miejscu instalacji bez naruszania plomby
- Certyfikat
- Zasilanie na baterie
Product information

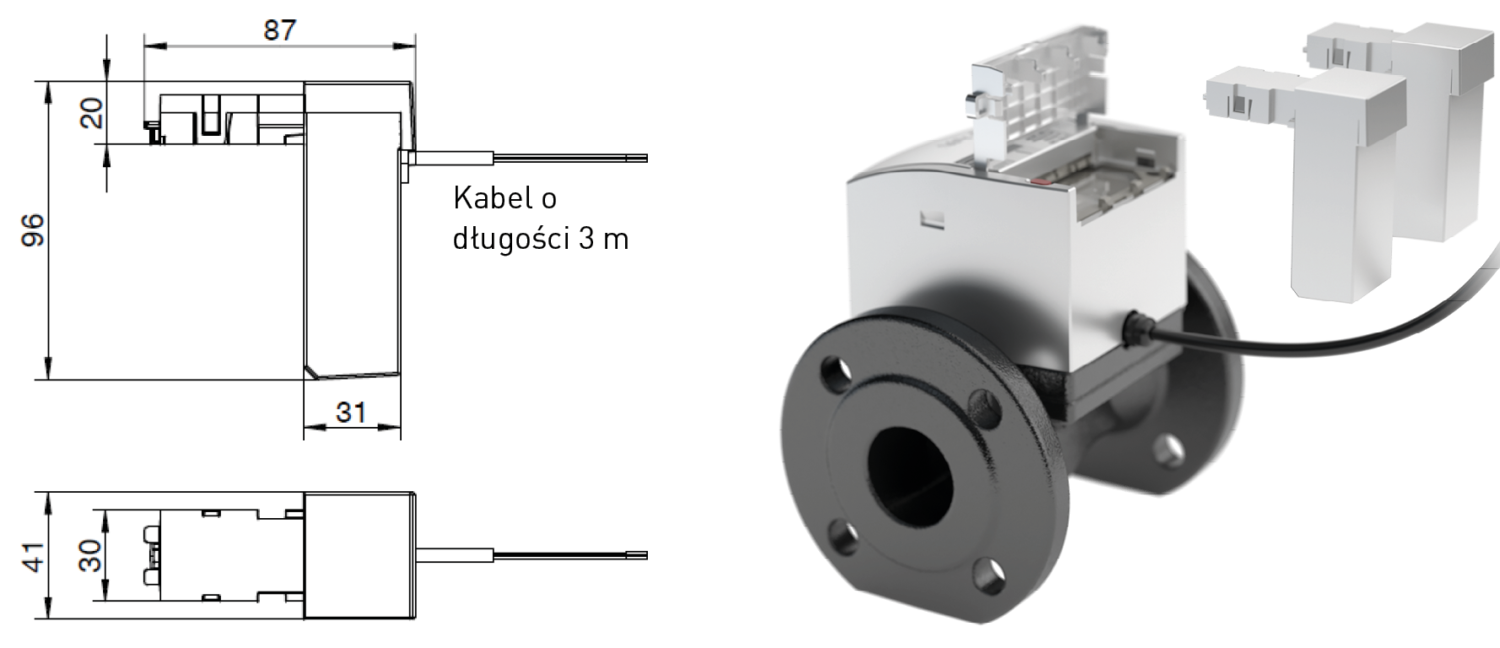

Wymiary (mm)
Dane techniczne
| Specyfikacje | |
|---|---|
| Certyfikat | |
| Klasa ochrony | IP68 |
| Zawartość protokołu w wersji E1 | - Numer seryjny przepływomierza - Identyfikacja producenta - Status modułu z informacją o statusie - Objętość skumulowana |
| Zawartość protokołu w wersji E2 | - Numer seryjny przepływomierza - Identyfikacja producenta - Status modułu z informacją o statusie - Objętość skumulowana - Natężenie i kierunek przepływu - Przepływ zgodny z kierunkiem - Przepływ wsteczny - Temperatura wody - Temperatura otoczenia - Alarmy przepływomierza - Tryb przepływomierza - Stan zasilania zewnętrznego |
| Długość kabla / w zestawie | 3 m, w tym złącze do przedłużenia kabla |
| Maksymalna długość kabla | 30 m |
| Waga | ok. 250 g |
| Zasilanie | |
|---|---|
| Bateria | 1 x bateria litowa Li/SOCL2 rozmiar A (niewymienna) |
| Typowa żywotność baterii | 15 lat (w zależności od środowiska) przy 15-minutowych cyklach odczytu |
| Warunki | |
|---|---|
| Temperatura robocza i przechowywania | od -20 do +70 °C |
| Wilgotność powietrza | 0 do 100 % (IP68) |
| ECO E1: Wymagana min. wersja FW Sonico EDGE | COM 1.XX |
| ECO E2: Wymagana min. wersja FW Sonico EDGE | COM 2.XX |
| Pakiet danych informacyjnych | Przykład danych | ECO E1 | ECO E2 |
|---|---|---|---|
| Numer seryjny przepływomierza | 12345678 | x | x |
| Identyfikacja producenta | GWF | x | x |
| Wersja oprogramowania sprzętowego | Vxy | x | x |
| Informacje o statusie | - Brak błędu - Błąd - Moduł nie jest podłączony - Moduł nie odpowiada - Otrzymano nieprawidłowe wiadomości | x | x |
| Objętość skumulowana | 000000022222 L | x | x |
| Natężenie przepływu | 20000 L/h | x | |
| Przepływ zgodny z kierunkiem | 000000033333 L | x | |
| Przepływ wsteczny | 000000011111 L | x | |
| Temperatura otoczenia | 21 °C | x | |
| Temperatura wody | 15 °C | x | |
| Alarmy przepływomierza | 0 | x | |
| Status przepływomierza | Tryb przepływomierza: - Pracy - Testowy Strzałka kierunku przepływu: - Brak ustawionego kierunku przepływu - Kierunek strzałki od prawej do lewej - Kierunek strzałki od lewej do prawej Zasilanie zewnętrzne: - Podłączone - Niepodłączone | x |
Schemat elektryczny
Podłączenie kabla
