GWFcoder® -Interface
M-Bus / M-Bus / M-Bus
Catégories de produits
Eau,
Chaleur / Refroidissement,
Gaz
Télérelève des compteurs
Eau
Eau potable
Chaleur / Refroidissement
Gaz
Technologie du système
Smart City
Vos avantages
- Multiplication des interfaces:
Accès multiples des données de compteurs - Alimentation en courant par M-Bus:
Pas d’alimentation secteur supplémentaire nécessaire - Bornes définies:
Installation facile sur site
Applications
- A l’aide du module, deux systèmes différents de télégestion dans un bâtiment peuvent relever simultanément et indépendamment l’un de l’autre un compteur M-Bus pour optimisation de l’énergie
- Des compteurs M-Bus déjà installés (GWFcoder® à partir de la version 5.0) peuvent avec l’interface être guidés vers un système de télégestion supplémentaire de la domotique ou du locataire.
Propriétés
- Relevé de l’index avec l’adresse primaire ou secondaire1)
- Paramétrage différent des taux de Baud possible
- Une interface M-Bus/M-Bus – M-Bus est nécessaire pour chaque compteur GWFcoder®
- Montage sur rail ou mural
- A l’aide du module d’interface, un compteur M-Bus peut être intégré dans deux réseaux M-Bus différents et relevés séparément. L’interface relève de façon indépendante à intervalles donnés l’index du compteur M-Bus et enregistre les données dans la mémoire interne. Si un relevé se fait, les données sont tout de suite disponibles et transmises au système de télégestion du bâtiment.
Product information

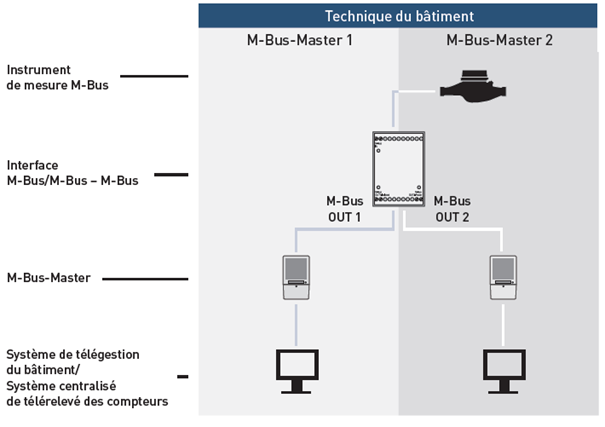

Composantes
Données techniques
| Transmission des données M-Bus | |
|---|---|
| Taux de Baud M-Bus OUT 1 | 2400 Baud (standard) ou 300 Baud |
| Taux de Baud M-Bus OUT 2 | 2400 Baud (standard) ou 300 Baud |
| Adresse primaire | 1–250 |
| Adresse secondaire1) | Numére du compteur (8 chiffres numériques) |
| Unité de charge M-Bus | |
|---|---|
| M-Bus OUT 1 | 1 unité de charge M-Bus (alimentation 1,5 mA) |
| M-Bus OUT 2 | 4 unités de charge M-Bus (alimentation 6 mA) |
| Compteur connectable | |
|---|---|
| 1 compteur avec max. 2 charges d’appareils M-Bus (3 mA) | |
| Installation | |
|---|---|
| Le module d’interface peut être installé dans le M-Bus-Master ou dans le compteur | |
| Longueur max. des câbles | |
|---|---|
| Câble de raccordement M-Bus | Dépendant du réseau |
| Dimensions et poids | |
|---|---|
| Dimensions | 75x55x110 mm |
| Poids | env. 100 g |
| Champ d’utilisation | |
|---|---|
| Température | 0 à +50 °C |
| Classe de protection | IP40 |
| Interfaces | |
|---|---|
| M-Bus selon EN 13757 (supporte REQ_UD2, SND_NKE) | |
| Montage | |
|---|---|
| Montage sur rail ou mural | |
| Branchement et transmission du signal | |
|---|---|
| Interface | |
| M-Bus OUT 1 | Système de télégestion M-Bus-Master selon EN 13757 Après «Power On» le module a besoin de 2 minutes env. pour être prêt à fonctionner |
| M-Bus OUT 2 | Système de télégestion M-Bus-Master selon EN 13757 Après «Power On» le module a besoin de 2 minutes env. pour être prêt à fonctionner |
| M-Bus IN | Instrument de mesure M-Bus Possible relevé de l’index du compteur par l’adresse primaire ou secondaire1) |
1) Firmware version 2B et supérieure
