GWFcoder® -Interface
M-Bus / M-Bus / M-Bus
Produkt Kategorien
Wasser,
Heizen / Kühlen,
Gas
Zählerfernauslesung
Wasser
Trinkwasser
Heizen / Kühlen
Gas
Systemtechnik
Smart City
Ihre Vorteile
- Schnittstellenvervielfachung:
Mehrfachnutzung der Zählerdaten - Spannungsversorgung über M-Bus:
Kein zusätzliches Netzteil notwendig - Beschriftete Anschlussklemmen:
Einfache Installation vor Ort
Einsatzgebiete
- Mit dem Interface können zwei unterschiedliche Leitsysteme in einem Gebäude gleichzeitig und unabhängig voneinander ein M-Bus-Messgerät zur Energieoptimierung auslesen
- Bereits installierte M-Bus-Messgeräte (GWFcoder® ab Version 5.0) können mit dem Interface auf ein zusätzliches Leitsystem der Gebäudetechnik oder des Mieters geführt werden
Eigenschaften
- Auslesung des Zählerstandes mittels Primär- oder Sekundäradresse1)
- Unterschiedliche Parametrierung der Baudraten möglich
- Für jeden GWFcoder®-Zähler wird ein M-Bus/M-Bus – M-Bus Interface benötigt
- Hutschienen- oder Wandmontage
- Mit Hilfe des Interfaces kann ein M-Bus-Messgerät gleichzeitig in zwei unabhängige M-Bus-Netze integriert und getrennt ausgelesen werden. Das Interface liest in vorgegebenen Intervallen den Zählwerkstand des angeschlossenen M-Bus-Messgerätes selbständig aus und speichert den aktuellen Datensatz im internen Speicher. Erfolgt eine Auslesung, stehen die Daten sofort zur Verfügung und werden an die Gebäudeleitsysteme übermittelt.
Product information

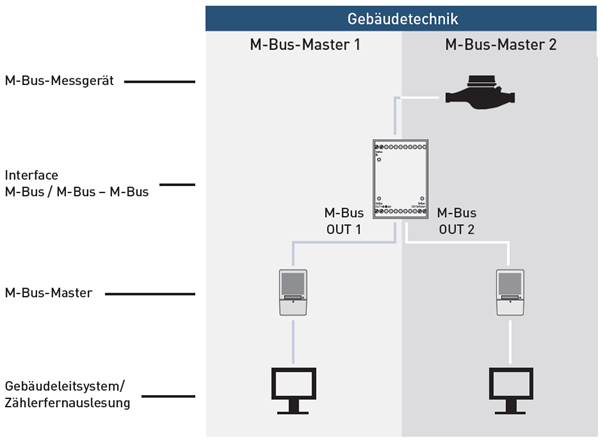

Components
Technische Daten
| Datenübertragung M-Bus | |
|---|---|
| Baudrate M-Bus OUT 1 | 2400 Baud (Standard) oder 300 Baud |
| Baudrate M-Bus OUT 2 | 2400 Baud (Standard) oder 300 Baud |
| Primäradresse M-Bus | 1–250 |
| Sekundäradresse1) | Zählernummer - 8 Stellen numerisch |
| M-Bus-Gerätelast | |
|---|---|
| M-Bus OUT 1 | 1 M-Bus-Gerätelast (1,5 mA - Speisung) |
| M-Bus OUT 2 | 4 M-Bus-Gerätelasten (6 mA - Speisung) |
| Anschliessbare Zähler | |
|---|---|
| 1 Zähler mit max. 2 M-Bus-Gerätelasten (3 mA) | |
| Installation | |
|---|---|
| Das Interface kann beim M-Bus-Master oder beim Zähler installiert werden. | |
| Max. Leitungslänge | |
|---|---|
| M-Bus-Verbindungskabel | Netzabhängig |
| Masse und Gewicht | |
|---|---|
| Abmessungen | 75x55x110 mm |
| Gewicht | ca. 100 g |
| Einsatzbereich | |
|---|---|
| Temperatur | 0 bis +50 °C |
| Schutzklasse | IP40 |
| Schnittstellen | |
|---|---|
| M-Bus nach EN 13757 (unterstützt REQ_UD2, SND_NKE) | |
| Montageart | |
|---|---|
| Hutschienen- oder Wandmontage | |
| Anschluss und Signalübertragung/Interface | |
|---|---|
| M-Bus OUT 1 | M-Bus-Master nach EN 13757 Gebäudeleitsystem Nach «Power On» benötigt das Interface ca. 2 Minuten bis Betriebsbereitschaft |
| M-Bus OUT 2 | M-Bus-Master nach EN 13757 Gebäudeleitsystem Nach «Power On» benötigt das Interface ca. 2 Minuten bis Betriebsbereitschaft |
| M-Bus IN | M-Bus-Messgerät Auslesung des Zählerstandes mittels Primär- oder Sekundäradresse1) möglich |
1) ab Firmware-Version 2B
