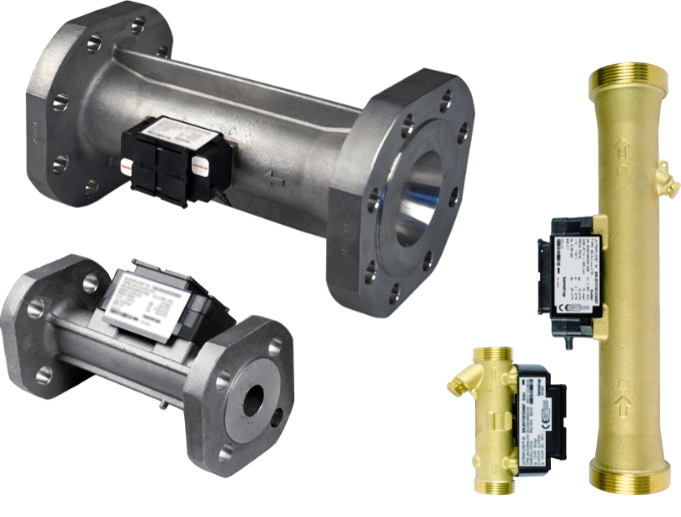

Débitmètre à ultrasons
ULTRAFLOW® 54
Catégories de produits
Elément de mesure volumétrique à ultrasons durable et inusable. Spécialement adapté aux applications de chauffage/froid urbain (compteurs principaux, stations de transfert, etc.) dans le cadre de la facturation.
Chaleur / Refroidissement
Ultrasonique
Smart City
Smart Building
Vos avantages
- Partie hydraulique à ultrasons de grande
longévité et sans usure:
Grande stabilité de mesure et fiabilité de
fonctionnement - Design compact:
Encombrement minimal sur place - Haute définition des valeurs d’impulsions:
Valeurs instantanées précises - Froid: Conformité Suisse (METAS) inclus le
premier étalonnage:
Admis pour de la facturation.
Applications
- Conçu spécialement pour des utilisations
dans le chauffage urbain (compteur principal, station de transfert, etc.) et peut être
utilisé pour de la facturation - Remplacement du compteur mécanique de
chaleur à turbine - Mesure de la consommation de chaud
et/ou de froid dans la technique du bâtiment - Utilisable uniquement avec des intégrateurs de la série MULTICAL®
Options
- Puls Transmitter avec propre alimentation en énergie pour des longueurs
de câbles › 10 m
Téléchargements
Propriétés
- Diamètres nominaux:
Chaud: DN 20 à DN 300
Chaud/froid combiné: DN 150 à DN 300
Froid: DN 150 à DN 300 - Débits nominaux:
Chaud: qp 1,5 à qp 1000
Chaud/froid combiné: qp 150 à qp 1000
Froid: qp 150 à qp 1000 - Faible perte de charge
- Pas de pièces amovibles
- Transmission du signal à l’intégrateur et approvisionnement en énergie
de la partie hydraulique par câble à 3 fils - Température des milieux:
Chaud: de 15 à 150 °C
Chaud/froid combiné: de 2 à 140 °C
Froid: de 2 à 130 °C
À partir de 90 °C un compteur à brides, le montage mural de la partie
électronique de la partie hydraulique à partir de DN 150, ainsi qu’un emplacement de l’intégrateur séparé sont recommandés - Conformités:
Chaud: Conformité
selon MID
(directives européennes pour les instruments de mesure)
Froid: Conformité Suisse (METAS) inclus premier étalonnage
Données techniques
| Série | ULTRAFLOW® 54 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre nominal | DN | mm | 20 | 20 | 25 | 25 | 25 | 25 | 32 | 40 | 40 | 50 | 65 |
| Débit nominal | qp | m3 /h | 1.5 | 2.5 | 3.5 | 3.5 | 6 | 6 | 6 | 10 | 10 | 15 | 25 |
| Pression nominale | PN | bar | - | - | 16 | - | 16 | - | - | 16 | - | - | - |
| Pression nominale avec brides | PN | bar | 25 | 25 | - | 25 | - | 25 | 25 | - | 25 | 25 | 25 |
| Filetage de raccordement au compteur | G…B | pouce | - | - | 1¼ | - | 1¼ | - | - | 2 | - | - | - |
| Débit maximal | qs | m3 /h | 3 | 5 | 7 | 7 | 12 | 12 | 12 | 20 | 20 | 30 | 50 |
| Débit minimal +/- 5% | qi | l/h | 15 | 25 | 35 | 35 | 60 | 60 | 60 | 100 | 100 | 150 | 250 |
| Valeur kvs | m3 /h | 3,2 | 13,4 | 13,4 | 13,4 | 13,4 | 13,4 | 13,4 | 40 | 40 | 40 | 102 | |
| Démarrage | l/h | 3 | 5 | 7 | 7 | 12 | 12 | 12 | 20 | 20 | 30 | 50 | |
| Température | max. °C | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | |
| Plage de mesure standard | qi/qp | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | |
| Dimensions et poids | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Longueur de pose sans raccord | A | mm | - | - | 260 | - | 260 | - | - | 300 | - | - | - |
| Hauteur totale | B | mm | - | - | 80 | - | 80 | - | - | 96 | - | - | - |
| Hauteur depuis l‘axe de la conduite | C | mm | - | - | 58 | - | 58 | - | - | 65 | - | - | - |
| Largeur du compteur | D | mm | - | - | 55 | - | 55 | - | - | 55 | - | - | - |
| Longueur avec brides PN 25 | A | mm | 190 | 190 | - | 260 | - | 260 | 260 | - | 300 | 270 | 300 |
| Hauteur avec brides | E | mm | 95 | 95 | - | 106 | - | 106 | 128 | - | 136 | 145 | 168 |
| Diamètre extérieur des brides 1) | H | mm | 105 | 105 | - | 115 | - | 115 | 140 | - | 150 | 165 | 185 |
| Diamètre des trous pour les vis1) | k | mm | 75 | 75 | - | 85 | - | 85 | 100 | - | 110 | 125 | 145 |
| Nombre de vis1) | pièce | 4 | 4 | - | 4 | - | 4 | 4 | - | 4 | 4 | 8 | |
| Poids sans raccord | env. kg | - | - | 2,3 | - | 2,3 | - | - | 4,5 | - | - | - | |
| Poids avec brides | env. kg | 2,9 | 2,9 | 5,0 | - | 5,0 | 5,2 | - | 8,3 | 10,1 | 13,2 | ||
1)DIN EN 1092
Tableau des dimensions
Données techniques
| Série | ULTRAFLOW® 54 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre nominal | DN | mm | 80 | 100 | 100 | 125 | 150 | 150 | 150 | 200 | 200 | 250 | 250 | 250 | 300 |
| Débit nominal | qp | m3/h | 40 | 60 | 100 | 100 | 150 | 250 | 400 | 400 | 600 | 400 | 600 | 1000 | 1000 |
| Pression nominale | PN | bar | - | - | - | - | - | - | - | - | - | - | - | - | - |
| Pression nominale avec brides | PN | bar | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 16 |
| Filetage de raccordement au compteur | G…B | pouce | - | - | - | - | - | - | - | - | - | - | - | - | - |
| Débit maximal | qs | m3/h | 80 | 120 | 200 | 200 | 300 | 500 | 800 | 800 | 1200 | 800 | 1200 | 2000 | 2000 |
| Débit minimal +/- 5% | qi | l/h | 400 | 600 | 1000 | 1000 | 1500 | 2500 | 4000 | 4000 | 6000 | 4000 | 6000 | 10000 | 10000 |
| Valeur kvs | m3/h | 179 | 373 | 373 | 373 | 1060 | 1060 | 2000 | 4040 | 4040 | 4040 | 4040 | 8160 | 8160 | |
| Démarrage | l/h | 80 | 120 | 200 | 200 | 300 | 500 | 800 | 800 | 1200 | 800 | 1200 | 2000 | 2000 | |
| Température | max. °C | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | |
| Plage de mesure standard | qi/qp | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | |
| Dimensions et poids | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Longueur de pose sans raccord | A | mm | - | - | - | - | - | - | - | - | - | - | - | - | - |
| Hauteur totale | B | mm | - | - | - | - | - | - | - | - | - | - | - | - | - |
| Hauteur depuis l‘axe de la conduite | C | mm | - | - | - | - | - | - | - | - | - | - | - | - | - |
| Largeur du compteur | D | mm | - | - | - | - | - | - | - | - | - | - | - | - | - |
| Longueur avec brides PN 25/16 | A | mm | 300 | 360 | 360 | 350 | 500 | 500 | 500 | 500 | 500 | 600 | 600 | 600 | 500 |
| Hauteur avec brides | E | mm | 184 | 220 | 220 | 260 | 300 | 300 | 300 | 360 | 360 | 425 | 425 | 425 | 460 |
| Diamètre extérieur des brides1) | H | mm | 200 | 235 | 235 | 270 | 300 | 300 | 300 | 360 | 360 | 425 | 425 | 425 | 460 |
| Diamètre des trous pour les vis1) | k | mm | 160 | 190 | 190 | 220 | 250 | 250 | 250 | 310 | 310 | 370 | 370 | 370 | 410 |
| Nombre de vis1) | pièce | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 12 | 12 | 12 | |
| Poids sans raccord | env. kg | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| Poids avec brides | env. kg | 16,8 | 21,7 | 21,7 | 28,2 | 37 | 37 | 36 | 49 | 49 | 79 | 79 | 75 | 76 | |
1) DIN EN 1092
Tableau des dimensions
Courbe de perte de charge
Positions de montage
| Conduite: | horizontale |  |
| verticale |  | |
| oblique |  | |
| Tête de compteur ULTRAFLOW® 54: | sur le côté | |
| DN 20 – DN 125 | ± 45° |  |
| ULTRAFLOW® 54: | sur le côté |  |
| DN 150 – DN 300 |
Connexions électriques
Connexion MULTICAL® et ULTRAFLOW® 54
| ULTRAFLOW® 54 | → | MULTICAL® |
| Bleu (Masse) / 11 A | → | 11 |
| Rouge (Alimentation) / 9 A A | → | 9 |
| Jaune (signal) / 10 A | → | 10 |
Conseil de montage
Avec ULTRAFLOW® 54 ≤DN 125 (100 m3 /h) le boîtier noir électronique doit être monté sur le côté (pour une installation horizontale). ULTRAFLOW® 54 peut être tourné jusqu‘à ± 45° par rapport à l‘axe de la conduite. ULTRAFLOW® 54 n‘exige pas de tronçon d‘entrée et de sortie rectiligne. ULTRAFLOW® 54 ne doit pas fonctionner avec une pression plus faible que la pression ambiante (vide). Il est recommandé pour l‘ULTRAFLOW® 54 DN 150 (150 m3 /h) d’installer le boîtier noir de l‘électronique placé sur le côté (lors d’une installation horizontale), pour evtl. mieux mesurer les flux en couches. ULTRAFLOW® 54 peut aussi être tourné de ± 90° par rapport à l’axe de la conduite. ULTRAFLOW® 54 n’exige pas de tronçon d’entrée et de sortie rectiligne. ULTRAFLOW® 54 ne doit pas fonctionner avec une pression plus faible que la pression ambiante (vide).
Recommandations d‘installation
Des soupapes partiellement ouvertes, des pompes ainsi que des coudes multiples provoquent généralement de fortes perturbations du profil d’écoulement. Les distances minimales indiquées ci-dessous sont recommandées lors de l’installation de compteurs d’énergie thermique (meilleure pratique):
| Distances minimales recommandées | Débitmètre à ultrasons DN 15 - 80 | Débitmètre à ultrasons DN 100 - 300 |
|---|---|---|
| Avec soupapes partiellement ouvertes | 20 x DN | 40 x DN |
| Sur le côté de refoulement des pompes | 20 x DN | 20 x DN |
| Avec coudes multiples | 5 x DN | 5 x DN |
Matériaux
Parties en contact avec le milieu
ULTRAFLOW® 54, qp 1,5
Corps avec raccord à bride: Acier inoxydable, W. Nr. 1.4308
Sonde: Acier inoxydable, W. Nr. 1.4401
Joints: EPDM
Réflecteur: Thermoplastique, PES 30% GF et acier inoxydable, W. Nr. 1.4301
Tube de mesure: Thermoplastique, PES 30% GF
ULTRAFLOW® 54 qp 2,5 à qp 100
Corps avec raccord fileté: Laiton résistant à la dégalvanisation
Corps avec raccord à bride: Acier inoxydable, W. Nr. 1.4308
Sonde: Acier inoxydable, W. Nr. 1.4401
Joints: EPDM
Réflecteur: Acier inoxydable, W. Nr. 1.4301
Tube de mesure: Thermoplastique, PES 30% GF
ULTRAFLOW® 54 qp 150 à qp 1000
Corps avec raccord à bride: Acier inoxydable, W. Nr. 1.4307
Boîtier électronique
Base: Thermoplastique, PBT 30% GF
Couvercle: Thermoplastique, PC 10% GF
Ligne de raccordement Câble: Silicone (3x0,5 mm2)
