Thermischer Energiezähler
MULTICAL® 403
Produkt Kategorien
Heizen / Kühlen
MULTICAL® 403 ist ein statischer Wärmezähler, Kältezähler oder kombinierter Wärme-/Kältezähler, der auf dem Ultraschallprinzip basiert. Der Zähler ist für die Energiemessung in fast allen Anlagenvarianten mit Wasser als Energieträger vorgesehen. MULTICAL® 403 besteht aus einem Rechenwerk, einem Durchflusssensor und zwei Temperaturfühlern. MULTICAL® 403 wurde für die Messung des Energieverbrauchs in Wohnungen, Ein- und Mehrfamilienhäusern, Wohnungsbaugesellschaften, Mehrfamilienhäusern und der Kleinindustrie entwickelt.
Heizen / Kühlen
Ultrasonic
Wired
Impulse,
M-Bus,
Modbus,
BacNET
Wireless
wM-Bus,
LoRaWAN
Smart City
Smart Building
Ihre Vorteile
- Ultraschall-Technologie:
Langzeitstabile Energiemessung mit höchster Messgenauigkeit - Modulkonstruktion mit hoher Flexibilität:
Basisgerät erweiterbar, reduzierte Lagerhaltung - Umfangreicher Datenlogger:
Zugriff auf Informationen für Analyse- und Optimierungszwecke - Einmalige Umprogrammierung von metrologischen Parametern vor Ort ohne Verletzung der MID-Plombe:
Flexibilität und Zeitersparnis bei Inbetriebnahme - Optionskarten für diverse Funktionen:
- Günstiges Basisgerät
- Nachträgliche Funktionen realisierbar - CH-Kältezulassung (METAS) inkl. Ersteichung:
Für den Einsatz im Verrechnungsverkehr zugelassen
Einsatzgebiete
- Speziell geeignet für Fernwärme-Anwendungen im Verrechnungsverkehr (Hauptzähler, Übergabestationen usw.)
- Ersatz von mechanischen Flügelrad-Wärmezählern
- Wärme- und/oder Kälte-Verbrauchsmessung im Gebäudetechnikbereich
Optionen
- Optionskarten für:
- M-Bus / 2 Wasserzählereingänge
- M-Bus / 2 Impulsausgänge Energie + Volumen
- Funk OMS T1, 868 MHz (Batterie Lebensdauer 11 Jahre)
- 2 aktive Analogausgänge 0/4…20 mA (Netzspeisung erforderlich)
- BACnet MS/TP (RS485) / 2 Wasserzählereingänge (Netzspeisung erforderlich)
- Modbus RTU (RS485) / 2 Wasserzählereingänge (Netzspeisung erforderlich)
- BACnet IP / 2 Wasserzählereingänge (High-Power Netzteil erforderlich)
- LoRaWAN int./ext. Antenne
Downloads
Eigenschaften
- Nennweiten von DN 15 bis DN 50
- Nenndurchflüsse von qp 0,6 bis qp 15
- Beliebige Einbaulage
- Niedriger Druckverlust
- Medientemperatur 2 bis 90 °C bei Kompaktmontage (bis 130 °C bei Wandmontage)
- Temperaturmessbereich des Rechenwerks von 2 bis 180 °C
- Netzspeisung 230 V AC, Speisung 24 V AC oder mit 16-Jahres-Batterie bei Wandmontage resp. 14 Jahre bei Kompaktmontage
- Gestützte, integrierte Echtzeituhr (RTC) und Datenlogger
- Grosse LCD-Anzeige, Auflösung 7 oder 8 Stellen
- Temperaturfühler Pt 500
- Speicherung der letzten 36 Monats- und 20 Jahreswerte
- Bauartprüfung / Zulassung:
- Wärme:
Konformität nach Europäischer Messmitteldirective (MID)
- Kälte: CH-Zulassung (METAS) inkl. Ersteichung
Product information
Technische Daten
| Baureihe | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nenndurchfluss | qp | m3/h | 0,6 | 0,6 | 1,5 | 1,5 | 2,5 | 3,5 | 6 | 6 | 10 | 10 | 15 |
| Nennweite | DN | mm | 15 | 20 | 15 | 20 | 20 | 25 | 25 | 25 | 40 | 40 | 50 |
| Anschlussgewinde am Zähler | G...B | Zoll | ¾ | 1 | ¾ | 1 | 1 | 1¼ | 1¼ | Flansch | 2 | Flansch | Flansch |
| Grösster Durchfluss | qs | m3/h | 1,2 | 1,2 | 3 | 3 | 5 | 7 | 12 | 12 | 20 | 20 | 30 |
| Kleinster Durchfluss | qi | l/h | 6 | 6 | 15 | 15 | 25 | 35 | 60 | 60 | 100 | 100 | 150 |
| Anlaufwert | l/h | 3 | 3 | 3 | 3 | 5 | 7 | 12 | 12 | 20 | 20 | 25 | |
| Kvs-Wert | m3/h | 3,46 | 3,46 | 4,89 | 4,89 | 8,15 | 13,42 | 24,5 | 24,5 | 40,83 | 40,83 | 40,09 | |
| Maximaler Nenndruck | PN | bar | 25 | ||||||||||
| Standard Messbereich | qp / qi | 100:1 | |||||||||||
| Schutzklasse | Rechenwerk IP54 Durchflusssensor IP68 | ||||||||||||

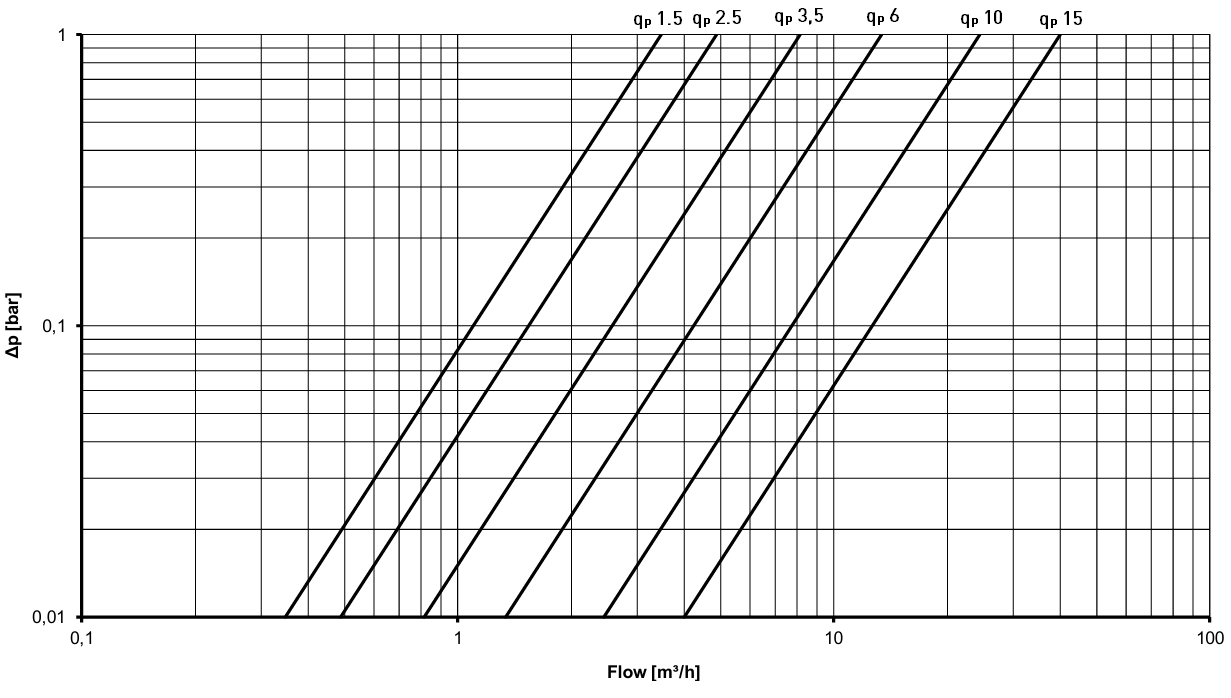

Druckverlust
Der Druckverlust in einem Durchflusssensor wird als höchster Druckverlust bei qp angegeben.
Nach EN 1434 darf der höchste Druckverlust 0,25 bar nicht überschreiten.

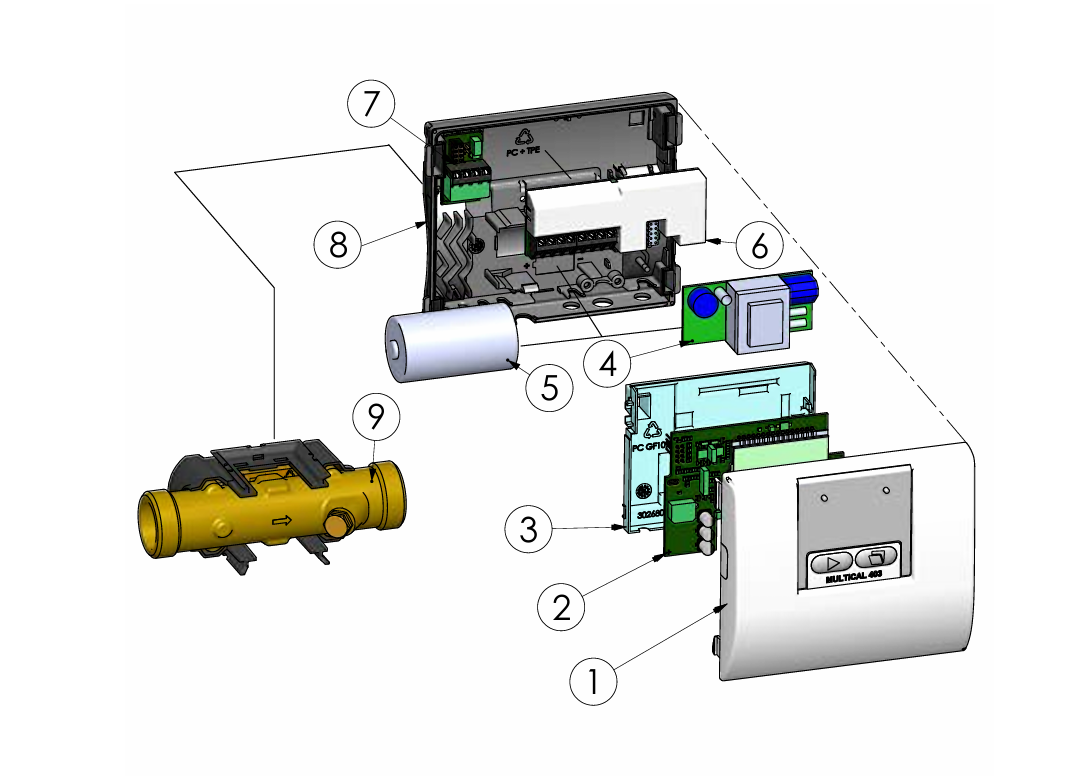

Mechanischer Aufbau MULTICAL® 403
1 Oberteil mit Fronttasten und Laserbeschriftung
2 Platine mit Microkontroller, Durchfluss-ASIC, Anzeige usw.
3 Platinenabdeckung (darf nur von einer zugelassenen Prüfstelle geöffnet werden)
4 Entweder kann ein Stromversorgungsmodul montiert werden...
5 ...oder eine Batterie kann montiert werden
6 Datenmodul, z. B. M-Bus
7 Anschluss von Temperaturfühlern
8 Unterteil
9 Durchflusssensor (IP68)
Mechanische Daten
| MULTICAL® 403 | |
|---|---|
| Gewicht (abhängig von der Durchflusssensorgrösse) | 0,9 – 8,6 kg |
| Umgebungstemperatur | 5...55 °C, nicht-kondensierend, geschlossener Einsatzort (Innenmontage) |
| Mediumstemperaturen | 2…130 °C (Wärme, Wärme-/kälte) 2...50 °C (Kälte) Bei Mediumstemperaturen unter der Umgebungstemperatur oder über 90 °C wird die Wandmontage des Zählers empfohlen. |
| Medium im Durchflusssensor | Wasser (Fernwärmewasser wie in AGFW FW510 beschrieben) |
| Lagertemperatur | -25…60 °C (leerer Durchflusssensor) |
| Kabel für den Durchflusssensor | 1,5 m (das Kabel ist nicht abnehmbar) |
| Kabel für den Temperaturfühler | 1,5 m, 3 m, 10 m |
| Werkstoffe | |
|---|---|
| Gehäuse, Verschraubung | Warmgeschmiedetes, entzinkungsbeständiges Messing (CW 602N) |
| Gehäuse, Flansch | Edelstahl, W. Nr. 1.4308 |
| Wandler | Edelstahl, W. Nr. 1.4404 |
| O-Ringe | EPDM |
| Messrohr | Thermoplast, PES 30 % GF |
| Reflektoren | Thermoplast, PES 30 % GF und rostfreier Stahl, W. Nr. 1.4306 |
| Durchflusssensorabdeckung | Thermoplast, PC 20 % GF |
| Wandhalterung | Thermoplast, PC 20 % GF |
| Rechenwerk Oberteil | Thermoplast, PC 10 % GF mit TPE (thermoplastischem Elastomer) |
| Rechenwerk Unterteil | Thermoplast, PC/ABS |
| Interne Abdeckung | Thermoplast, PC 10 % GF |
| Kabel | Silikonkabel mit Teflon-Innenisolation |
Zugelassene Zählerdaten
| MULTICAL® 403 | |
|---|---|
| Wärmezähler | DK-0200-MI004-037 |
| Kältezähler | TS 27.02 009 |
| Bifunktioneller Wärme-/Kältezähler | DK-0200-MI004-037 und TS 27.02 009 |
| Temperaturbereich | θ: 2 °C…180 °C |
| Differenzbereich | ∆Θ: 3 K…178 K |
| Total Temperaturbereich | Die aufgeführten Mindesttemperaturen beziehen sich nur auf die Bauartzulassung. Der Zähler hat keine Abschaltung gegen niedrige Temperaturen und misst deshalb bis zu 0,01 °C und 0,01 K. |
| Standards und Normen | EN 1434:2007/AC:2007 EN 1434:2015+A1:2018 EN 1434:2022 BEK1178 |
| EU-Richtlinien | Messgeräterichtlinie (MID) Niederspannungsrichtlinie (LVD) Richtlinie über elektromagnetische Verträglichkeit (EMC) Funkgeräterichtlinie (RED) Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS) Druckgeräterichtlinie (PED) |
| EN 1434-Bezeichnung | Umgebungsklasse A und C |
| MID Mechanische Umgebung | Klasse M1 und M2 |
| MID Elektromagnetische Umgebung | Klasse E1 |
| Temperaturfühler | Pt 500 – EN 60751 |
Genauigkeit
| Zählerkomponenten | MPE gemäß EN 1434-1 | MULTICAL® 403, typische Genauigkeit |
|---|---|---|
| Rechenwerk | Ec = ± (0,5 + ∆Θ min/∆Θ) % | Ec = ± (0,15 + 2/∆Θ) % |
| Durchflusssensor | Ef = ± (2 + 0,02 qp/q), aber nicht mehr als ± 5 % | Ef = ± (1 + 0,01 qp/q) % |
| Fühlersatz | Et = ± (0,5 + 3 ∆Θ min/∆Θ) % | Et = ± (0,4 + 4/∆Θ) % |
Typische Gesamtgenauigkeit für MULTICAL® 403 im Vergleich zu EN 1434-1 qp 1,5
Massskizzen

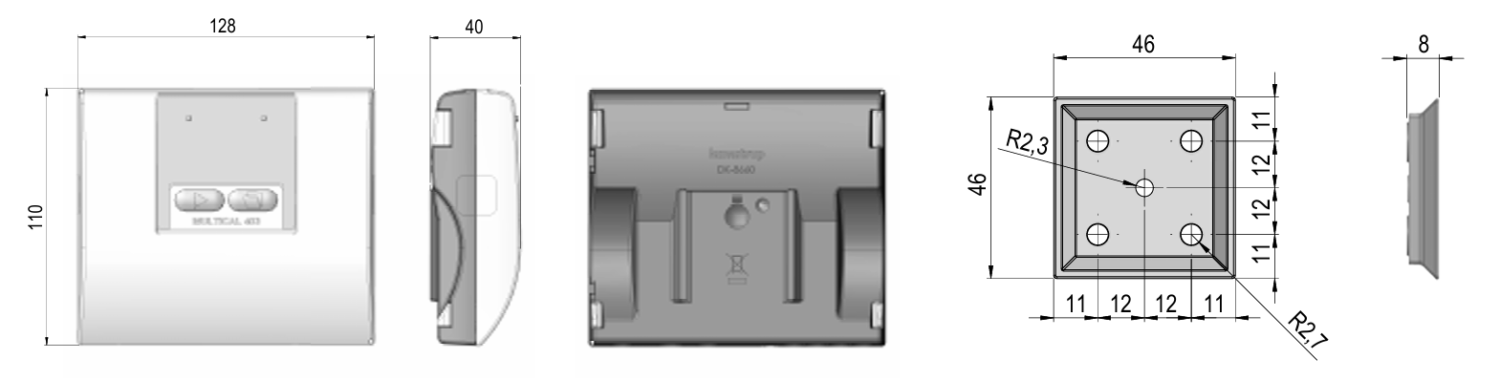

Rechenwerk und Wandhalterung

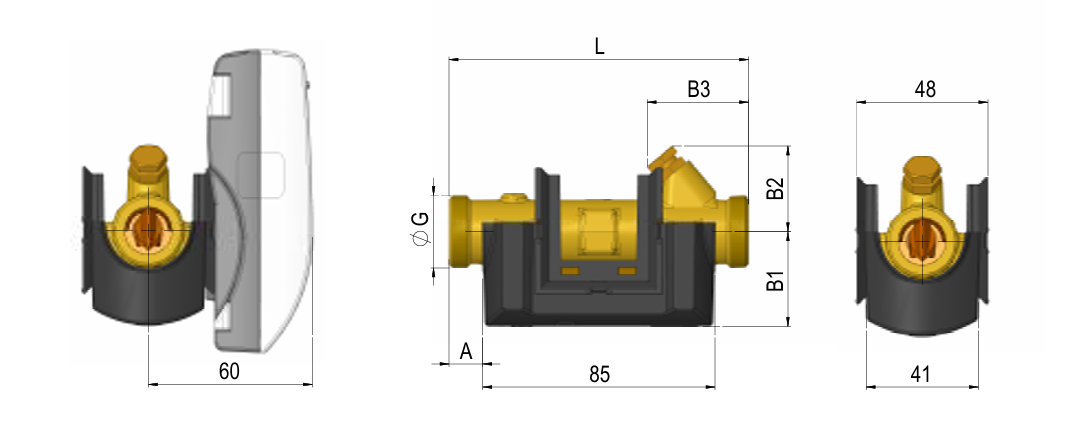

Durchflusssensor mit G¾- und G1-Gewindeanschluss
| Durchflusssensor G¾ und G1 | |||||||
|---|---|---|---|---|---|---|---|
| Nenndurchfluss | qp | m3/h | 0,6 + 1,5 | 1,5 | 2,5 | 0,6 + 1,5 | 2,5 |
| Gewinde | G | Zoll | G¾B | G1B | G1B | G1B | G1B |
| Totale Länge | L | mm | 110 | 130 | 130 | 190 | 190 |
| Totale Höhe | H | mm | 67 | 70 | 76 | 76 | 76 |
| Totale Breite | W | mm | 48 | 48 | 48 | 48 | 48 |
| Dimension A | A | mm | 12 | 22 | 22 | 22 | 22 |
| Dimension B1 | B1 | mm | 35 | 38 | 38 | 38 | 38 |
| Dimension B2 | B2 | mm | 32 | 32 | 38 | 38 | 38 |
| Dimension B3 | B3 | mm | 38 | 48 | 48 | 78 | 78 |
| Gewicht | ca. kg | 0,9 | 1,0 | 1,0 | 1,1 | 1,2 | |

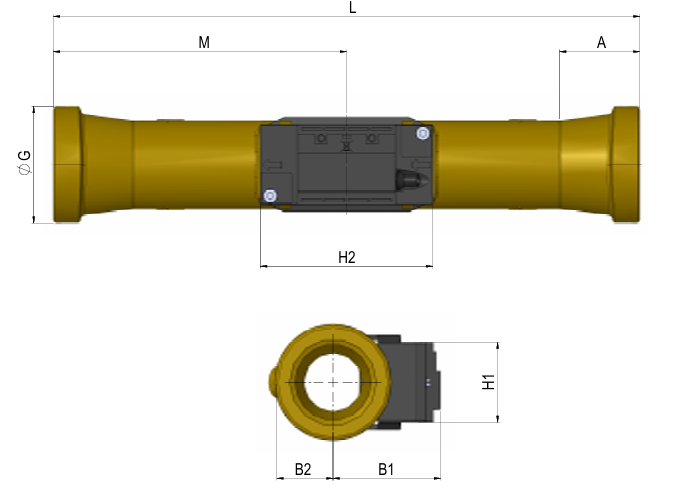

Durchflusssensor mit G5/4- und G2-Gewindeanschluss
| Durchflusssensor G5/4 und G2 | |||||
|---|---|---|---|---|---|
| Nenndurchfluss | qp | m3/h | 3,5 | 6 | 10 |
| Gewinde | G | Zoll | G5/4B | G5/4B | G2B |
| Totale Länge | L | mm | 260 | 260 | 300 |
| Totale Höhe | H | mm | 71 | 73 | 84 |
| Totale Breite | W | mm | 42 | 42 | 60 |
| Dimension M | M | mm | 130 | 130 | 130 |
| Dimension H2 | H2 | mm | 88 | 88 | 88 |
| Dimension A | A | mm | 16 | 16 | 40,2 |
| Dimension B1 | B1 | mm | 51 | 53 | 55 |
| Dimension B2 | B2 | mm | 20 | 20 | 29 |
| Dimension H1 | H1 | mm | 41 | 41 | 41 |
| Gewicht | ca. kg | 2,0 | 2,1 | 3,0 | |

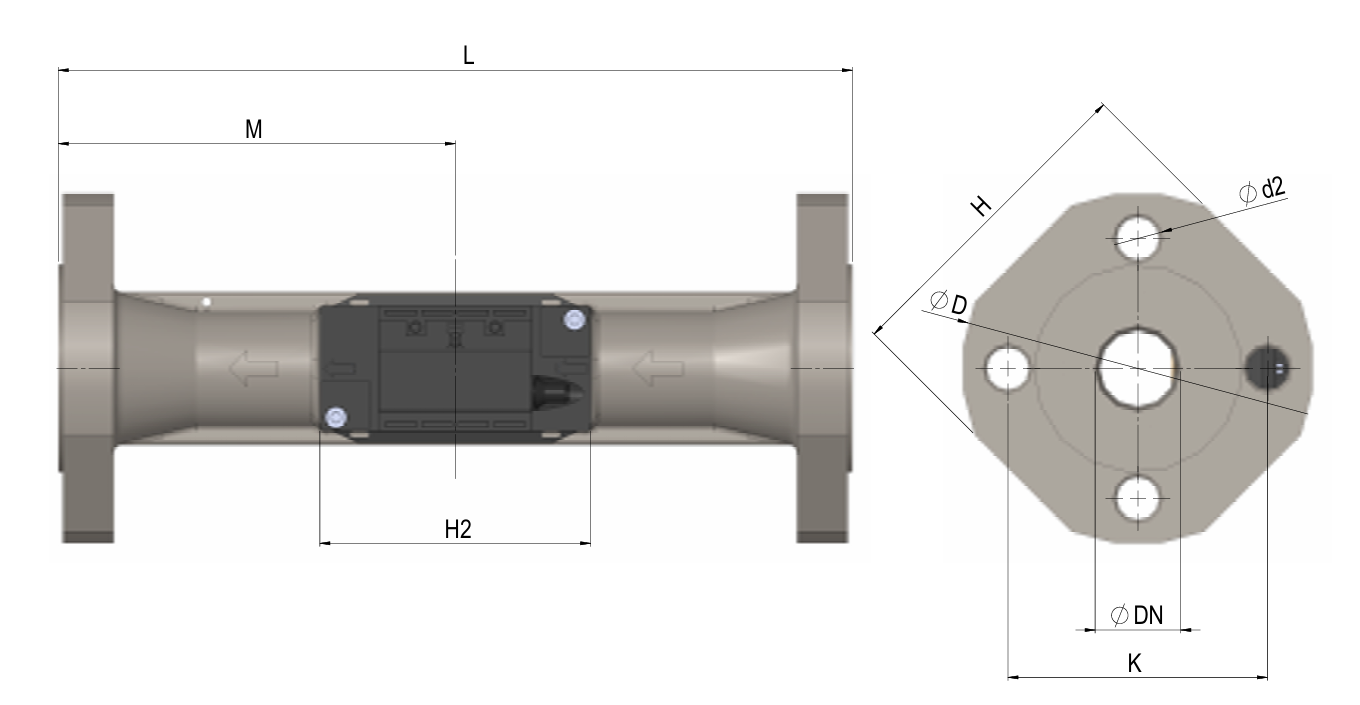

Durchflusssensor mit DN 25, DN 40 und DN 50 Flanschanschluss
| Durchflusssensor mit DN 25, DN 40 und DN 50 Flanschanschluss | |||||
|---|---|---|---|---|---|
| Nenndurchfluss | qp | m3/h | 6 | 10 | 15 |
| Nenndurchmesser | DN | mm | 25 | 40 | 50 |
| Totale Länge | L | mm | 260 | 300 | 270 |
| Totale Höhe | H | mm | 106 | 140 | 145 |
| Dimension M | M | mm | 130 | 150 | 155 |
| Dimension H2 | H2 | mm | 88 | 88 | 88 |
| Dimension D | D | mm | 115 | 150 | 165 |
| Dimension K | K | mm | 85 | 110 | 125 |
| Bolzen Anzahl | Stk. | 4 | 4 | 4 | |
| Bolzen Gewinde | M12 | M12 | M12 | ||
| Bolzen Durchmesser | d2 | mm | 14 | 18 | 18 |
| Gewicht | ca. kg | 4,6 | 7,5 | 8,6 | |
Elektrische Daten
| MULTICAL® 403 | |
|---|---|
| Display | LCD – 7 oder 8 Ziffern mit einer Zifferhöhe von 8,2 mm (Standard 7) |
| Auflösung | 9999,999 – 99999,99 – 999999,9 – 9999999 99999,999 – 999999,99 – 9999999,9 – 99999999 |
| Energieeinheiten | MWh – kWh – GJ (Standard kWh) |
| Datenlogger Inhalt | Programmierbar – alle Register sind wählbar |
| Datenlogger Intervall | Programmierbar – von 1 Minute bis zu 1 Jahr |
| Datenlogger Tiefe | Programmierbar - Standard: 20 Jahre, 36 Monate, 460 Tage, 72 Stunden |
| Infologger (EEPROM) | 50 Infocodes (die letzten 50 werden im Display angezeigt) |
| Uhrzeit/Kalender (mit Pufferbatterie) | Uhrzeit, Kalender, Schaltjahresausgleich, Stichtagsdatum |
| Sommerzeit/Winterzeit (DST) | Programmierbar Diese Funktion kann abgewählt werden, sodass die „technische Normalzeit“ verwendet wird |
| Genauigkeit der Uhr | Ohne externe Anpassungen: Weniger als 15 Min./Jahr Mit externer Anpassung alle 48 Std.: Weniger als 7 s von der eichrechtlichen Zeit entfernt |
| Datenkommunikation | KMP-Protokoll mit CRC16 wird für die optische Kommunikation verwendet und Module |
| Strom in Temperaturfühlern | <10 µW RMS |
| Versorgungsspannung | 3,6 V DC ±0,1 V DC |
| Batterie Typ | 3,65 V DC 1 x D-Zelle |
| Battery Lebensdauer | Bis zu 16 Jahre @ tBAT <30 °C Die Batterielebensdauer wird von den Kommunikations- und Einrichtungsparametern des Zählers sowie von Sendeintervall, Leistungsstrom und Datagramminhalt beeinflusst. |
| Lithium-Gehalt | 2 x ca. 0,9 g |
| Pufferbatterie (für Echtzeituhr) | 3,0 V DC, BR-Zellen Lithium |
| Netzversorgung | 230 V AC +15/-30 %, 50/60 Hz 24 V AC ±50 %, 50/60 Hz 24 V DC +75/-25 % (24 V DC nur für High-Power-SMPS) |
| Isolationsspannung | 3,75 kV |
| Stromverbrauch | <1 W |
| Backup-Versorgung | Ein integrierter SuperCap überbrückt Unterbrechungen durch kurzzeitigen Netzausfall (nur Versorgungsmodule). |
MULTICAL® 403 Impuls Ein-/Ausgänge
| Impulseingänge In-A/In-B | Elektronischer Schalter | Reed-Schalter |
|---|---|---|
| Impulseingang | 680 kΩ pull-up für 3,6 V | 680 kΩ pull-up für 3,6 V |
| Impuls ON | <0,4 V für > 30 ms | <0,4 V für > 500 ms |
| Impuls OFF | > 2,5 V für > 30 ms | > 2,5 V für > 500 ms |
| Impulsfrequenz | <3 Hz | <1 Hz |
| Galvanische Trennung | Nein | |
| Max. Kabellänge | 25 m | |
| Anforderungen an externen Schalter | Reststrom bei offenem Kontakt <1 µA | |
| Impulsausgänge Out-C/Out-D | Opto FET |
|---|---|
| Externe Spannung | 1…48 V DC / V AC |
| Strom | <50 mA |
| Restspannung | Ron ≤ 40 Ω |
| Galvanische Trennung | 2 kV |
| Max. Kabellänge | 25 m |
Temperaturfühler
| Temperaturfühler | |
|---|---|
| Fühlerelement | Pt 500 |
| Ausführung | ■ Direktmessungsfühler ■ Tauchhülsenmessung |
| Anschlussschema | 2-Leiter |
| Einbaulänge | 65 mm / 90 mm / 140 mm |
| Kabellängen | 2 x 1,5 m / 2 x 3 m |
Einbau-Hinweis
MULTICAL® 403 erfordert weder eine gerade Einlauf- noch Auslaufstrecke. MULTICAL® 403 darf keinem niedrigeren Druck als dem Umgebungsdruck (Vakuum) ausgesetzt sein.
Einbau-Empfehlungen
Kräftige Durchflussstörungen treten meist im Zusammenhang mit nicht vollständig geöffneten Ventilen und Pumpen sowie Mehrfachbögen auf. Die dazu unten aufgeführten minimalen Abstände haben sich bei der Installation von thermischen Energiezählern bewährt (Best-Practice-Ansatz):
| Minimal empfohlene Abstände | |
|---|---|
| Einlaufstrecke | 5 x DN |
| Auslaufstrecke | 3 x DN |
