Ultraschall-Volumenmessteil
ULTRAFLOW® 44
Produkt Kategorien

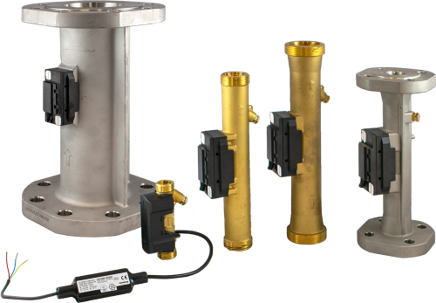

ULTRAFLOW® 44 ist ein statischer Durchflusssensor, der auf dem Ultraschallmessprinzip basiert. Er wird primär als Baugruppe in einem Wärmemengenzähler in Kombination mit den separaten Zählern MULTICAL® 603 oder MULTICAL® 803 und einem Satz Temperatursensoren eingesetzt. ULTRAFLOW® 44 wurde mit besonderem Augenmerk auf Wasserdichtigkeit (IP68) entwickelt und übersteht sogar kurzzeitiges Untertauchen (bis zu 2 Monate). Dadurch eignet sich ULTRAFLOW® 44 besonders für Fernwärme-/Fernkälteanwendungen (Hauptzähler, Umspannwerke etc.) bei Abrechnungsvorgängen und kann in Kälte- oder Wärme-/Kälteanlagen eingesetzt werden.
Heizen / Kühlen
Ultrasonic
Smart City
Smart Building
Ihre Vorteile
- Langlebiges, verschleissfreies Ultraschall-Volumenmessteil:
Hohe Messstabilität und Betriebssicherheit - Kompaktes Design:
Geringer Einbauplatz vor Ort erforderlich - Hohe Auflösung der Impulswertigkeit:
Präzise Momentanwerte - CH-Kältezulassung (METAS) inkl. Ersteichung:
Für den Einsatz im Verrechnungsverkehr zugelassen
Einsatzgebiete
- Speziell geeignet für Fernwärme/-kälte-Anwendungen (Hauptzähler, Übergabestationen usw.) im Verrechnungsverkehr
- Ersatz von mechanischen Flügelrad-Wärmezählern
- Wärme-/Kälte oder reine Kälte-Verbrauchsmessung im Gebäudetechnikbereich
- Ausschliesslich mit Rechenwerken der Baureihe MULTICAL® einsetzbar
Optionen
- Pulse Transmitter mit eigener Energieversorgung bei Kabellängen > 10 m
Eigenschaften
- Nennweiten:
- Wärme/Kälte kombiniert: DN 15 bis DN 125
- Kälte: DN 15 bis DN 125 - Nenndurchflüsse qp 1,5 bis qp 100
- Niedriger Druckverlust
- Keine beweglichen Teile
- Signalübertragung zum Rechenwerk und Energieversorgung des Volumenmessteiles mittels 3-adrigem Kabel
- Mediumtemperatur 2 bis 130 °C (ab 90 °C wird ein Flanschzähler sowie die Absetzung des Rechenwerkes empfohlen)
- Bauartprüfung/Zulassung:
- Wärme:
Konformität nach Europäischer Messmitteldirective (MID)
- Kälte: CH-Zulassung (METAS) inkl. Ersteichung
Product information
Technische Daten
| ULTRAFLOW® Baureihe 44 (DN 15–50) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nenndurchfluss | qp | m3/h | 1,5 | 1,5 | 2,5 | 3,5 | 6 | 6 | 6 | 10 | 10 | 15 |
| Nennweite | DN | mm | 15 | 20 | 20 | 25 | 25 | 25 | 32 | 40 | 40 | 50 |
| Anschlussgewinde am Zähler | G...B | Inch | ¾ | 1 | 1 | 1¼ | 1¼ | Flansch | 1½ | 2 | Flansch | Flansch |
| Grösster Durchfluss | qs | m3/h | 3 | 3 | 5 | 7 | 12 | 12 | 12 | 20 | 20 | 30 |
| Kleinster Durchfluss | qi | l/h | 15 | 15 | 25 | 35 | 60 | 60 | 60 | 100 | 100 | 150 |
| Anlaufwert | l/h | 3 | 3 | 5 | 7 | 12 | 12 | 12 | 20 | 20 | 30 | |
| Kvs-Wert 1) | m3/h | 4.9 | 4.9 | 8.2 | 13.4 | 24.5 | 24.5 | 24.5 | 40 | 40 | 40 | |
| Impulswertigkeit 2) | p/l | 100 | 100 | 60 | 50 | 25 | 25 | 25 | 15 | 15 | 10 | |
| Maximaler Nenndruck | PN | bar | 25 | |||||||||
| Standard Messbereich | qp / qi | 1:100 | ||||||||||
| Schutzklasse | IP68 | |||||||||||
1) q=kv x √∆p
2) Die Impulswertigkeit geht aus dem Typenschild hervor.
| ULTRAFLOW® 44 Series (DN 25-125) | |||||||
|---|---|---|---|---|---|---|---|
| Nenndurchfluss | qp | m3/h | 25 | 40 | 60 | 100 | 100 |
| Nennweite | DN | mm | 65 | 80 | 100 | 100 | 125 |
| Anschluss | Flansch | Flansch | Flansch | Flansch | Flansch | ||
| Grösster Durchfluss | qs | m3/h | 50 | 80 | 120 | 200 | 200 |
| Kleinster Durchfluss | qi | m3/h | 0,25 | 0,4 | 0,6 | 1 | 1 |
| Anlaufwert | l/h | 50 | 80 | 120 | 200 | 200 | |
| Kvs-Wert 3) | m3/h | 102 | 179 | 373 | 373 | 373 | |
| Impulswertigkeit 4) | p/l | 6 | 5 | 2.5 | 1.5 | 1.5 | |
| Maximaler Nenndruck | PN | bar | 25 | ||||
| Standard Messbereich | qp / qi | 1:100 | |||||
| Schutzklasse | IP68 | ||||||
3) q=kv x √∆p
4) Die Impulswertigkeit geht aus dem Typenschild hervor.
Druckverlust
Der Druckverlust in einem Durchflusssensor wird als maximaler Druckverlust bei qp angegeben.
Gemäss EN 1434 darf der maximale Druckverlust 0,25 bar nicht überschreiten.
Mechanische Daten
| Ultraflow® 44 | |
|---|---|
| Genauigkeitsklasse | 2 und 3 |
| Elektromagnetische Umgebung | Erfüllt EN 1434 Klasse C, MID E1 und E2 |
| Mechanische Umgebung | MID M1 und M2 |
| Umgebungsbedingungen | 5...55 °C, geschlossener Einsatzort (Innenmontage) |
| Schutzklasse | IP68 |
| Energieträger im Durchflusssensor | Wasser – empfohlene Wasserqualität wie in CEN TR 16911 und AGFW FW510 angegeben |
| Energieträgertemperatur5) | 2...130 °C oder ein engerer Bereich |
| Lagertemperatur (leerer Sensor) | -25...60 °C |
| Druckstufe | PN16/PN25, PS25 siehe Kennzeichnung |
| Anforderungen an gerade Einlaufstrecke | 0D (gemäss EN 1434) |
| Einbauwinkel | Waagerecht, senkrecht und schräg |
5) Bei Energieträgertemperaturen über 90 °C wird der Einsatz von Zählern mit Flansch empfohlen.
Bei Energieträgertemperaturen über 90 °C oder unter der Umgebungstemperatur dürfen das Rechenwerk und Pulse Transmitter/Pulse Divider nicht auf dem Durchflusssensor montiert werden. Stattdessen wird die Wandmontage empfohlen.
| Werkstoffe | |
|---|---|
| Mediumberührte Teile: | |
| Gehäuse, Gewinde | DZR-Messing (entzinkungsbeständiges Messing) CW511L mit max. 0,1 % Pb, implementiert in 2024 |
| Blindstopfen | DZR-Messing (entzinkungsbeständiges Messing) CW510L mit max. 0,1 % Pb, implementiert in 2024 |
| Gehäuse, Flansch | Edelstahl W. Nr. 1.4308 |
| Wandler (Membran) | Edelstahl W. Nr. 1.4404 |
| O-Ring | Ethylenpropylen (EPDM) |
| Reflektorsockel/Reflektor | Thermoplast, PESU 30 % GF und Edelstahl, vergleichbar mit AISI 304 oder AISI 316 (qp 0,6...2,5 m³/h) Thermoplast, PESU 30 % GF und Edelstahl, vergleichbar mit oder AISI 316 (qp 6...10 m³/h und Edelstahl, vergleichbar mit AISI 304 oder AISI 316 - (qp 3,5, 15...100 m³/h) |
| Messrohr | Thermoplast, PESU – nur Durchflusssensor vom Typ qp 1.5 - 2.5/Thermoplast, PESU 30 % GF |
| Elektronikgehäuse: | |
| Platinenbox | Thermoplast, Innenseite - Polyolefin, Außenseite - Polyamid |
| Unterteil (Durchflusssensor) | qp 1.5 - 2.5 Thermoplast, PESU 30 % GF qp ≥ 3.5 Thermoplast, PC 10 % GF |
| Oberteil (Durchflusssensor) | Thermoplast, PC 10 % GF |
| Koaxialkabel | Kupferkabel mit Silikonmantel und innere Isolierung aus Fluorpolymer |
| Verbindungskabel | Silikonkabel (3 x 0,25 mm²) |
Zulassungen
| Ultraflow® 44 | |
|---|---|
| Wärmezähler | DK-0200-MI004-044 EU-Baumusterprüfbescheinigung DK-0200-MID-D-001 MID-zertifiziert nach Modul D |
| Kältezähler | TS 27.02 014 (DANAK-Akkreditierung 268) |
| Normen und Dokumente | EN 1434:2007/AC2007 EN 1434:2015+A1:2015 EN 1434:2022 WELMEC 7.2:2021 |
| EU direktiven | Niederspannungsrichtlinie EMV-Richtlinie Druckgeräterichtlinie (DN50...DN125 Kategorie I) |
| EN 1434-Bezeichnung | Umgebungsklasse C Schnell reagierender Zähler |
| MID Mechanische Umgebung | Klasse M1 und M2 |
| MID electromagnetic environment | Klasse E1 und E2 |
| MID climatic environment | 5...55 °C, kondensierend, geschlossener Einsatzort (Innenmontage) |
| MID accuracy class | 2 und 3 |
Messgenauigkeit
| Ultraflow® 44 | |
|---|---|
| Klasse 3 | Ef = ±(3 + 0.05 qp/q), jedoch nicht mehr als ±5 % |
| Klasse 2 | Ef = ±(2 + 0.02 qp/q), jedoch nicht mehr als ±5 % |
| Typisch 6) | Ef = ±(1 + 0.01 qp/q) |
6) Dokumentiert durch DANAK-akkreditiertes Zertifikat bei einem Durchfluss von qi, 0,1 qp und qp.
Messgenauigkeit qp:qi 100:1 (qp 1,5 m3/h)
Massskizzen
Alle ULTRAFLOW® 44-Durchflusssensoren enthalten eine separate Elektronikbox, die die Platine enthält. Diese Elektronikbox ist über ein Koaxialkabel mit einer Länge von l < 1,2 m an das Kunststoffgehäuse der jeweiligen Zählergehäuse angeschlossen. Das Kunststoffgehäuse auf dem Zählergehäuse enthält die Wandler des Durchflusssensors. Durchflusssensoren der Größe qp 1,5...10 m³/h haben eine Anschlussmöglichkeit für einen eingebauten Temperaturfühler (M10x1-Verbindung).
ULTRAFLOW® 44 - Platine und Kabel
ULTRAFLOW® 44, G¾B und G1B
| ULTRAFLOW® 44, G¾B und G1B | |||||
|---|---|---|---|---|---|
| Nenndurchfluss | qp | m3/h | 1,5 | 1,5 | 2,5 |
| Anschlussgewinde am Zähler | G | Inch | G¾B | G1B | G1B |
| Totale Länge | L | mm | 110 | 130 | 190 |
| Dimension A | A | mm | 12 | 22 | 52 |
| Dimension B1 | B1 | mm | 35 | 38 | 38 |
| Dimension B2 | B2 | mm | 32 | 32 | 38 |
| Dimension B3 | B3 | mm | 38 | 48 | 78 |
| Gewicht | Ca. kg | 0,6 | 0,7 | 0,9 | |
Einschliesslich der Elektronikbox und 2,5 m Signalkabel.
ULTRAFLOW® 44, G1¼B, G1½B and G2B
| ULTRAFLOW® 44, G1¼B, G1½B and G2B | ||||||
|---|---|---|---|---|---|---|
| Nenndurchfluss | qp | m3/h | 3,5 | 6 | 6 | 10 |
| Anschlussgewinde am Zähler | G | Inch | G1¼B | G1¼B | G1½B | G2B |
| Totale Länge | L | mm | 260 | 260 | 260 | 300 |
| Dimension M | M | mm | L/2 | L/2 | L/2 | L/2 |
| Dimension H2 | H2 | mm | 88 | 88 | 88 | 88 |
| Dimension A | A | mm | 16 | 16 | 31 | 40.2 |
| Dimension B1 | B1 | mm | 51 | 53 | 60 | 55 |
| Dimension B2 | B2 | mm | 20 | 20 | 24 | 29 |
| Dimension H1 | H1 | mm | 41 | 41 | 41 | 41 |
| Gewicht | Ca. kg | 1.9 | 2.0 | 2.0 | 2.9 | |
Einschliesslich der Elektronikbox und 2,5 m Signalkabel.
ULTRAFLOW® 44, DN25, DN40 and DN50
| ULTRAFLOW® 44, DN25, DN40 and DN50 | |||||
|---|---|---|---|---|---|
| Nenndurchfluss | qp | m3/h | 6 | 10 | 15 |
| Durchmesser | mm | DN25 | DN40 | DN50 | |
| Totale Länge | L | mm | 260 | 300 | 270 |
| Totale Höhe | H | mm | 106 | 140 | 145 |
| Dimension M | M | mm | L/2 | L/2 | 155 |
| Dimension H1 | H1 | mm | 41 | 41 | 41 |
| Dimension H2 | H2 | mm | 88 | 88 | 88 |
| Dimension D | D | mm | 115 | 150 | 165 |
| Dimension K | K | mm | 85 | 110 | 125 |
| Bolzen d2 | d2 | mm | 14 | 18 | 18 |
| Bolzen Gewinde | M12 | M16 | M16 | ||
| Gewicht | Ca. kg | 4.5 | 7.4 | 8.5 | |
Einschliesslich der Elektronikbox und 2,5 m Signalkabel.
ULTRAFLOW® 44, DN65 to DN125
| ULTRAFLOW® 44, DN65 to DN125 | |||||||
|---|---|---|---|---|---|---|---|
| Nenndurchfluss | qp | m3/h | 25 | 40 | 60 | 100 | 100 |
| Durchmesser | mm | DN65 | DN80 | DN100 | DN100 | DN125 | |
| Totale Länge | L | mm | 300 | 300 | 360 | 360 | 350 |
| Totale Höhe | H | mm | 168 | 184 | 220 | 220 | 260 |
| Dimension M | M | mm | 170 | 170 | 210 | 210 | 212 |
| Dimension H1 | H1 | mm | 41 | 41 | 41 | 41 | 41 |
| Dimension H2 | H2 | mm | 88 | 88 | 88 | 88 | 88 |
| Dimension B1 | B1 | mm | H/2 | H/2 | H/2 | H/2 | H/2 |
| Dimension D | D | mm | 185 | 200 | 235 | 235 | 270 |
| Dimension k | k | mm | 145 | 160 | 190 | 190 | 220 |
| Bolzen d2 | d2 | mm | 18 | 18 | 22 | 22 | 26 |
| Bolzen Gewinde | M16 | M16 | M20 | M20 | M24 | ||
| Gewicht | Ca. kg | 13.5 | 17.1 | 22.0 | 22.0 | 28.5 | |
Einschliesslich der Elektronikbox und 2,5 m Signalkabel.
Einbau-Hinweis
Gerader Einlass
ULTRAFLOW® benötigt weder einen geraden Einlass noch einen geraden Auslass, um die Anforderungen der Messgeräterichtlinie (MID) 2014/32/EU, OIML R75:2002 und EN 1434 zu erfüllen. Nur bei starken Strömungsstörungen vor dem Messgerät ist ein gerader Einlassabschnitt erforderlich. Es wird empfohlen, die Richtlinien in CEN CR 13582 zu befolgen.
Betriebsdruck
Um das Risiko von Messfehlern infolge von Kavitation oder Luft im Wasser zu minimieren, wird empfohlen, am Auslass des Durchflusssensors einen ausreichenden statischen Druck von mindestens 1,5 bar (1,0 bar bei qp 1,5 – 2,5) bis qp und mindestens 2,5 bar (2,0 bar bei qp 1,5 – 2,5) bei qs aufrechtzuerhalten. Dies gilt für Temperaturen bis ca. 80 °C. Es wird insbesondere empfohlen, diese Empfehlung bei der Prüfung des Durchflussmessers zu befolgen. Wenn keine Kavitation auftritt, arbeitet der Durchflusssensor in der Regel bei einem niedrigeren Betriebsdruck. Darüber hinaus darf der ULTRAFLOW® keinem Druck ausgesetzt werden, der unter dem Umgebungsdruck liegt (Vakuum). Dadurch wird das Risiko einer Beschädigung des Messwandlers minimiert.
ULTRAFLOW® 44 verträgt zeitweiliges Untertauchen. Dies gilt sowohl für das Zählergehäuse als auch für die Elektronik (Leiterplatte) von ULTRAFLOW® 44. Wenn ULTRAFLOW® 44 überflutet wird, darf der angeschlossene MULTICAL® nicht überflutet werden. Außerdem dürfen auch die Temperatursensoren nicht überflutet werden und müssen daher an einer anderen Stelle in der Anlage montiert werden.
| Empfohlene Mindestabstände (best practice) | |
|---|---|
| Einlaufbereich | 5 x DN |
| Auslaufbereich | 3 x DN |
Einbaulagen
| Leitung: | horizontal |  |
| vertikal |  | |
| diagonal |  | |
| Zählerkopf | zur Seite |  |
| ULTRAFLOW® 44 DN 15 – DN 125: | - 45° |  |
Elektrische Verbindungen
| ULTRAFLOW® 44 | ||
|---|---|---|
| ULTRAFLOW® 44 | → | MULTICAL® |
| Blau (Masse) | → | 11 |
| Rot (Versorgung) | → | 9 |
| Gelb (Signal) | → | 10 |
