Compteur d'énergie thermique pour petits debits
CF-51 und CF-55
Catégories de produits
Chaleur / Refroidissement
Wärmezähler für Kleinmessstellen
Chaleur / Refroidissement
Mécanique
Ultrasonique
Smart Building
Vos avantages
- Grand display:
Relevé facile - Utilisation universelle:
- Version murale (partie hydraulique UNICO® et MTW)
- Diverses possibilités d‘alimentation - Cartes d’options pour fonctions spéciales:
- Appareil de base avantageux
- Extension flexible
Applications
- Mesure de la consommation de chaleur et/ou de froid dans la technique du bâtiment
- Mesure de l’énergie pour relevé sur site ou télélecture
Options
- Exécution spéciale pour mesures combinées chaud/froid (Programmation spéciale)
- Cartes d’options pour:
- M-Bus / 2 entrées compteur d’eau
- M-Bus / 2 sorties d’impulsions énergie + volume
- M-Bus Power / 2 entrées compteur d’eau
- Double M-Bus (seulement CF-55)
- LonWorks, FTT-10A / 2 entrées compteur d’eau (Alimentation séparée nécessaire 24 V AC/DC)
- Modbus RTU (RS485) / 2 Entrées pour compteurs d’eau (Module d’alimentation 230 V AC indispensable)
Documentation: CF-51 Intégrateur - EPf20526
Documentation: CF-55 Intégrateur - EPf20527
Téléchargements
Propriétés
- Intégrateur électronique
- LCD à 7 positions
- Mémoire de données non volatiles EEPROM
- Plages de mesure de température de 0 à 130 °C
- Sondes de température Pt 100
- CF-51: 2 fils
- CF-55: 2 ou 4 fils - Standard EN 1434
- 24 répertoires mensuels
- Alimentation par pile d’une durée de vie de 12 ans, alimentation par réseau ou M-Bus (à définir en fonction de l’installation)
- Conformité
selon MID
(directives européennes pour les instruments de mesure) - Valeurs maximales avec horodateur
- Combinable avec les parties hydrauliques suivantes:
- Compteur à turbine avec générateur d‘impulsions Reed
- Compteur à ultrasons avec générateur d‘impulsions
Données techniques
| Série | UNICO® | ||||
|---|---|---|---|---|---|
| Diamètre nominal | DN | mm | 15 | 20 | 20 |
| Pression nominale | PN | bar | 16 | 16 | 16 |
| Pression nominale avec brides | PN | bar | - | - | - |
| Filetage de raccordement au compteur | G…B | pouce | ¾ | 1 | 1 |
| Filetage de raccordement au raccord | R… | pouce | ½ | ¾ | ¾ |
| Débit nominal | qp | m3/h | 1,5 | 1,5 | 2,5 |
| Débit maximal | qs | m3/h | 3 | 3 | 5 |
| Débit minimal ±5% | qi | l/h | 30 | 30 | 50 |
| Valeur d‘impulsions partie hydraulique | l/Imp. | 2,5 | 2,5 | 2,5 | |
| Valeur kvs | m3/h | 3 | 3 | 5 | |
| Plage de température | °C | 2... 90/120 | 2... 90/120 | 2... 90/120 | |
| Position de montage (direction du flux) | ←→↑↓ | ←→↑↓ | ←→↑↓ | ||
| Plage de mesure standard | qi/qp | 1:50 | 1:50 | 1:50 | |
| Dimensions | UNICO® | ||||
|---|---|---|---|---|---|
| Longueur de pose sans raccord | A | mm | 110 | 130 | 130 |
| Longueur de pose avec raccord | mm | 184 | 222 | 222 | |
| Profondeur | B | mm | 72 | 72 | 72 |
| Hauteur avec générateur d‘impulsions et capot de protection | C | mm | 108 | 108 | 108 |
| Hauteur depuis l‘axe de la conduite | D | mm | 90 | 90 | 90 |
Tableau des dimensions
Données technique
| Série | MTW (horizontal) | MTW-VS ou -VF (vertical) 1) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre nominal | DN | mm | 20 | 25 | 32 | 40 | 50 | 20 | 25 | 32 | 40 |
| Pression nominale | PN | bar | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
| Pression nominale avec brides | PN | bar | - | - | - | - | - | - | - | - | - |
| Filetage de raccordement au compteur | G...B | pouce | 1 | 1¼ | 1½ | 2 | 2⅜ | 1 | 1¼ | 1½ | 2 |
| Filetage de raccordement au raccord | R... | pouce | 3⁄4 | 1 | 1¼ | 1½ | 2 | 3⁄4 | 1 | 1¼ | 1½ |
| Débit nominal | qp | m3/h | 2,5 | 3,5 | 6 | 10 | 15 | 2,5 | 3,5 | 6 | 10 |
| Débit maximal | qs | m3/h | 5 | 7 | 12 | 20 | 30 | 5 | 7 | 12 | 20 |
| Débit minimal ±5% | qi | l/h | 50 | 70 | 120 | 200 | 300 | 50 | 70 | 120 | 200 |
| Valeur d‘impulsions partie hydraulique | l/Imp. | 2,5 | 2,5 | 2,5 | 25 | 25 | 2,5 | 2,5 | 2,5 | 25 | |
| Valeur kvs | m3/h | 5 | 10 | 12 | 20 | 30 | 5 | 10 | 12 | 20 | |
| Plage de température | °C | 2... 90/120 | 2... 90/120 | 2... 90/120 | 2... 90/120 | 2... 90/120 | 2... 90/120 | 2... 90/120 | 2... 90/120 | 2... 90/120 | |
| Position de montage (direction du flux) | ←→ | ←→ | ←→ | ←→ | ←→ | ↑↓ | ↑↓ | ↑↓ | ↑↓ | ||
| Plage de mesure standard | qi/qp | 1:50 | 1:50 | 1:50 | 1:50 | 1:50 | 1:50 | 1:50 | 1:50 | 1:50 | 1:50 |
| Dimensions | MTW (horizontal) | MTW-VS ou -VF (vertical) 1) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Longueur de pose sans raccord | A | mm | 2202) | 260 | 260 | 300 | 300 | 105 | 150 | 150 | 200 |
| Longueur de pose avec raccord | mm | 312 | 352 | 372 | 432 | 452 | 197 | 242 | 262 | 332 | |
| Hauteur totale | B | mm | 127 | 137 | 137 | 163 | 177 | - | - | - | - |
| Hauteur depuis l‘axe de la conduite | C | mm | 87 | 94 | 94 | 117 | 120 | - | - | - | - |
| Surplomb | D | mm | - | - | - | - | - | 148 | 169 | 183 | 226 |
| Surplomb depuis l‘axe de la conduite | E | mm | - | - | - | - | - | 130 | 143 | 156 | 190 |
| Profondeur | F | mm | 95 | 100 | 100 | 135 | 151 | 95 | 98 | 101 | 139 |
1) -VS = entrée de bas en haut / -VF = entrée de haut en bas 2 Disponible aussi en longueur de 190 mm
Tableau des dimensions

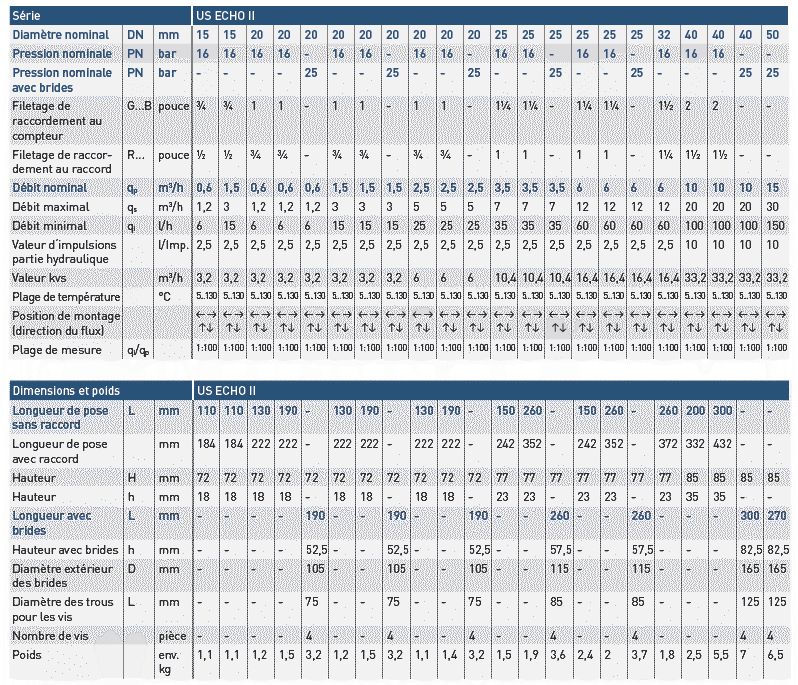

Données techniques
Tableau des dimensions
Exécutions de l‘intégrateur
Version murale
CF-51
■ ... WBT Pile (12 ans)
■ ... WNZ Réseau (230 V AC)
■ ... WFS Alimentation par M-Bus
CF-55
■ ... WBT Pile (12 ans)
■ ... WNZ Réseau (230 V AC)
■ ... WFS Alimentation par M-Bus
