sonico® EDGE
Moduł impulsowy
Kategorie produktowe
Woda
Moduł komunikacyjny NFC
Woda
Woda pitna
Ultradźwiękowe
Technika systemowa
Z przewodem
Impulse
Smart Infrastructure
Smart City
Smart Industry
Korzyści
- Wysoka precyzja pomiaru:
Wyjście impulsowe z detekcją kierunku przepływu wody - Wiele opcji impulsowania:
Możliwości pracy dwóch modułów impulsowych pracujących równocześnie o różnych wartościach, np. 1 l oraz 1000 l - Wodoodporna konstrukcja:
Uszczelniona obudowa (IP68) - Plug & Play:
Łatwa i szybka instalacja dzięki automatycznemu wykrywaniu interfejsu NFC - Izolacja elektryczna:
Przepływomierz i moduł impulsowy odseparowane galwanicznie - Brak odskoku przełącznika:
Stabilne impulsy elektroniczne
Zastosowanie
- Możliwość pracy w połączeniu z różnymi rejestratorami danych
- System SCADA
- System zarządzania budynkiem
- Zastosowanie w procesach przemysłowych
- Opcja podłączenia do modułów IoT
- Instalacja w wymagających warunkach
Cechy
- Wpinane moduły NFC – brak konieczności stosowania elementów złącznych, kabli, śrub
- Wysoka pewność wskazań dzięki odpornym na ingerencję osób trzecich połączeniom
- Możliwość montażu modułów w fabryce lub doposażenia w miejscu instalacji bez naruszania pieczęci metrologicznej
- Wysoka czułość sygnału impulsowego w trybie testowym w zakresie od 0,1l do maksymalnego przepływu
- Kompatybilność ze wszystkimi wersjami przepływomierzy Sonico®
- Atest
Product information
Opcje
| Tryby pracy | ||
|---|---|---|
| Tryb 1 | Kanał 1 (biały): Impulsy zgodne z przepływem | Kanał 2 (żółty): Alarm (pusta rura lub błąd połączenia) |
| Tryb 2 | Kanał 1 (biały): Impulsy zgodne z przepływem | Kanał 2 (żółty): Impulsy wsteczne |
| Tryb 3 | Kanał 1 (biały): Impulsy zgodne z przepływem lub wsteczne | Kanał 2 (żółty): Kierunek przepływu: Zgodny: zamknięty (niska moc sygnału) Wsteczny: otwarty (wysoka moc sygnału) |
Wymiary (mm)
Dane techniczne
| Specyfikacje | |
|---|---|
| Zgodność z normą | EN 300 220 |
| Certyfikat | |
| Klasa ochrony | IP68 |
| Średnica kabla | 4.3 mm |
| Długość kabla/w zestawie | 3 m, w tym złącze do przedłużenia kabla |
| Waga | ok. 243 g |
| Maks. długość kabla | 50 m |
| Zasilanie | |
|---|---|
| Napięcie | Zestaw nie zawiera baterii. Min: 10 V Type: 24 V Max: 26 V |
| Prąd wyjściowy zwarcia | 40 mA |
| Wyjście impulsowe | |
|---|---|
| Moc wyjściowa | 0.8 W / wyjście |
| Natężenie maks. | 40 mA |
| Napięcie maks. | 48 V DC |
| Warunki | |
|---|---|
| Temperatura robocza oraz przechowywania | od -20 °C do 70 °C |
| Wilgotność powietrza | od 0 do 100% (IP68) |

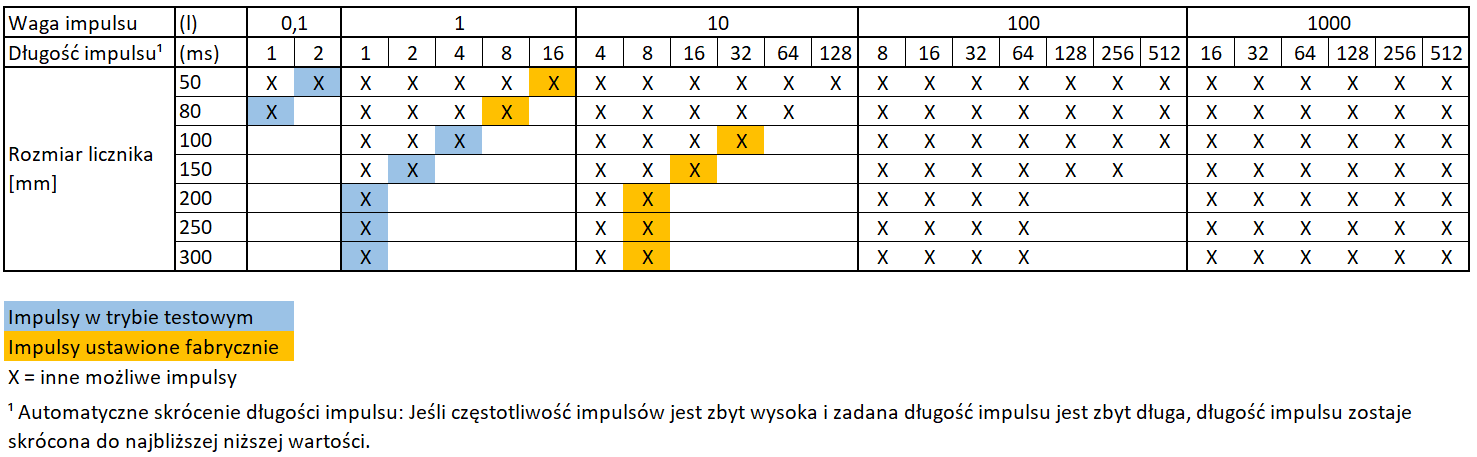

Tabela długości impulsów w zależności od wartości impulsów i średnicy przepływomierza

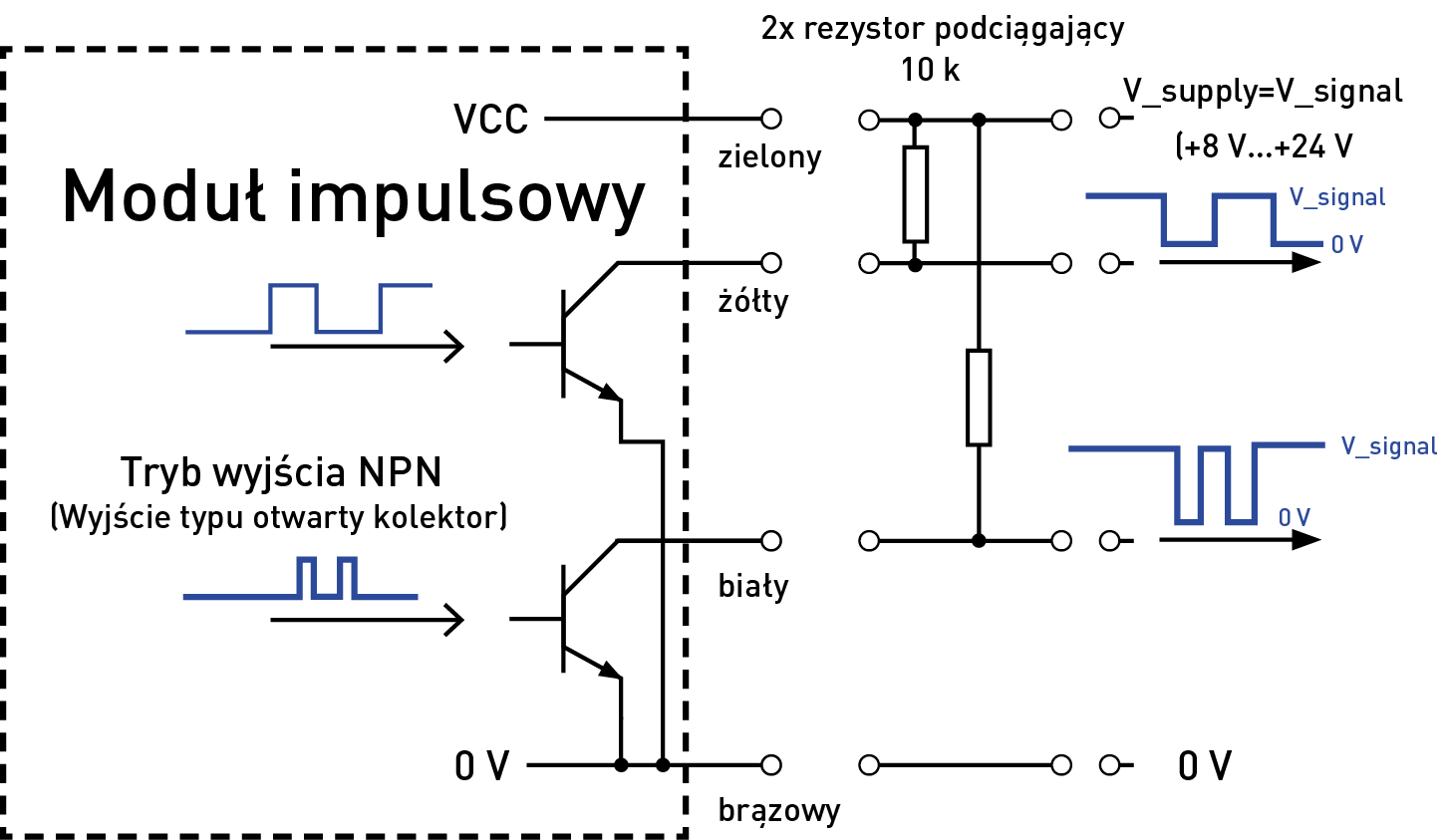

Połączenie NPN (pojedyncze napięcie, sygnał aktywny niski)
Wymagane rezystory podciągające (typowo 10K), albo na końcu dostarczonego kabla (tryb aktywny), albo w zewnętrznym kolektorze impulsów (tryb pasywny).
Połączenie NPN (podwójne napięcie, sygnał aktywny niski)
Ograniczenie mocy dla każdej linii sygnałowej: 0,8 W
Połączenie PnP (sygnał aktywny wysoki)
Podłączenie do przekaźników (styk N/O lub N/C)
