SONICO® EDGE
MODULE D'IMPULSION
Catégories de produits
Eau
Eau
Eau potable
Ultrasonique
Technologie du système
Filaire
Impulse
Smart Infrastructure
Smart City
Smart Industry
Vos avantages
- Haute résolution :
Sortie d'impulsion avec détection du sens d'écoulement de l'eau - Grande flexibilité :
2 modules d'impulsion peuvent fonctionner simultanément avec différentes valeurs d'impulsion, par exemple 1 l et 1000 l - Conception étanche :
Logement étanche (IP68) - Plug & Play :
Installation facile et rapide ou mise à niveau ultérieure sur le terrain avec détection automatique de l'interface NFC - Isolation électrique :
Le compteur et le module d'impulsion sont galvaniquement séparés - Pas de commutateurs d'impulsion mécaniques :
Impulsions continues et fiables
Applications
- Enregistrement de données en combinaison avec divers enregistreurs de données
- Accès à un système SCADA
- Système de gestion des bâtiments
- Applications de contrôle industriel
- Modules IoT
- Utilisation dans les positions d'installation les plus difficiles et les plus inondées
Propriétés
- Emplacements pour modules NFC encliquetables – pas de connecteurs ou câbles nécessaires
- Connexion inviolable avec le compteur, fonctionnement parfaitement fiable
- Peut être installé en usine ou ultérieurement lors de l'installation sur le terrain sans enlever le sceau métrologique
- Fournit une sortie d‘impulsions haute résolution de 0,1 l jusqu‘au débit maximal en mode banc d‘essai
- Compatible avec toutes les versions de compteurs Sonico®
- Agrément
Product information
Modes
| Modes de fonctionnement | ||
|---|---|---|
| Mode 1 | Canal 1 (blanc) : Impulsions en avant | Canal 2 (jaune) : Erreur (tuyau vide ou erreur de communication) |
| Mode 2 | Canal 1 (blanc) : Impulsions en avant | Canal 2 (jaune) : Impulsions en arrière |
| Mode 3 | Canal 1 (blanc) : Impulsions en avant et en arrière | Canal 2 (jaune) : Sens du flux : En avant: fermé (signal élevé) En arrière: ouvert (signal faible) |
Dimensions (mm)
Données techniques
| Spécifications | |
|---|---|
| Conformité à la norme | EN 300 220 |
| Agrément | |
| Classe de protection | IP68 |
| Diamètre du câble | 4.3 mm |
| Longueur de câble / Contenu de la livraison | 3 m, incl. connexion de câble pour rallonge de câble |
| Poids | Environ 243 g |
| Max. longueur de câble | 50 m |
| Alimentation électrique | |
|---|---|
| Voltage | Piles non incluses. Min: 10 V Type: 24 V Max: 26 V |
| Court-circuit du courant de sortie | 40 mA |
| Sortie d'impulsion | |
|---|---|
| Puissance de sortie | 0.8 W / sortie |
| Courant max. | 40 mA |
| Tension max. | 48 V DC |
| Conditions | |
|---|---|
| Température de fonctionnement et de stockage | -25 à + 70 °C |
| Humidité relative | de 0 à 100 % (IP68) |

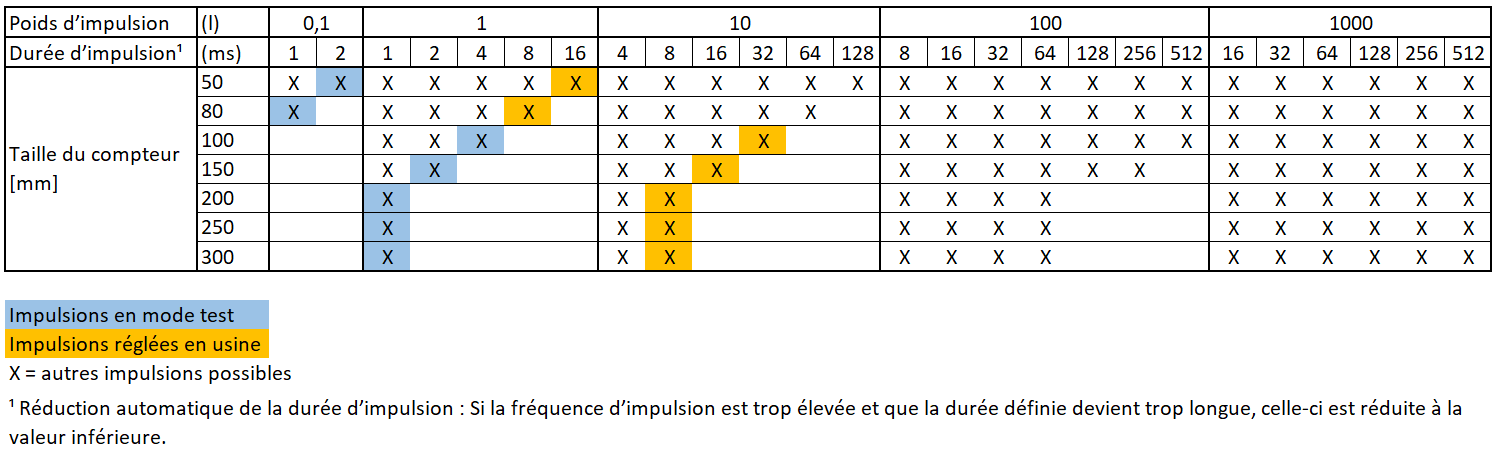

Tableau des durées d’impulsion en fonction de la valeur d’impulsion et de la taille des compteurs
Connexion NPN (tension unique, signal actif bas)
Résistances pull-up sont nécessaires (typ. 10K), soit à l‘extrémité du câble fourni ( actif), soit dans le collecteur d‘impulsions externe (mode passif).
Connexion NPN (double tension, signal actif bas)
Limitation de puissance pour chaque ligne de signal : 0,8 W
Connexion PnP (signal actif élevé)
Connexion aux relais (contact N/O ou N/C)
