sonico® EDGE
Módulo de pulsos
Categorías de productos
Agua
Módulo de Comunicación NFC
Agua
Agua potable
Ultrasónico
Ingeniería de sistemas
Cableado
Impulse
Smart Infrastructure
Smart City
Smart Industry
Sus ventajas
- Alta resolución:
Salida de pulso con detección de dirección de flujo de agua - Alta flexibilidad:
2 los módulos de pulsos pueden funcionar simultáneamente con diferentes valores de pulso, por ejemplo, 1 l y 1000 l - Diseño a prueba de agua:
Carcasa sellada (IP68) - Plug & Play:
Instalación in situ fácil y rápida con detección automática de interfaz NFC - Aislamiento eléctrico:
El medidor y el módulo de pulsos están separados galvánicamente - Sin rebote de interruptor:
Pulsos electrónicos estables
Aplicaciones
- Registro de datos en combinación con varios data loggers
- Sistema SCADA
- Sistema de gestión de edificios
- Aplicaciones de control industrial
- Módulos IoT
- Instalación en entornos difíciles e inundados
Enlaces
Sonico EDGE medidor de flujoCaracterísticas
- Ranuras de módulo NFC: no se necesitan conectores ni cables
- Conexión continua y a prueba de manipulaciones, resultados completamente fiables
- Se puede instalar de fábrica o reacondicionar en el sitio de instalación sin romper el sello metrológico
- Genera una salida de impulsos de alta resolución en el modo banco de pruebas de 0,1 l hasta el caudal máximo
- Compatible con todas las versiones de medidores Sonico®
Aprobación
Product information
Modos
| Modos de funcionamiento | ||
|---|---|---|
| Modo 1 | Canal 1 (blanco): Pulsos hacia adelante | Canal 2 (amarillo): Error (tubería vacía o error de comunicación) |
| Modo 2 | Canal 1 (blanco): Pulsos hacia adelante | Canal 2 (amarillo): Pulsos flujo reverso |
| Modo 3 | Canal 1 (blanco): Pulsos de flujo hacia delante o hacia atrás | Canal 2 (amarillo): Dirección del flujo: Flujo hacia adelante: cerrado (Señal alta) Flujo reverso: abierto (Señal baja) |

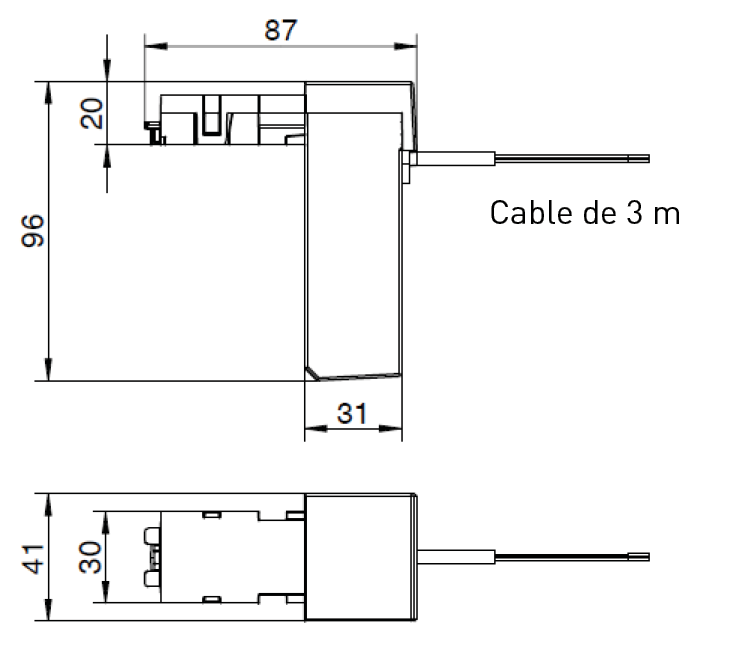

Dimensiones (mm)
Datos Técnicos
| Especificaciones | |
|---|---|
| Cumple con estándar | EN 300 220 |
| Aprobación | |
| Grado de protección | IP68 |
| Diámetro del cable | 4,3 mm |
| Longitud cable/Suministrado | 3 m incluyendo conexión de cable para |
| Peso | ca. 243 g |
| Máxima longitud del cable | 50 m |
| Fuente de alimentación | |
|---|---|
| Voltaje | No incluye batería. Mínimo: 10 V Tipo: 24 V Máxima: 26 V |
| Corriente de salida de cortocircuito | 40 mA |
| Salida de pulsos | |
|---|---|
| Potencia de salida | 0,8 W / output |
| Corriente máxima | 40 mA |
| Voltaje máximo | 48 V DC |
| Condiciones | |
|---|---|
| Temperatura de funcionamiento y de | -20 a + 70 °C |
| Humedad relativa | 0 a 100 % (IP68) |

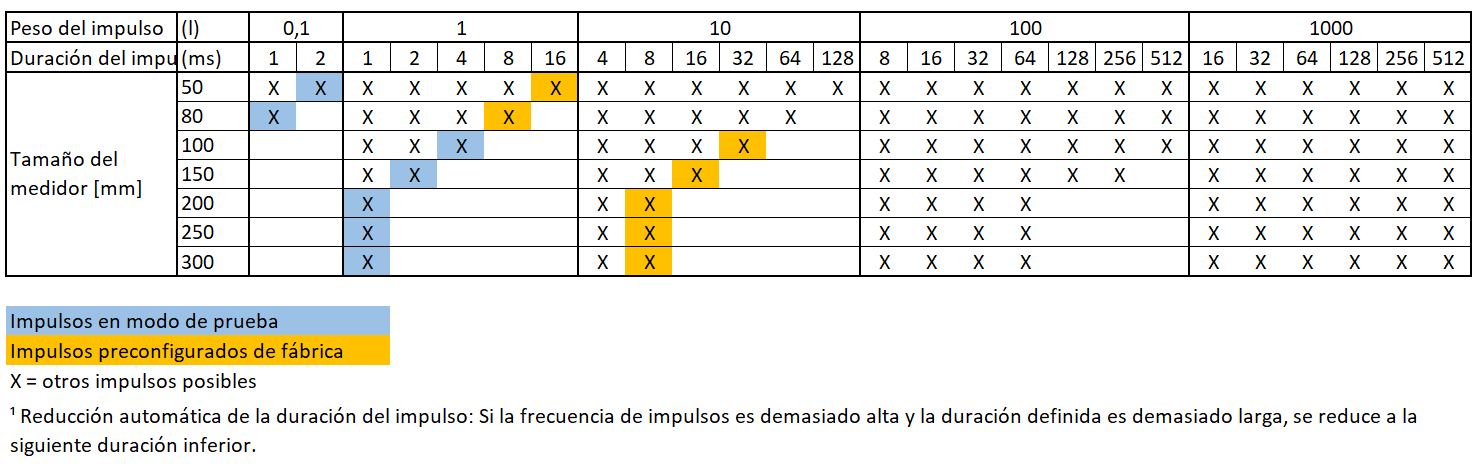

Tabla de longitud del pulso según valor y tamaño del medidor

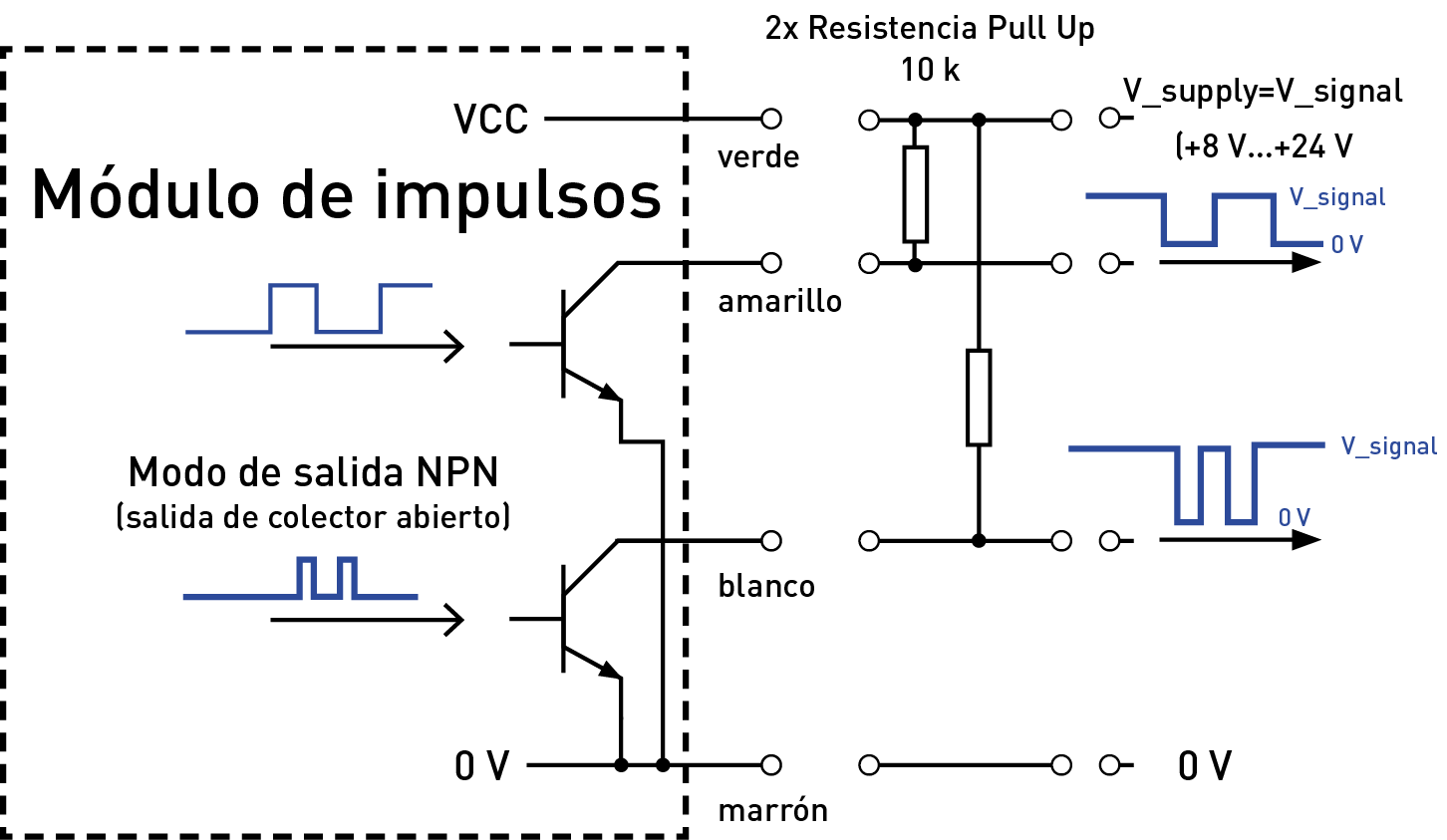

Conexión NPN (solo tensión, señal activa baja)
Se requieren resistencias de pullup (típ. 10K), bien en el extremo del cable suministrado (accionamiento activo) o en la unidad colectora de impulsos externa (modo pasivo).
Conexión NPN (doble tensión, señal activa baja)
Limitación de potencia para cada línea de señal: 0,8 W
Conexión PnP (señal activa alta)
Conexión a relés (contacto normalmente abierto o normalmente cerrado)
