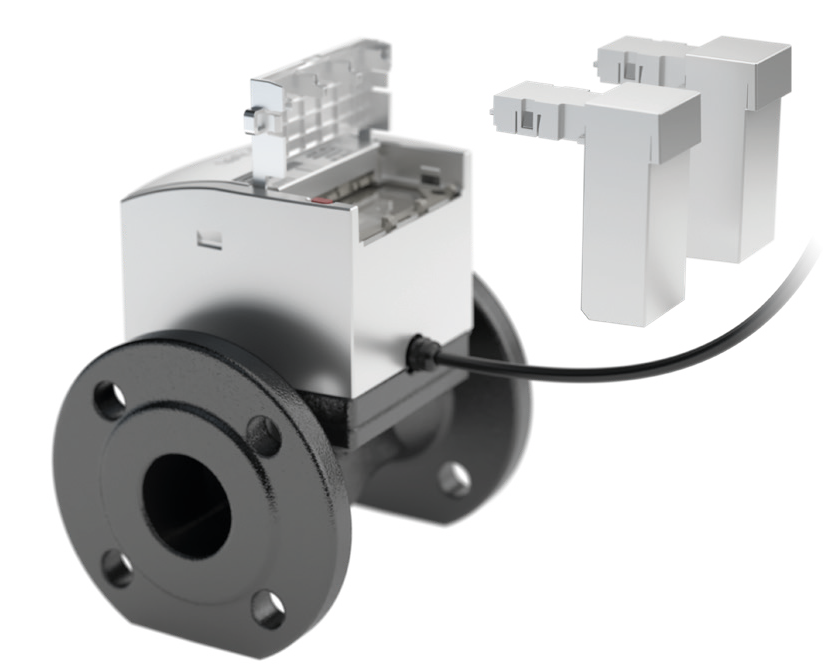

SONICO® EDGE
4-20 mA Module
Catégories de produits
Eau,
Eaux usées
Module de communication NFC
Eau
Irrigation,
Eau potable
Eaux usées
Ultrasonique
Filaire
autre
Appareils
Smart Infrastructure
Smart City
Smart Industry
Vos avantages
- Résolution d'impulsion la plus élevée:
Débit volumique de la sortie de courant 4 – 20 mA (16 bits) configurable - Volume configurable:
20 mA configurable via l'interface IR de l'appareil de mesure et l'application sonico LIFE - Mode de sortie de puissance unidirectionnel ou bidirectionnel:
Distance de 12 mA ou valeurs absolues pour la sortie de courant avant et arrière - Une grande flexibilité :
Installation facile et rapide sur site grâce à la détection automatique de l'interface NFC - Conception étanche:
Logement étanche (IP68) - Plug & Play:
Installation facile et rapide ou mise à niveau ultérieure sur le terrain avec détection automatique de l‘interface NFC
Applications
- Système SCADA
- Application de contrôle dans l‘industrie
- Système de gestion des bâtiments
- Enregistrement de données en combinaison avec divers enregistreurs de données
- Utilisation dans les positions d'installation les plus difficiles et les plus inondées
Liens
Sonico EDGE flow meterPropriétés
- Trois modes différents pour les mesures de débit unidirectionnelles ou bidirectionnelles
- Emplacements pour modules NFC encliquetables – pas de connecteurs ou câbles nécessaires
- Peut être installé en usine ou ultérieurement sur le terrain sans rupture du sceau métrologique
- Compatible avec toutes les versions de compteurs sonico®
- L'interface de configuration infrarouge est crypté avec AES-128 bit
Agrément
Product information

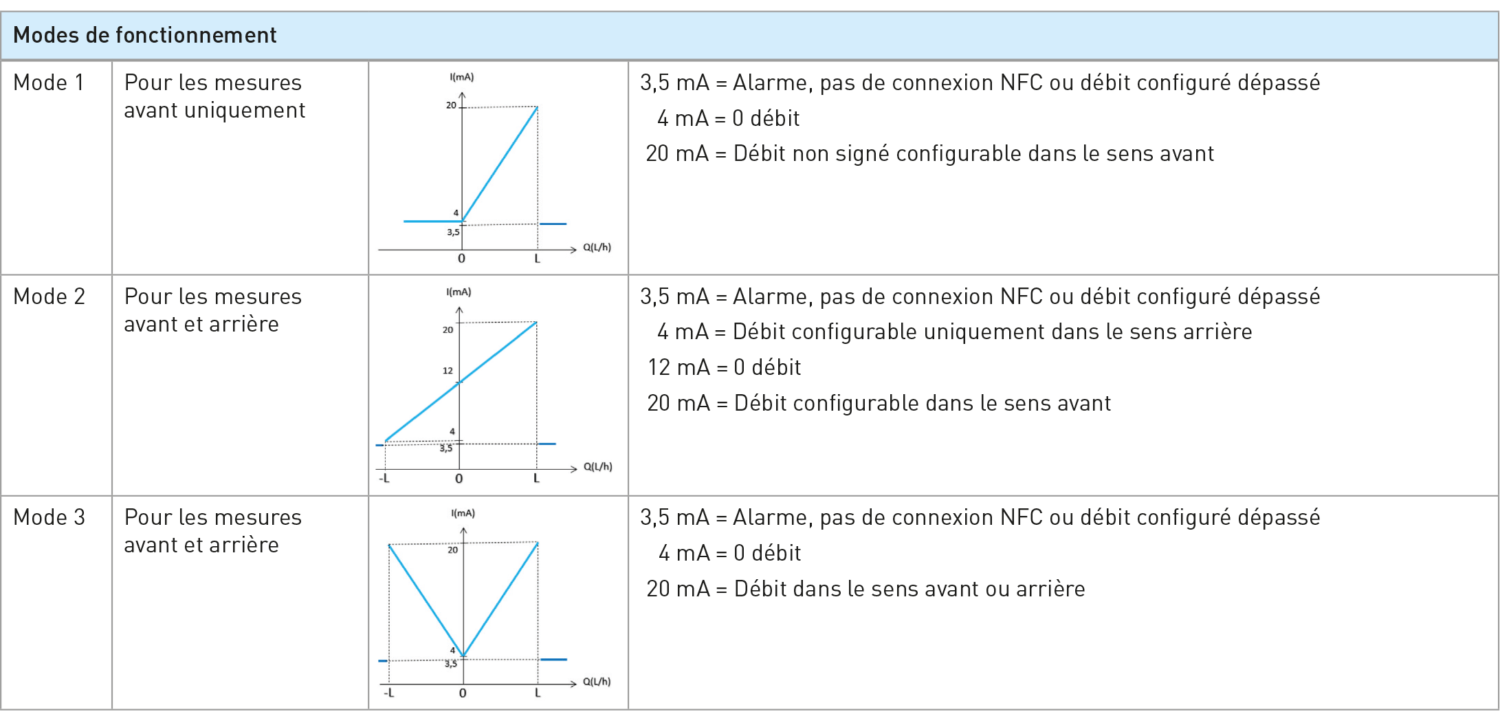

Les modes
Dimensions (mm)
Données techniques
| Spécifications | |
|---|---|
| Conformité à la norme | EN 300 220 |
| Agrément | |
| Classe de protection | IP68 |
| Sortie de courant | 4…20 mA, passif |
| Longueur de câble / Fournie | 3 m, y compris le joint pour la prolongation du câble |
| Longueur maximale du câble | 500 m |
| Poids | Environ 243 g |
| Alimentation électrique | |
|---|---|
| Voltage | Pas de piles incluses Min: 10 V Typical: 24 V Max: 26 V |
| Courant | <3 mA |
| Conditions | |
|---|---|
| Température de fonctionnement et de stockage | -25 à +70 °C |
| Humidité relative | 0 à 100 % (IP68) |

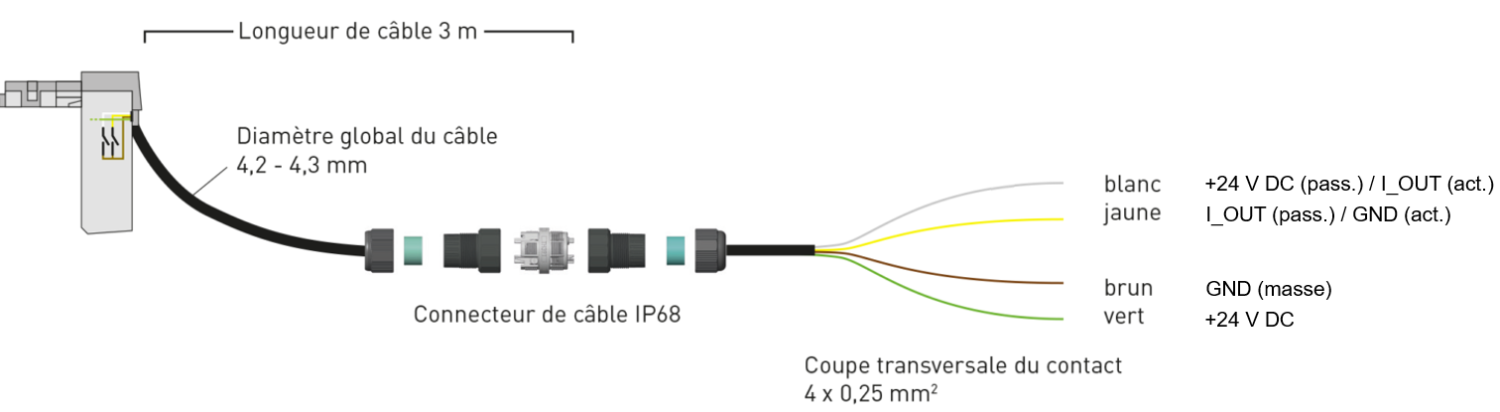

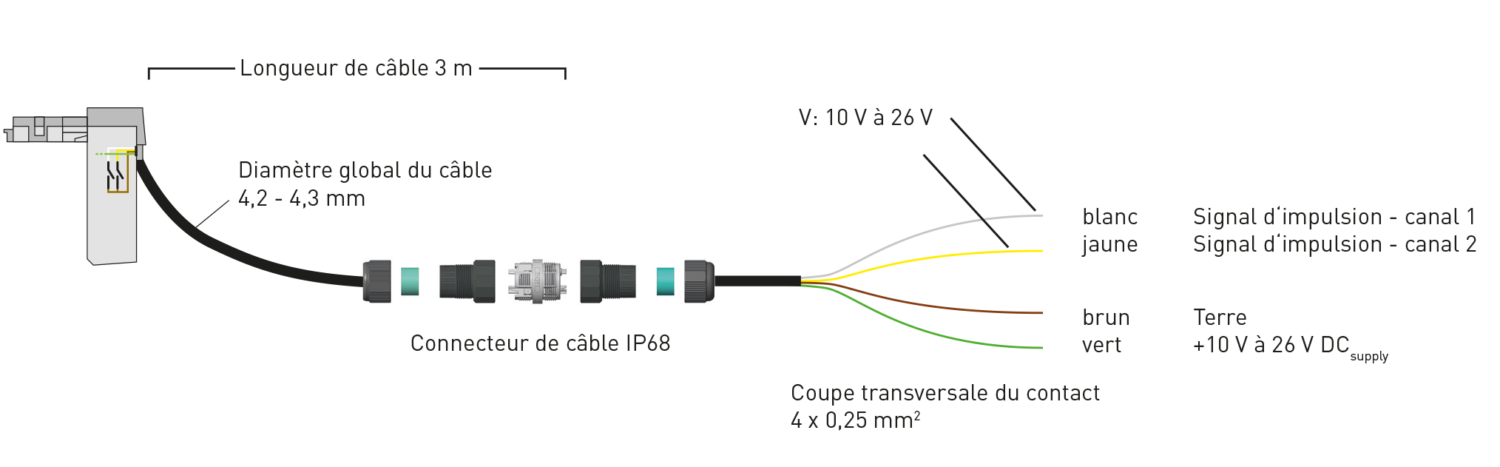

Connexion par câble pour le module 4 – 20 mA
Schéma électrique
1. Sonico® 4-20 mA module et schéma de connexion du compteur à l'aide d'un instrument de lecture passif.
2. Sonico® 4-20 mA module et schéma de connexion du compteur à l'aide d'un instrument de lecture active.
