sonico® EDGE
4-20 mA Modul
Produkt Kategorien
Wasser,
Abwasser
NFC-Kommunikationsmodul
Wasser
Bewässerung,
Trinkwasser
Abwasser
Ultrasonic
Wired
andere
Geräte
Smart Infrastructure
Smart City
Smart Industry
Ihre Vorteile
- Höchste Pulsauflösung:
4-20 mA Stromausgangs-Volumenstrom (16 Bit) konfigurierbar - Konfigurierbares Volumen:
20 mA konfigurierbar über die IR-Schnittstelle des Messgeräts und die sonico LIFE-App - Uni- oder bidirektionale Stromausgabemodus:
12 mA Abstand oder Absolutwerte für Vorwärts- und Rückwärtsstromausgang - Hohe Flexibilität:
2 Stk. 4 – 20 mA-Module können gleichzeitig mit verschiedenen Einstellungen arbeiten - Wasserdichtes Design:
Abgedichtetes Gehäuse (IP68) - Plug & Play:
Einfache und schnelle Installation oder Nachrüstung im Feld mit automatischer Erkennung über NFC
Einsatzgebiete
- SCADA-System
- Industrielle Steuerungsanwendung
- Gebäude-Management-System
- Datenaufzeichnung in Kombination mit verschiedenen Datenloggern
- Einsatz in schwierigsten und überfluteten Einbaupositionen
Eigenschaften
- Drei verschiedene Modi für uni- oder bidirektionale Durchflussmessung
- Einschiebbare NFC-Modulsteckplätze – keine zusätzliche Steckverbinder oder Kabel erforderlich
- Kann werkseitig oder später im Feld montiert werden ohne die metrologische Plombe zu entfernen
- Kompatibel mit allen Versionen von sonico® Messgeräten
- Die Infrarot Konfigurationsschnittstelle ist mit AES-128-Bit verschlüsselt
Konformität
Product information
Modes
Dimensionen (mm)
Technische Daten
| Spezifikationen | |
|---|---|
| Standard | EN 300 220 |
| Konformität | |
| Schutzklasse | IP68 |
| Stromausgang | 4…20 mA, passiv |
| Kabellänge/Lieferumfang | 3 m inkl. Kabelverbindung zur Kabelverlängerung |
| Maximale Kabellänge | 500 m |
| Gewicht | ca. 243 g |
| Stromversorgung | |
|---|---|
| Gleichspannung | Keine Batterie enthalten. Min: 10 V Typical: 24 V Max: 26 V |
| Strom | <14 mA at all operating temperatures |
| Bedingungen | |
|---|---|
| Betriebs- und Lagertemperatur | -25 bis +70 °C |
| Relative Feuchtigkeit | 0 bis 100 % (IP68) |

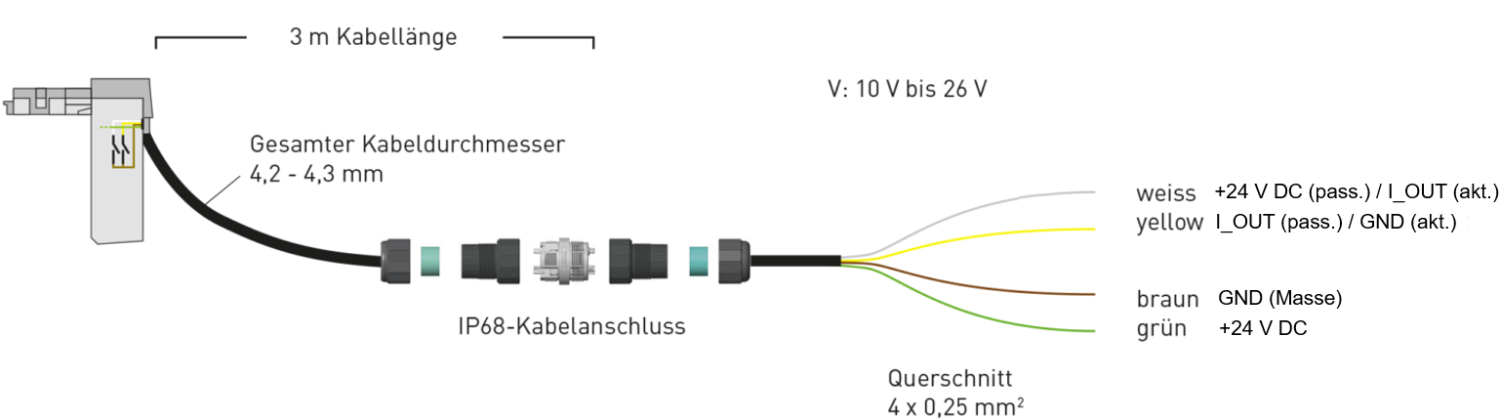

Kabelanschluss für 4 – 20 mA Modul
Anschlussschema
1. Anschlussschema des sonico® 4 – 20 mA Moduls unter Verwendung eines passiven Auslesegeräts.

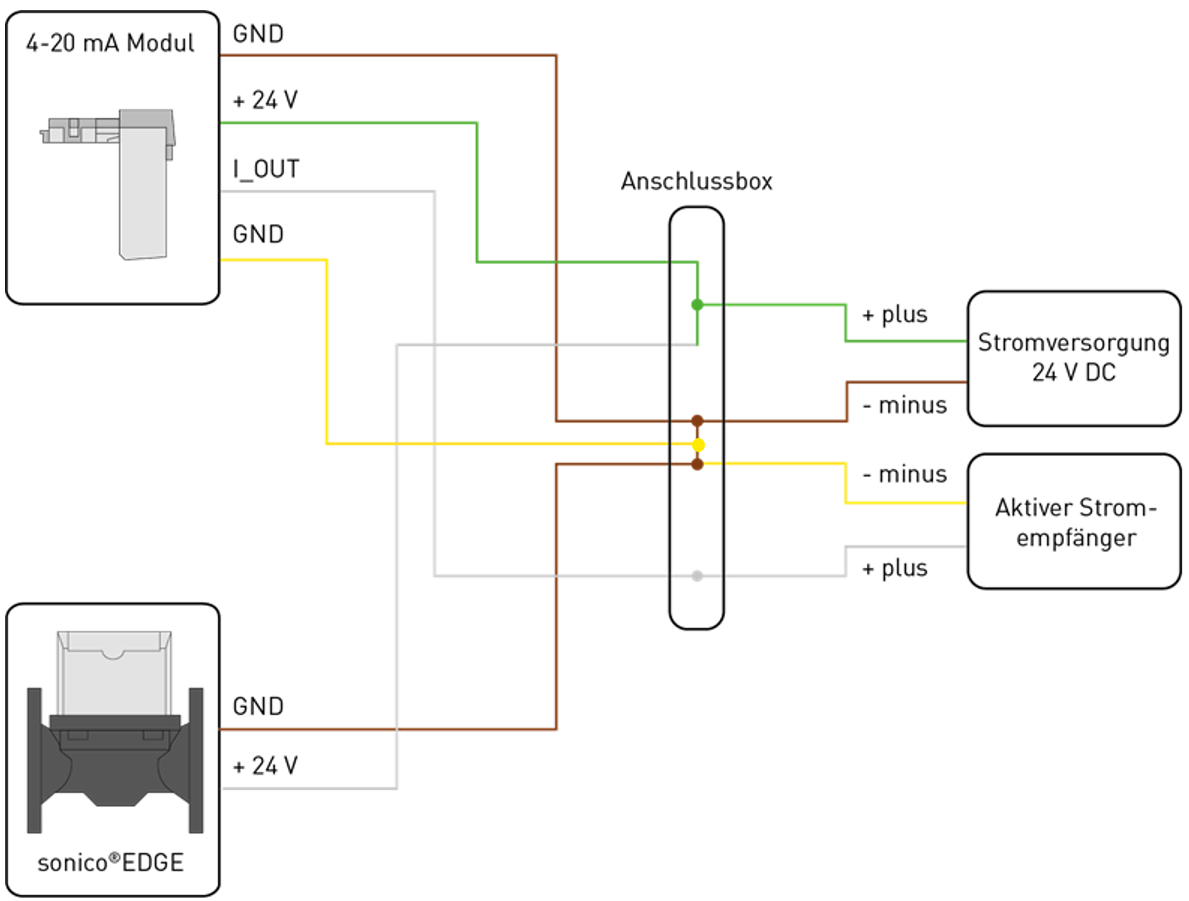

2. Anschlussschema des sonico® 4 – 20 mA Moduls unter Verwendung eines aktiven Auslesegeräts.
