sonico® EDGE
MODUŁ 4–20 mA
Kategorie produktowe
Woda,
Ścieki
Moduł komunikacyjny NFC
Woda
Irygacja,
Woda pitna
Ścieki
Ultradźwiękowe
Z przewodem
Inne
Urządzenia
Smart Infrastructure
Smart City
Smart Industry
Korzyści
- Wysoka precyzja pomiaru:
Konfigurowalne wyjście prądowe 4–20 mA dla wyjścia impulsowego (16 bitów) - Możliwość konfiguracji:
Moduł 20 mA konfigurowalny przez interfejs IR przepływomierza i aplikację sonico LIFE - Jedno lub dwukierunkowe tryby wyjścia prądowego:
Wyizolowanie 12 mA lub wartości bezwzględne dla wyjścia prądowego dla przepływu zgodnego lub wstecznego - Wysoka elastyczność
Jednoczesna praca wielu modułów komunikacyjnych dołączonych do miernika - Wodoodporna konstrukcja:
Uszczelniona obudowa (IP68) - Plug & Play:
Łatwa i szybka instalacja dzięki automatycznemu wykrywaniu interfejsu NFC
Zastosowanie
- System SCADA
- Zastosowanie w procesach przemysłowych
- System zarządzania budynkiem
- Możliwość pracy w połączeniu z różnymi rejestratorami danych
- Instalacja w wymagających warunkach
Cechy
- Trzy tryby wyjścia dla jedno- lub dwukierunkowych pomiarów przepływu
- Wpinane moduły NFC – brak konieczności stosowania elementów złącznych, kabli, śrub
- Możliwość montażu modułów w fabryce lub doposażenia w miejscu instalacji bez naruszania plomby
- Kompatybilność ze wszystkimi wersjami przepływomierzy Sonico®
- Interfejs konfiguracyjny na podczerwień – bezpieczeństwo zapewnione dzięki pełnemu szyfrowaniu AES-128-bit
- Certyfikat
Product information
Tryby
Wymiary (mm)
Dane techniczne
| Specyfikacje | |
|---|---|
| Zgodność z normą | EN 300 220 |
| Certyfikat | |
| Klasa ochrony | IP68 |
| Wyjście prądowe | 4…20 mA, pasywny |
| Długość kabla/w zestawie | 3 m, w tym złącze do przedłużenia kabla |
| Maksymalna długość kabla | 500 m za pomocą tego samego kabla, co dostarczony |
| Waga | ok. 243 g |
| Zasilanie | |
|---|---|
| Napięcie | Zestaw nie zawiera baterii Min: 10 V Typowo: 24 V Max: 26 V |
| Pobór prądu | <3 mA |
| Warunki | |
|---|---|
| Temperatura pracy i powietrza | od -25 °C do 70 °C |
| Wilgotność powietrza | od 0 do 100% (IP68) |

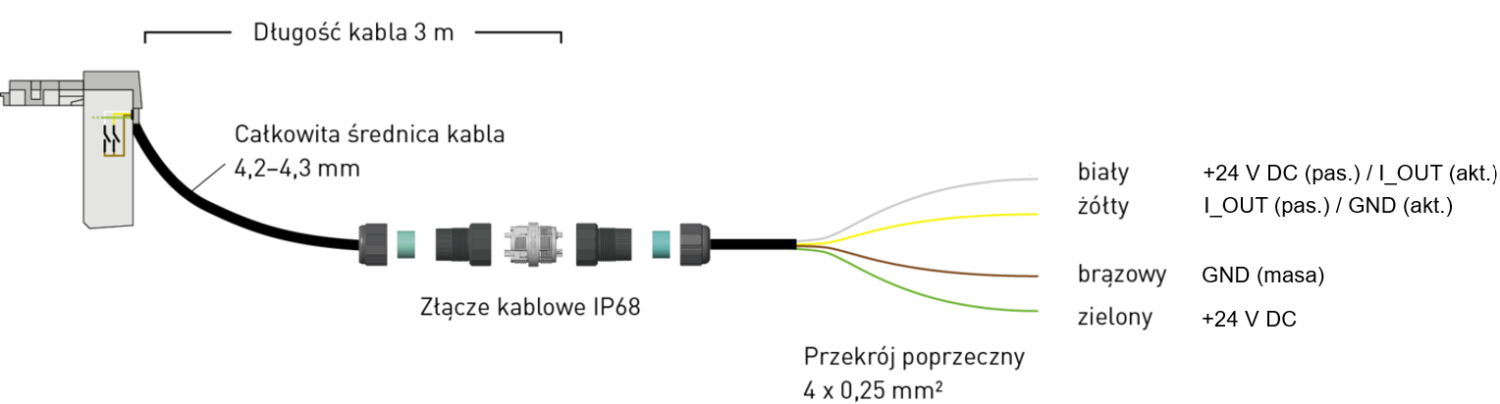

Złącze kablowe modułu 4-20 mA
Schemat elektryczny

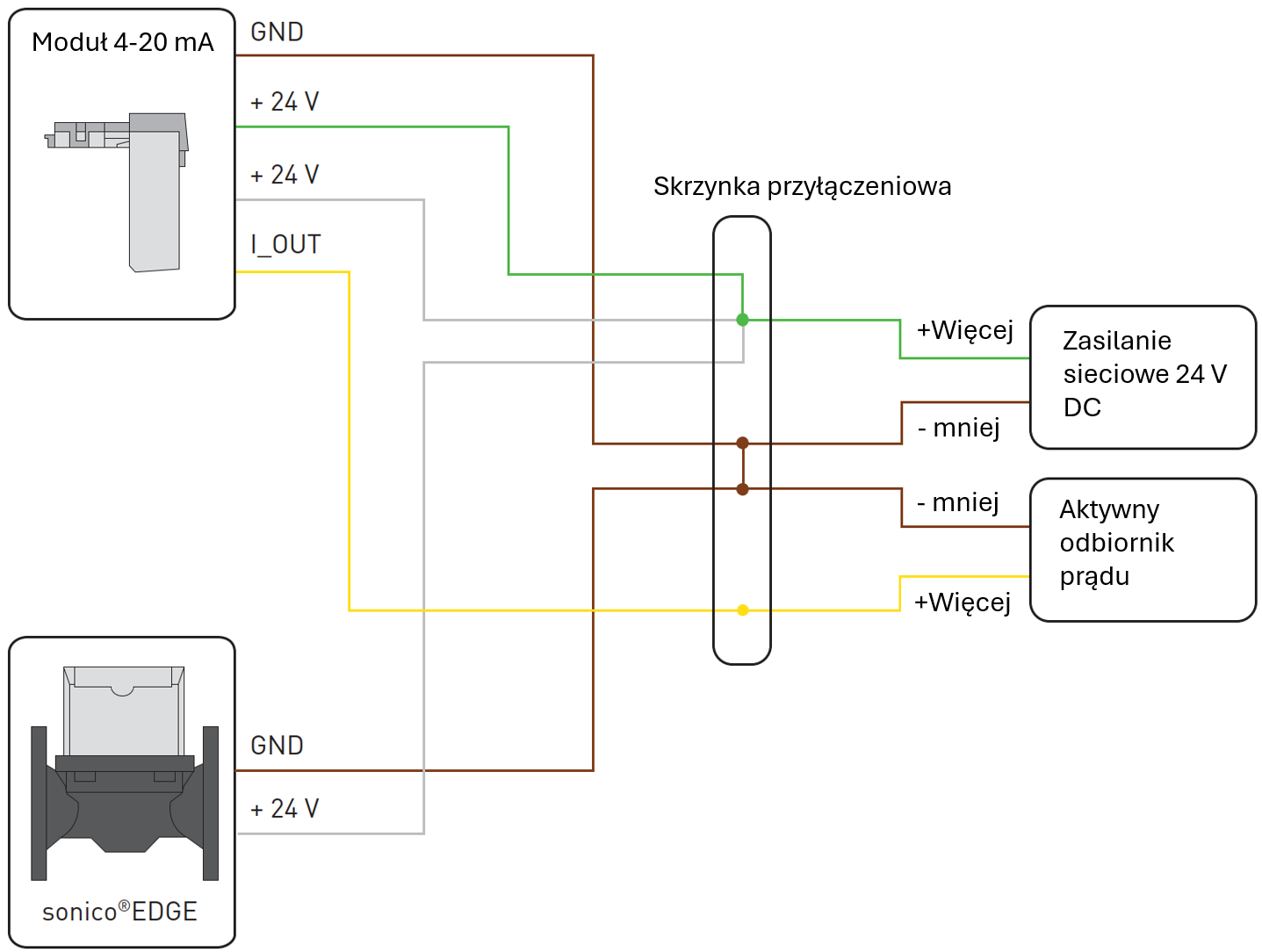

1. Schemat podłączenia modułu Sonico® 4–20 mA przy użyciu pasywnego urządzenia odczytowego.

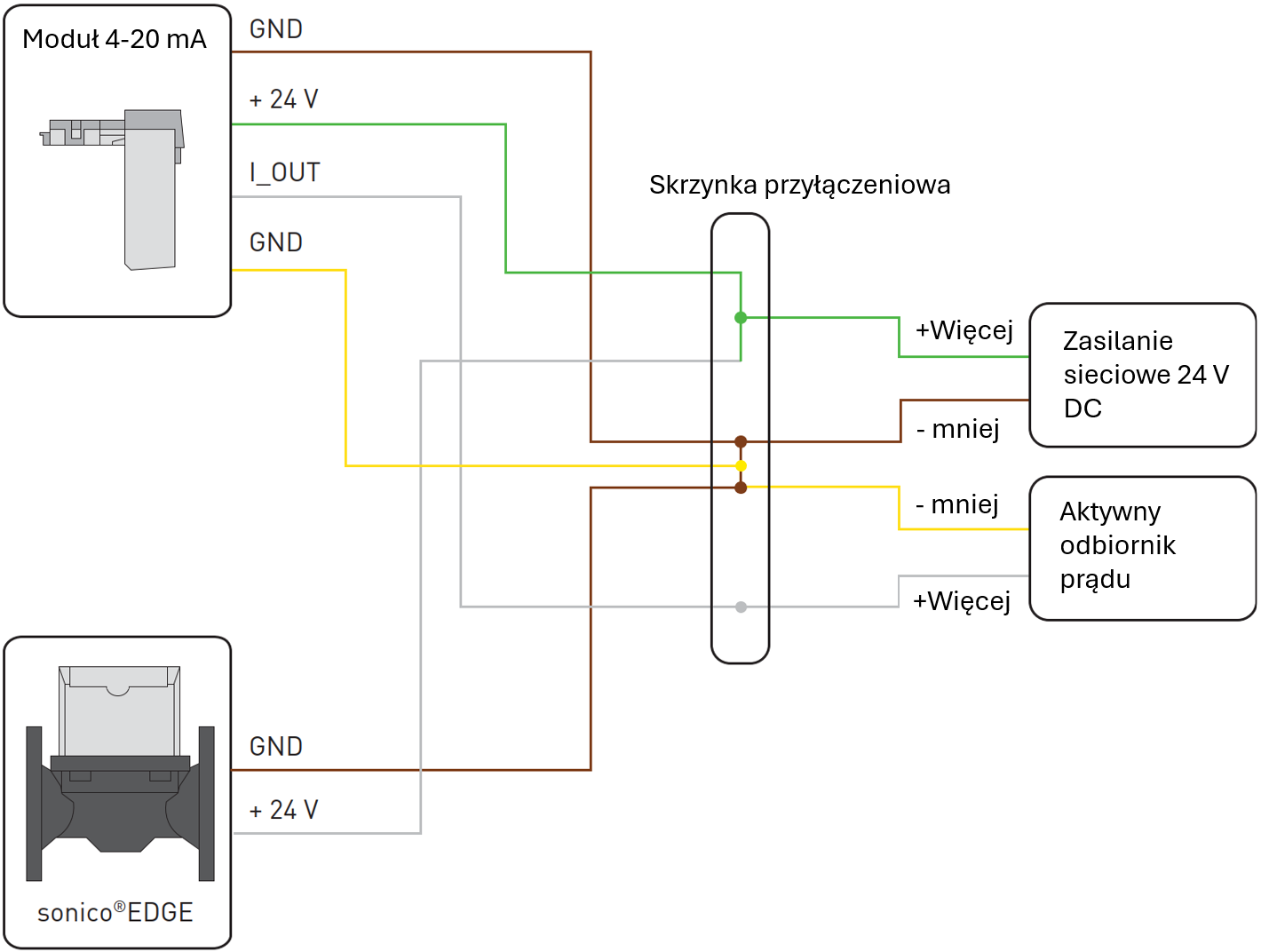

2. Schemat podłączenia modułu Sonico® 4–20 mA przy użyciu aktywnym urządzenia odczytowego.
