sonico® EDGE
Módulo de 4-20 mA
Categorías de productos
Agua,
Aguas residuales
Módulo con Comunicación NFC
Agua
Riego,
Agua potable
Aguas residuales
Ultrasónico
Cableado
Otros
Dispositivos
Smart Infrastructure
Smart City
Smart Industry
Sus ventajas
- Resolución de pulso más alta:
Salida de corriente de 4-20 mA con resolución de 16 bits - Volumen configurable:
20 mA configurable a través de la interfaz IR del dispositivo de medición y la aplicación sonico LIFE - Modo de salida de corriente unidireccional o bidireccional:
Espaciado de 12 mA o valores absolutos para salida de corriente directa e inversa - Alta flexibilidad:
Instalación in situ fácil y rápida con detección automática de interfaz NFC - Diseño impermeable:
Carcasa sellada (IP68) - Plug & Play:
Instalación o reequipamiento rápido y sencillo en el campo con detección automática a través de NFC
Aplicaciones
- Sistemas SCADA
- Aplicación para control industrial
- Sistemas de gestión de edificios
- Registro de datos en combinación con otros/ varios registradores de datos
- Utilizar en las posiciones de instalación más difíciles e inundadas
Enlaces
Sonico EDGE medidor de flujoCaracterísticas
- Tres modos diferentes para mediciones de flujo unidireccionales o bidireccionales
- Ranuras para módulos NFC retráctiles – sin conectores ni cables adicionales necesario
- Se puede instalar en la fábrica o posteriormente en el campo sin el sello metrológico retirar
- Compatible con todas las versiones de medidores Sonico®
- La interfaz de configuración de infrarrojos está encriptada con AES-128-bit
aprobación
Product information
Modos
Dimensiones (mm)
Datos Técnicos
| Especificaciones | |
|---|---|
| Cumplimiento de la norma | EN 300 220 |
| Aprobación | |
| Clase de protección | IP68 |
| Salida de corriente | 4…20 mA, pasivo |
| Longitud del cable/suministrado | 3 m including cable joint for cable extension |
| Longitud máxima del cable | 500 m with same cable as provided |
| Peso | approx. 243 g |
| Fuente de alimentación | |
|---|---|
| Voltaje | No incluye batería Min: 10 V Típico: 24 V Max: 26 V |
| Corriente | <3 mA |
| Condiciones | |
|---|---|
| Temperatura de operación y de almacenamiento | -25 a +70 °C |
| Humedad relativa | 0 a 100 % (IP68) |

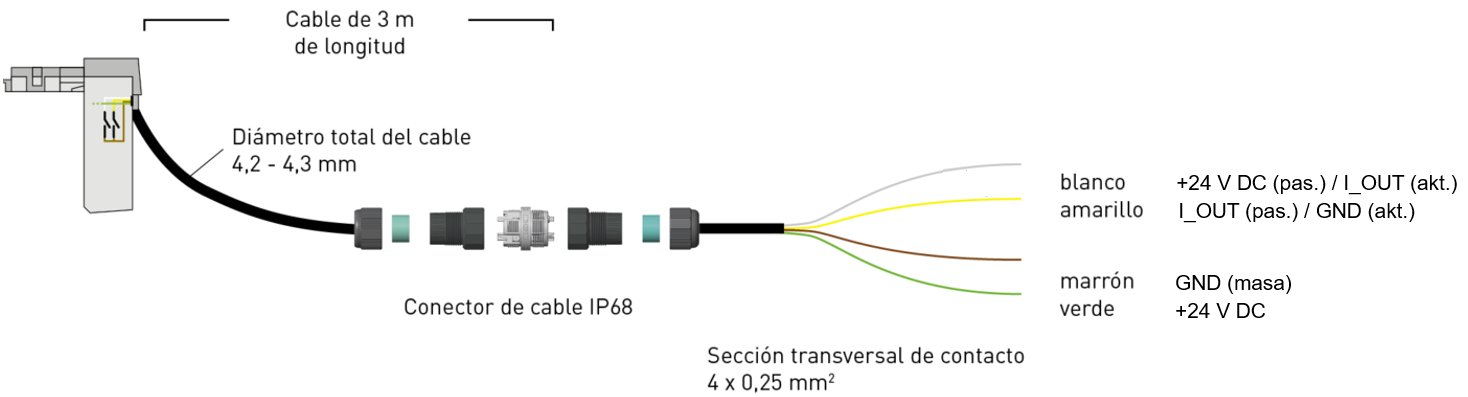

4-20 mA conexión cable del módulo
Esquema eléctrico
1. Esquema de conexión del módulo Sonico® 4-20 mA y el contador utilizando un instrumento de lectura pasiva.

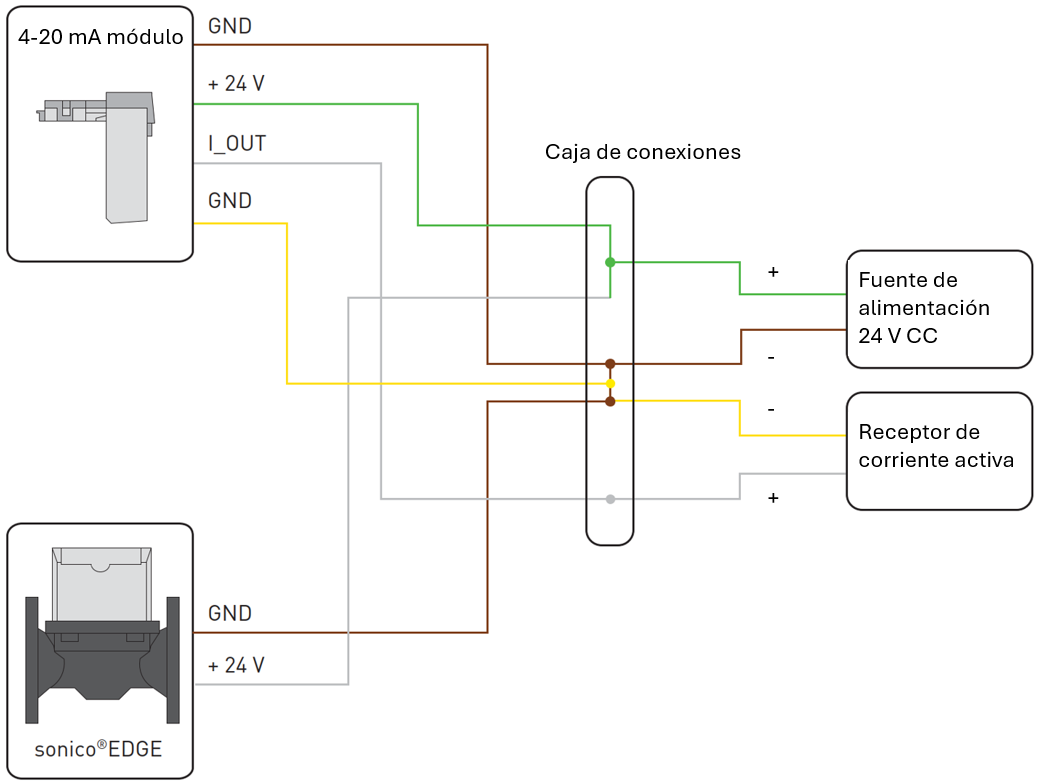

2. Sonico® 4-20 mA module and meter connection schema using an active read-out instrument.
